Клапан дисковий

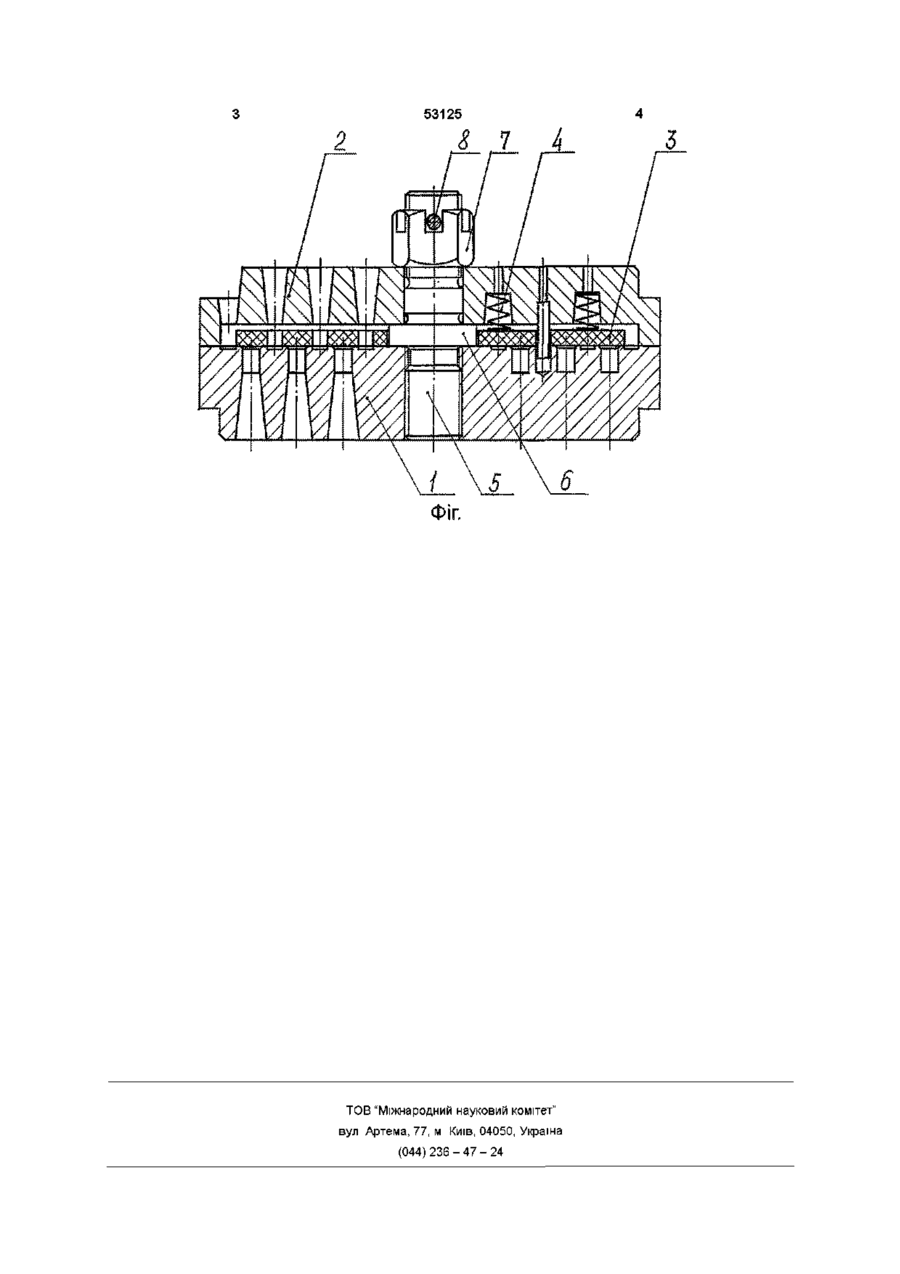

Клапан дисковий, що містить сідло, обмежник підйому диска, запірний елемент - диск, розташований між сідлом і обмежником, з'єднуючу шпиль ку, пружини, рівномірно розташовані в отворах обмежника, який відрізняється тим, що з метою забезпечення ремонтопридатності і спрощення міжремонтного обслуговування клапана шляхом створення можливості його повного розбирання з'єднуюча шпилька виконана з буртом, що також забезпечує напрямок диска при зворотнопоступальному його русі Передбачуваний винахід відноситься до компресоробудування, зокрема, до дискових клапанів Може використовуватися в поршневих та мембранних компресорах для керування процесами всмоктування та нагнітання комприміруємих газів ВІДОМІ клапани, що містять сідло, обмежник підйому запірного елементу і запірний елемент диск, розташований між сідлом і обмежником, пружини, рівномірно розміщені в отворах обмежника Складання таких клапанів проводиться за допомогою шпильки, гайки та шплінта Описані клапани зображені в проспекті AT "Венібе", (м Укмерге, Литва) На стор 13, 14 показані такі клапани в розібраному вигляді Найбільш близьким до заявляемого клапану, є дисковий клапан з неметалічним диском на стор 15 проспекту фірми "Венібе" Аналогічний клапан зображений на робочому кресленні фірми "Венібе" за № 0625000000 SB, де даний повздовжній розріз всмоктувального та нагнітального клапану Як видно з креслення, клапан містить сідло, обмежник, запірний елемент - диск, пружини, рівномірно розташовані в отворах обмежника Шпилька, гайка і шплінт служать для складання клапану, а для запобігання самовідгвинчування обмежника щодо сідла служить стопорний гвинт Напрямок диска при його зворотнопоступальному русі забезпечує направляюче кільце Описаному клапану (прототип) властивий істотний недолік основні його деталі - сідло (для нагнітального клапану) та обмежник (для всмоктувального клапану) неремонтнопридатні так як не має можливості виконання їх повного розбирання че рез наявність стопорного гвинта Недолік клапану фірми «Венібе» цілком усунутий у пропонованій заявці, де на фігурі зображений нагнітальний клапан, що містить сідло 1, обмежник 2 підйому диска 3, запірний елемент - диск З, розташований між сідлом і обмежником, пружини 4, рівномірно розташовані в отворах обмежника 2 Складання та розбирання клапану здійснюється за допомогою шпильки 5, гайки 7 і шплінта 8 Метою передбачуваного винаходу є забезпечення ремонтопридатності і спрощення міжремонтного обслуговування дискового клапану, шляхом створення умов для повного його розбирання, що стає можливим завдяки наявності на шпильці 5 бурта 6, виконуючого також функцію направляючого кільця для диска 3 при зворотно-поступальному його русі Заявлений клапан працює таким чином При досягненні в циліндрі компресора тиску нагнітання, диск 3 відривається від сідла 1 і переміщується до обмежника 2, відкриваючи стиснутому газу шлях через отвори в обмежнику 2, у нагнітальну ЛІНІЮ При цьому бурт 6 на шпильці 5 виконує функцію направляючого кільця для диска 3 По закінченні процесу нагнітання пружини 4 повертають диск 3 у вихідне положення З появою ознак ненормальної роботи клапану (підвищений шум, писк, стукіт, зниження продуктивності компресора) компресор зупиняють і клапан повністю розбирають для огляду, ремонту або заміни деталей, що прийшли в непридатність Враховуючи аналогію нагнітального і всмоктувального клапанів, конструктивні подробиці й опис роботи всмоктувального клапана не приводиться ю CO Ю 53125 1 I Г. TOB "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
