Кульовий клапан
Текст

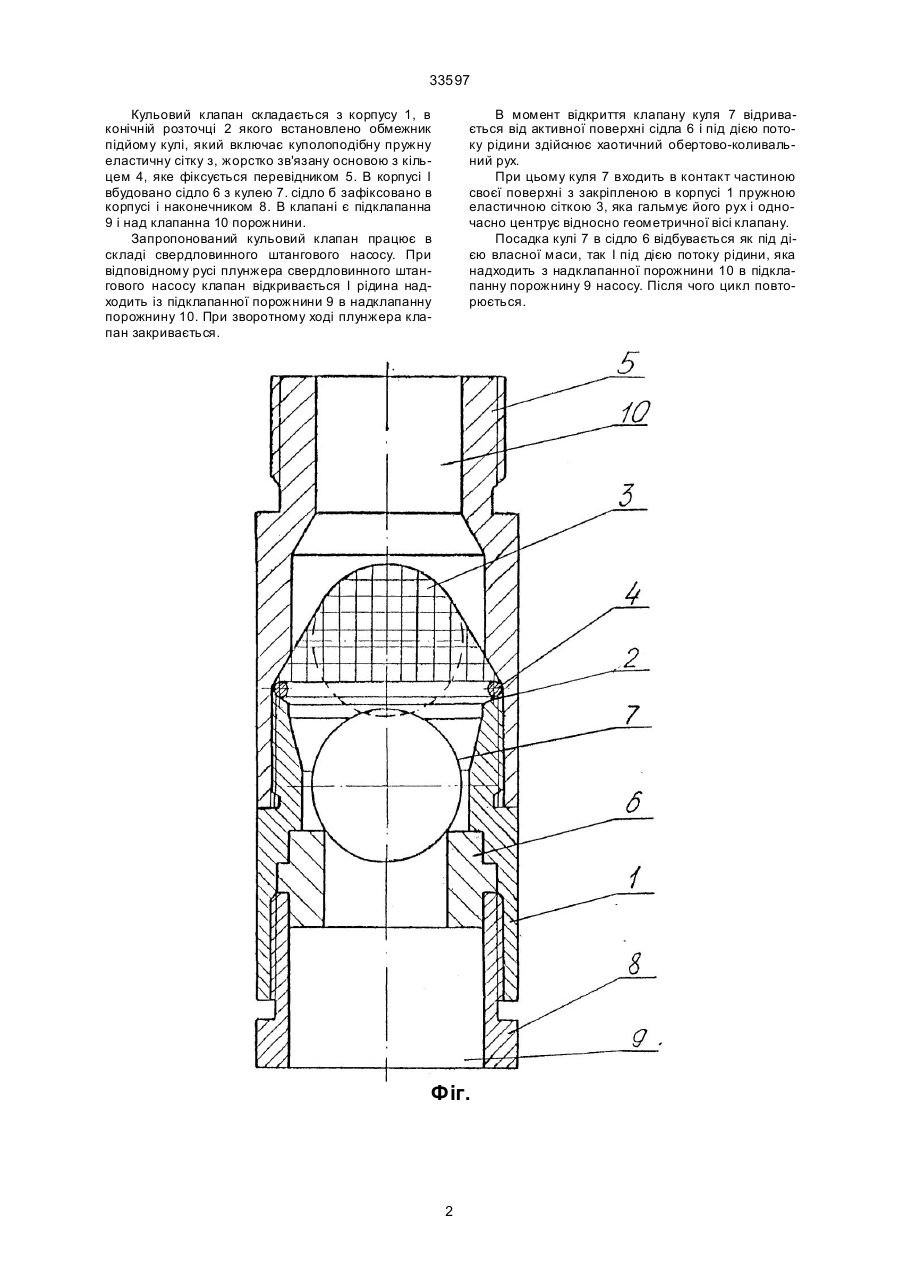

Кульовий клапан, який містить корпус з нерухомим сідлом, кулю і обмежник підйому кулі, відрізняється тим, що обмежник підйому кулі, виконаний в вигляді пружної еластичної сітки. (19) (21) 99031414 (22) 16.03.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Ценципер Адольф Ісаакович 33597 Кульовий клапан складається з корпусу 1, в конічній розточці 2 якого встановлено обмежник підйому кулі, який включає куполоподібну пружну еластичну сітку з, жорстко зв'язану основою з кільцем 4, яке фіксується перевідником 5. В корпусі І вбудовано сідло 6 з кулею 7. сідло б зафіксовано в корпусі і наконечником 8. В клапані є підклапанна 9 і над клапанна 10 порожнини. Запропонований кульовий клапан працює в складі свердловинного штангового насосу. При відповідному русі плунжера свердловинного штангового насосу клапан відкривається І рідина надходить із підклапанної порожнини 9 в надклапанну порожнину 10. При зворотному ході плунжера клапан закривається. В момент відкриття клапану куля 7 відривається від активної поверхні сідла 6 і під дією потоку рідини здійснює хаотичний обертово-коливальний рух. При цьому куля 7 входить в контакт частиною своєї поверхні з закріпленою в корпусі 1 пружною еластичною сіткою 3, яка гальмує його рух і одночасно центрує відносно геометричної вісі клапану. Посадка кулі 7 в сідло 6 відбувається як під дією власної маси, так І під дією потоку рідини, яка надходить з надклапанної порожнини 10 в підклапанну порожнину 9 насосу. Після чого цикл повторюється. Фіг. 2 33597 ___________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюBall valve
Автори англійськоюTsentsyper Adolf Isaakovych
Назва патенту російськоюШаровой кран
Автори російськоюЦенципер Адольф Исаакович
МПК / Мітки
МПК: F04B 47/00
