Різець вуглепородний радіальний

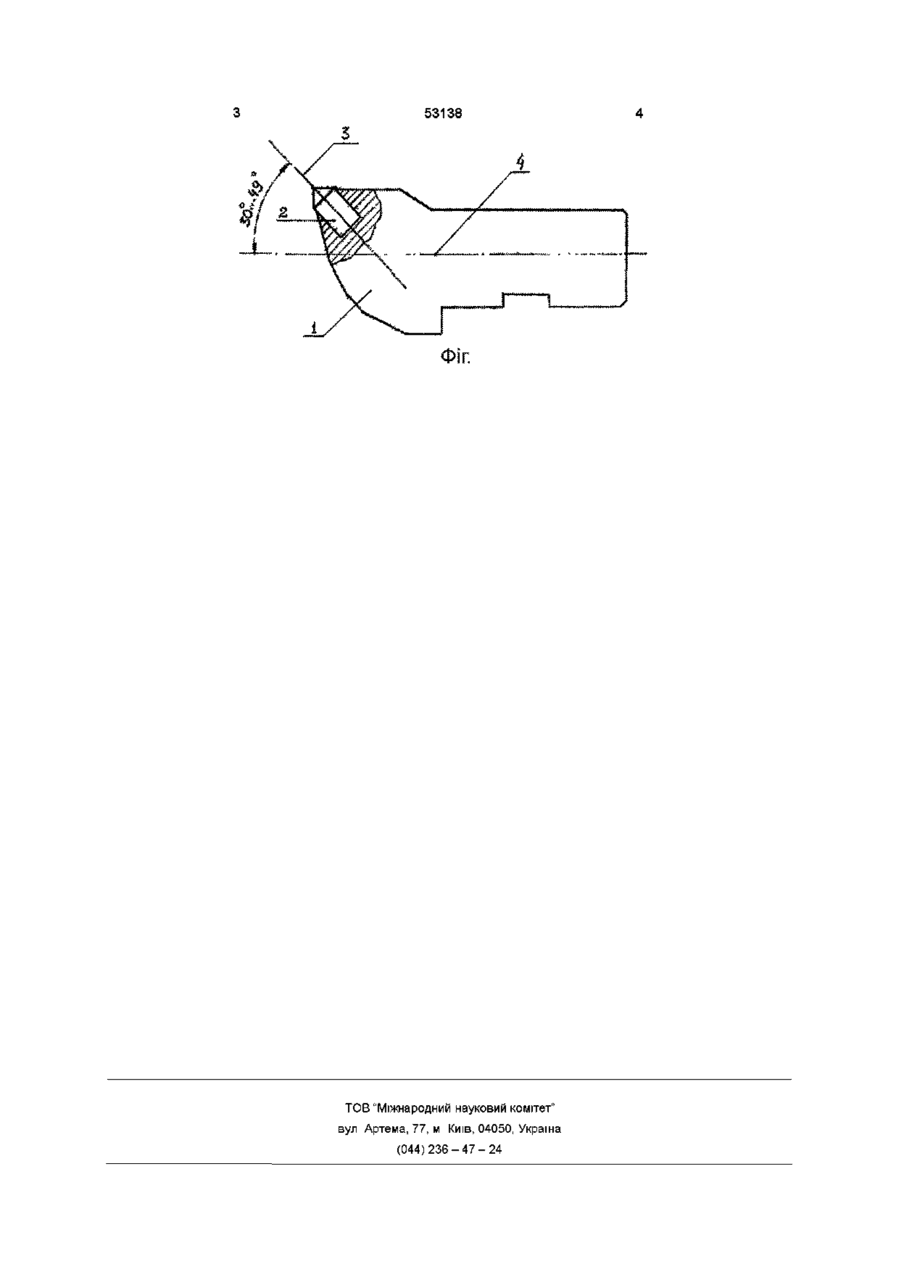

Різець вуглепородний радіальний, що містить тримач із заглибленням і твердосплавну вставку з циліндричним хвостовиком, яка зафіксована в заглибленні тримача, який відрізняється тим, що кут між віссю вставки і віссю різця знаходиться в межах 30-49° Винахід відноситься до гірської промисловості, зокрема до різців, якими оснащуються гірські комбайни ВІДОМІ І В даний час використовуються радіальні різці УМК-90, МК-1, КБ-01, У90МБ, ЗР4-80, [1] Істотним недоліком відомих технічних рішень є використання твердосплавних вставок у вигляді пластин, які фіксують у тримачі за допомогою пайки Внаслідок відкритого розташування пластини та несприятливої дії розтягуючих дотичних і нормальних напруг пластина руйнується і різець має короткий термін служби Найближчим технічним рішенням є різець вуглепородний радіальний [2] Недоліками цього рішення є те, що кут між віссю вставки і віссю різця знаходиться в межах 50 70° Розташування вставки під такими кутами залишає незахищеною задню поверхню тримача, що при різанні приводить до її інтенсивного зносу, оголення твердосплавної вставки і и випадання під дією зусиль різання Внаслідок цього зростають енерговитрати та експлуатаційні витрати В основу винаходу поставлено задачу удосконалення відомої конструкції різця вуглепородного радіального шляхом іншого технічного рішення розташування твердосплавної вставки, що дозволяє захистити від інтенсивного зносу задню повер хню різця, подовжити строк його служби та знизити експлуатаційні і енергетичні витрати Поставлена задача вирішується тим, що у відомому різці вуглепородному радіальному, який включає тримач із заглибленням і твердосплавну вставку з циліндричним хвостовиком, зафіксовану під кутом до ВІСІ різця, згідно з винаходом твердосплавну вставку у заглибленні тримача розташовують так, що кут між віссю вставки і віссю різця знаходиться в межах ЗО - 49° На фігурі показано різець вуглепородний радіальний Тримач 1 різця має заглиблення з циліндричним перерізом В цьому заглибленні зафіксована твердосплавна вставка 2 з циліндричним хвостовиком Кут між віссю 3 твердосплавної вставки і віссю 4 різця знаходиться в межах ЗО - 49 ° Розташування твердосплавної вставки з циліндричним хвостовиком під кутом ЗО - 49° до ВІСІ різця дозволяє захистити від інтенсивного зносу задню поверхню різця, подовжити строк його служби, знизити експлуатаційні та енергетичні витрати Література 1 Крапивин М Г Горные инструменты, М Недра, 1972 2 Бюллетень госпатента Украины, № 7, 2001 г (заявка 2000085025, патент 40866А) 00 го го ю 53138 ФІГ. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
