Різець вуглепородний радіальний

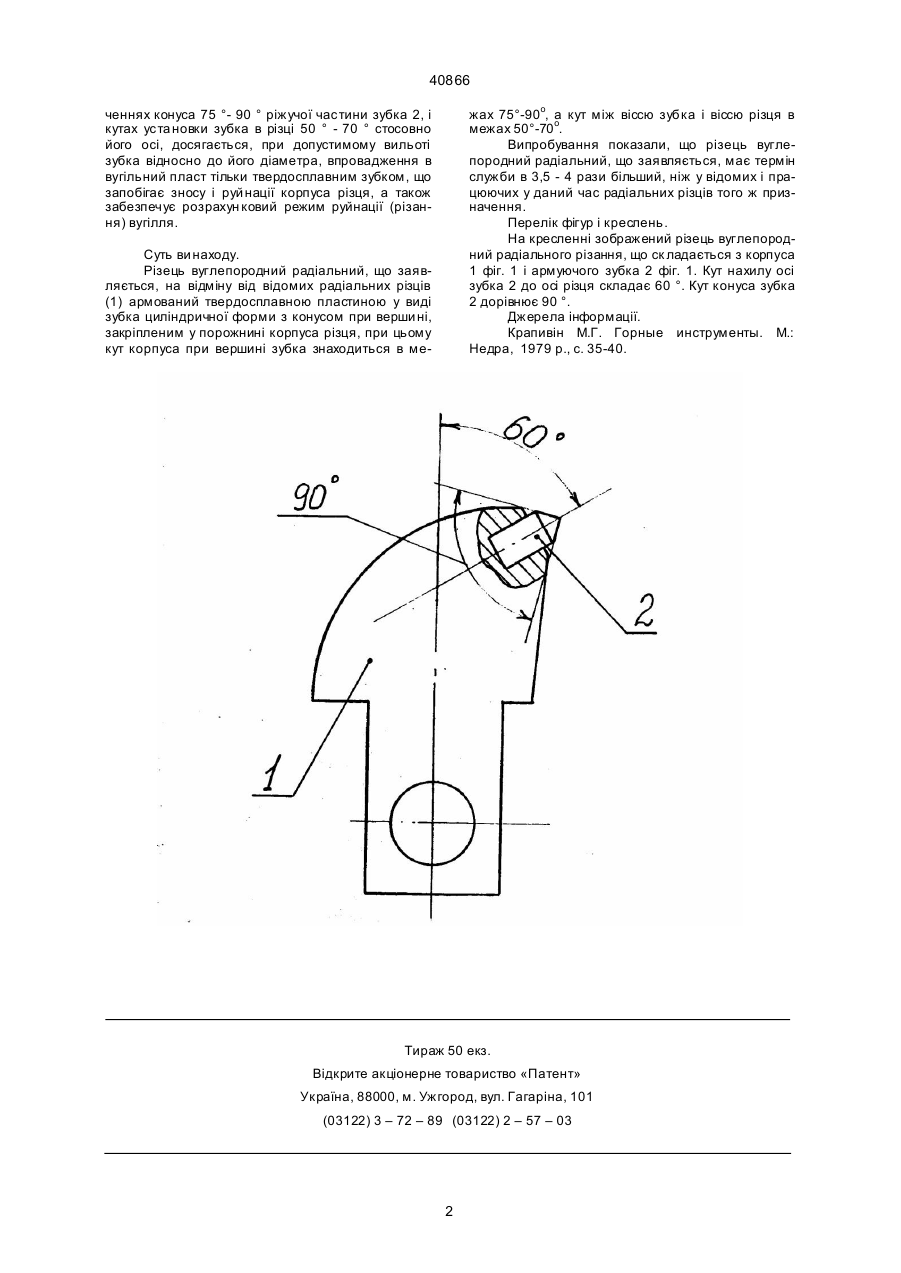

Різець вуглепородний радіальний для різання вугілля, що включає корпус і твердосплавну пластину, що його армує, який відрізняється тим, що радіальний різець армований твердосплавною пластиною у вигляді зубка циліндричної форми з конусом при вершині, закріпленим у порожнині корпуса різця, при цьому кут конуса при вершині зубка знаходиться в межах 75°- 90°, а кут між віссю зубка і віссю різця в межах 50°- 70°. Зоя (13) 40866 (11) UA у вигляді зубка 2 циліндричної форми з конусом при вершині. Зубок 2, більша частина якого запаяна (або запресована) у корпусі різця має значно менше плече, яке працює на вигин, що істотно збільшує його запас міцності. Крім того, в заявленому різці не грає ролі якість пайки твердого сплаву, що армує різець, на відміну від ві домих радіальних різців (1), так як у заявленому різці прошарок припоя (який може бути замінений запресуванням) не працює на вигин. Установка зубка в радіальний різець потребує до даткових обмежень як по ріжучій частині зубка (конусна части на), так і по напрямку установки його осі до осі різця. Так, якщо в ра діальних різцях, армованих відкритою пластиною, в вугільний пласт упроваджується саме ця твердосплавна пластина при будь-якому положенні різця на робочому органі видобувного комбайна, то різець, який заявляється, армований зубком 2 на кінцевій ділянці різання масиву, при його осьовій подачі, забезпечува ної ходом комбайна, може при неправильній установці зубка, впроваджуватися в вугільний пласт своїм корпусом 1. Слід також відзначити, що на відміну від тангенціальних різців, також армованих подібними зубками, де вісь зубка і різця збігаються, і прямування різця завжди забезпечує його вп ровадження зубком, у радіальному різці, де вісь різця перпендикулярна напрямку обертального прямування робочого органа, важливе значення має кут установки зубка 2 до осі різця і кут конуса його ріжучої частини. Розрахун ки і практика показали, що в заявленому різці при зна (19) Винахід відноситься до гірської промисловості зокрема до різців комбайнів видобутку вугілля. Відомі і в даний час використовуються на ланцюгах видобувних комбайнів радіальні різці типу МК-1, У МК-90 (1). Істотним недоліком зазначених різців є короткий термін служби. Головною причиною поломки даних різців (руйнація твердосплавної армуючої пластини) є нерозрахова ний (із значними перевантаженнями) режим різання вугілля, коли в пласті з'являються вкраплення більш твердих порід. Практика показала, що застосування радіальних різців із відкритою твердосплавною армуючою пластиною, навіть при різноманітних ва ріантах її геометрії не запобігає її руй нації в процесі різання вугілля з вкрапленнями твердої породи. Причиною тому є те, що пласти на працює на зріз і на вигин (крім стиску), що призводить до виникнення в ній дотичних і нормальних напруг, що розтягують, допустимі значення яких, для матеріалу твердого сплаву, значно менше ніж на стиск. При зіткненні різця з вкрапленням твердих порід і виникаючих при цьому багаторазових пе ревантаженнях ударного ха рактеру, матеріал пластини не витримує напруг на розтяг і зріз і руйнується. У зв'язку з цим, для рішення даної задачі, з'явилась ідея створення радіального різця, в якому твердосплавна пластина працювала б тільки або переважно на стиск. У конструкції різця, що заявляється, дана задача вирішується шляхом установки в корпус вуглепородного радіального різця армуючої пластини А ____________________ 40866 жах 75°-90о, а кут між віссю зубка і віссю різця в межах 50°-70о. Випробування показали, що різець вуглепородний радіальний, що заявляється, має термін служби в 3,5 - 4 рази більший, ніж у відомих і працюючих у даний час радіальних різців того ж призначення. Перелік фігур і креслень. На кресленні зображений різець вуглепородний радіального різання, що ск ладається з корпуса 1 фіг. 1 і армуючого зубка 2 фіг. 1. Кут нахилу осі зубка 2 до осі різця складає 60 °. Кут конуса зубка 2 дорівнює 90 °. Джерела інформації. Крапивін М.Г. Горные инструменты. М.: Недра, 1979 р., с. 35-40. ченнях конуса 75 °- 90 ° ріжучої частини зубка 2, і кутах уста новки зубка в різці 50 ° - 70 ° стосовно його осі, досягається, при допустимому вильоті зубка відносно до його діаметра, впровадження в вугільний пласт тільки твердосплавним зубком, що запобігає зносу і руй нації корпуса різця, а також забезпечує розрахун ковий режим руйнації (різання) вугілля. Суть ви находу. Різець вуглепородний радіальний, що заявляється, на відміну від відомих радіальних різців (1) армований твердосплавною пластиною у виді зубка циліндричної форми з конусом при верши ні, закріпленим у порожнині корпуса різця, при цьому кут корпуса при вершині зубка знаходиться в ме Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2 40866 3
