E21C 35/183 — з зносостійкими вставками або прошарками

Номер патенту: 117487

Опубліковано: 26.06.2017

Автор: Загребельний Ільдар Михайлович

МПК: E21C 35/183, E21C 35/18

Мітки: combit, гірничих, поворотний, машин, різець, тангенціальний

Формула / Реферат:

1. Тангенціальний поворотний різець для гірничих машин, що включає державку, яка має зношувану головну частину, армовану твердосплавною вставкою, і хвостовик, оснащений кільцем, який відрізняється тим, що на хвостовик встановлена розрізна пружинна втулка.2. Тангенціальний поворотний різець за п. 1, який відрізняється тим, що по периметру зношуваної головної частини виконана зносостійка наплавка або зношувана головна частина державки,...

Номер патенту: 115851

Опубліковано: 25.04.2017

Автор: Загребельний Ільдар Михайлович

МПК: E21C 35/183, E21C 35/18

Мітки: drillbit, гірничих, тангенціальний, машин, поворотний, різець

Формула / Реферат:

Тангенціальний поворотний різець для гірничих машин, що містить державку, яка має корпус із зношуваною головною частиною, армованою основною твердосплавною вставкою та додатковими твердосплавними вставками, розміщеними по периметру зношуваної головної частини, і хвостовик, який відрізняється тим, що додаткові твердосплавні вставки мають подовжену форму і розташовані по периметру зношуваної головної частини під нахилом до центральної осі...

Номер патенту: 112650

Опубліковано: 10.10.2016

Автори: Болл Бретт, Мур Філіп Найджел, Клепхем Уільям Стівен

МПК: E21C 35/19, E21C 35/18, E21C 35/183 ...

Мітки: ріжучий, інструмент

Формула / Реферат:

1. Ріжучий інструмент для прикріплення до екскаватора для обробки матеріалу, що підлягає видобуванню, причому ріжучий інструмент включає хвостовик, який у знімному режимі утримується в межах отвору у тримачі інструмента, що встановлюється на екскаваторі, головку для контактування з матеріалом, з яким вона має контактувати під час застосування, причому головка прикріплюється на одному кінці хвостовика для утворення межі між хвостовиком та...

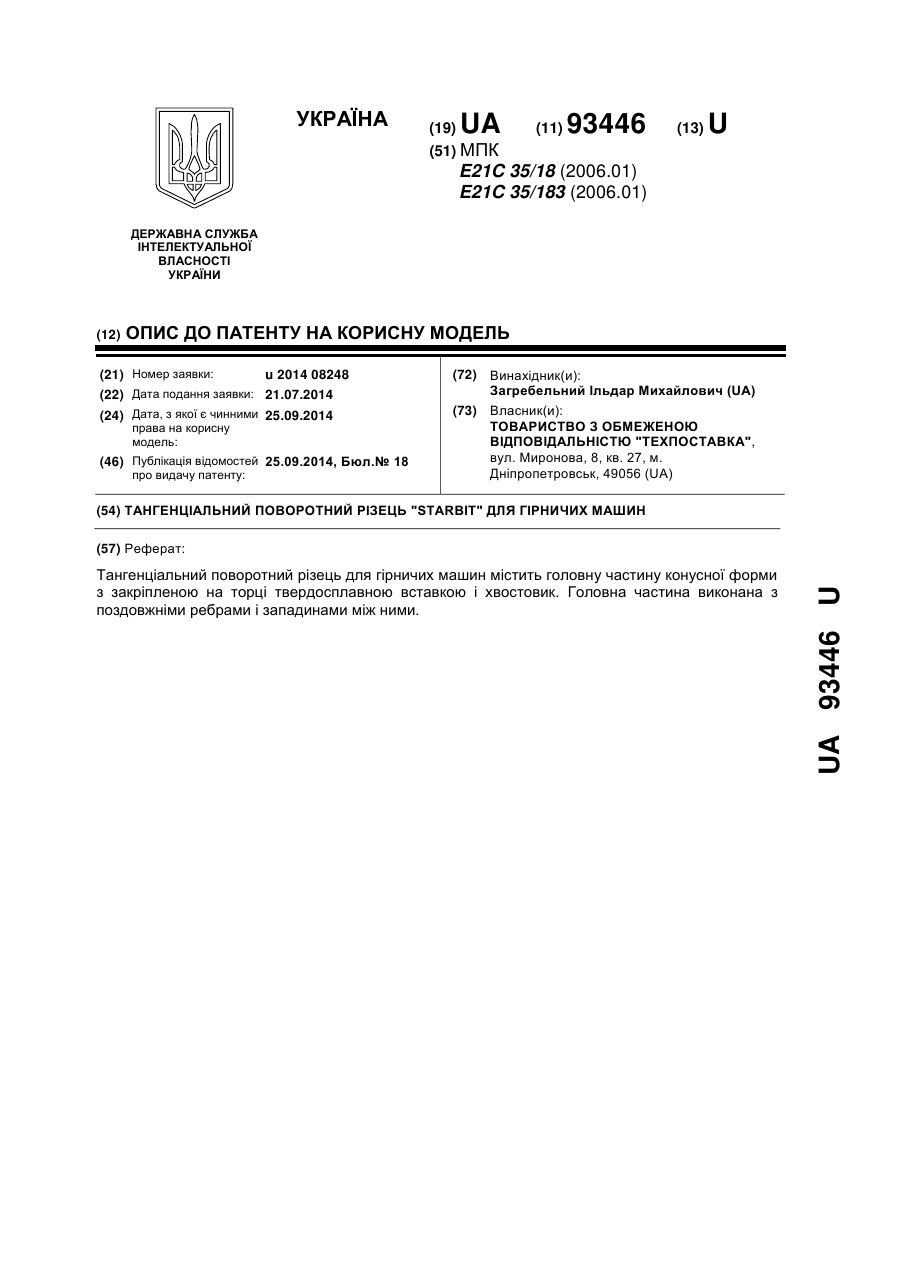

Номер патенту: 93446

Опубліковано: 25.09.2014

Автор: Загребельний Ільдар Михайлович

МПК: E21C 35/183, E21C 35/18

Мітки: тангенціальний, різець, гірничих, машин, starbit, поворотний

Формула / Реферат:

1. Тангенціальний поворотний різець для гірничих машин, що містить головну частину конусної форми з закріпленою на торці твердосплавною вставкою і хвостовик, який відрізняється тим, що головна частина виконана з поздовжніми ребрами і западинами між ними.2. Тангенціальний поворотний різець за п. 1, який відрізняється тим, що поздовжні ребра і западини між ними сформовані з того ж металу, що і весь різець.3. Тангенціальний...

Номер патенту: 86162

Опубліковано: 10.12.2013

Автор: Загребельний Ільдар Михайлович

МПК: E21C 35/18, E21C 35/183

Мітки: різець, машин, гірничих, rotary, поворотний, ring, тангенціальний

Формула / Реферат:

1. Тангенціальний поворотний різець для гірничих машин, що містить державку, яка має зношувану головну частину, армовану твердосплавною вставкою, і хвостовик, який відрізняється тим, що хвостовик оснащений кільцем.2. Тангенціальний поворотний різець за п. 1, який відрізняється тим, що зношувана головна частина державки по периметру армована додатковими твердосплавними вставками або по периметру зношуваної головної частини...

Номер патенту: 86161

Опубліковано: 10.12.2013

Автор: Загребельний Ільдар Михайлович

МПК: E21C 35/183, E21C 35/18

Мітки: поворотний, різець, тангенціальний, машин, awr, гірничих

Формула / Реферат:

Тангенціальний поворотний різець для гірничих машин, що включає державку, яка має корпус із зношуваною головною частиною, армованою твердосплавною вставкою, і хвостовик, який відрізняється тим, що по периметру зношуваної головної частини державки виконана наплавка з твердосплавного матеріалу.

Номер патенту: 75883

Опубліковано: 10.12.2012

Автор: Загребельний Ільдар Михайлович

МПК: E21C 35/183, E21C 35/18

Мітки: поворотний, машин, різець, armobit, гірничих, тангенціальний

Формула / Реферат:

Різець тангенціальний поворотний для гірничих машин, що включає державку, яка має зношувану головну частину, армовану твердосплавною вставкою, і хвостовик, який відрізняється тим, що зношувана головна частина державки по периметру армована додатковими твердосплавними вставками.

Номер патенту: 98977

Опубліковано: 10.07.2012

Автори: Ліненко-Мельников Юрій Петрович, Агеєва Ірина Юрійовна, Ліненко-Мельніков Ігор Юрійович

МПК: E21C 35/183, E21C 35/18

Мітки: елементом, алмазно-твердосплавним, дії, гірничорізальний, обертальної, інструмент

Формула / Реферат:

Гірничорізальний інструмент обертальної дії з алмазно-твердосплавним елементом, що складається із обойми з отвором, по осі якої установлений різець з можливістю вільного обертання навколо своєї осі, який відрізняється тим, що на торці різця по його осі закріплений алмазно-твердосплавний елемент у вигляді шайби з центруючим виступом, а алмазний шар виконаний по периферії шайби у вигляді кільця, ширина якого дорівнює від 2 до 3 розмірів його...

Номер патенту: 71074

Опубліковано: 25.06.2012

Автор: Загребельний Ільдар Михайлович

МПК: E21C 35/18, E21C 35/183

Мітки: гірничих, машин, різець

Формула / Реферат:

1. Різець для гірничих машин, що містить державку з робочою головкою, армованою твердосплавною вставкою, опорну площадку головної частини державки та хвостовик з пазом для установки фіксатора, що закріплює різець в різцетримачі, який відрізняється тим, що твердосплавна вставка посаджена і запаяна глибоко в тіло державки, опорна площадка головної частини державки має додаткові бічні виступи, які виконані за одне ціле з ребрами жорсткості,...

Номер патенту: 71073

Опубліковано: 25.06.2012

Автор: Загребельний Ільдар Михайлович

МПК: E21C 35/183, E21C 35/18

Мітки: гірничих, різець, машин

Формула / Реферат:

1. Різець для гірничих машин, що містить державку з робочою головкою, армованою твердосплавною вставкою, та хвостовик з пазом для установки фіксатора, що закріплює різець в різцетримачі, який відрізняється тим, що твердосплавна вставка посаджена глибоко в тіло державки і запаяна з трьох сторін, та різальна частина вставки має ребро з кутом різання, утвореним двома поверхнями.2. Різець за п. 1, який відрізняється тим, що паз для...

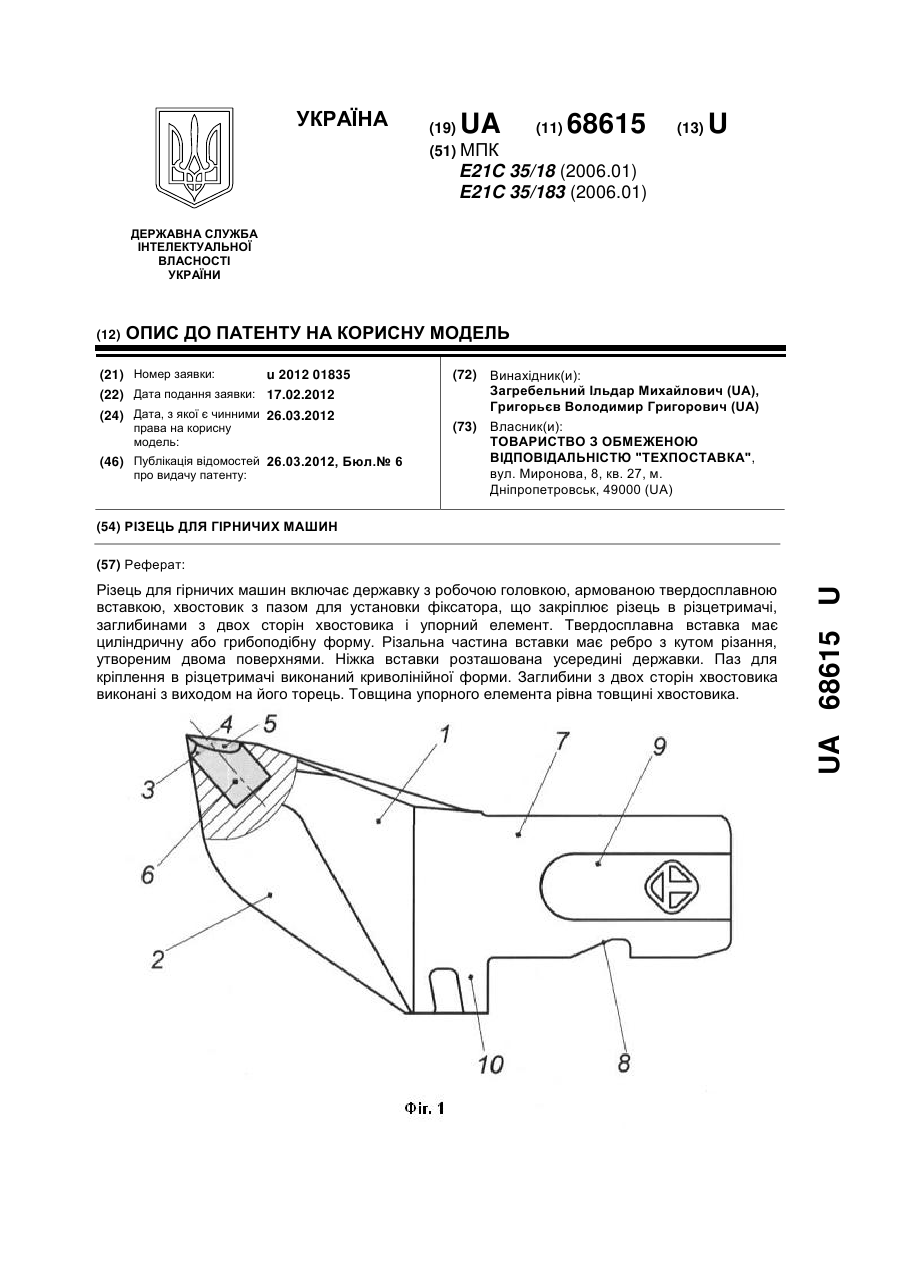

Номер патенту: 68615

Опубліковано: 26.03.2012

Автори: Григорьєв Володимир Григорович, Загребельний Ільдар Михайлович

МПК: E21C 35/18, E21C 35/183

Мітки: машин, різець, гірничих

Формула / Реферат:

Різець для гірничих машин, що включає державку з робочою головкою, армованою твердосплавною вставкою, хвостовик з пазом для установки фіксатора, що закріплює різець в різцетримачі, заглибинами з двох сторін хвостовика і упорний елемент, який відрізняється тим, що твердосплавна вставка має циліндричну або грибоподібну форму, при цьому різальна частина вставки має ребро з кутом різання, утвореним двома поверхнями, ніжка вставки розташована...

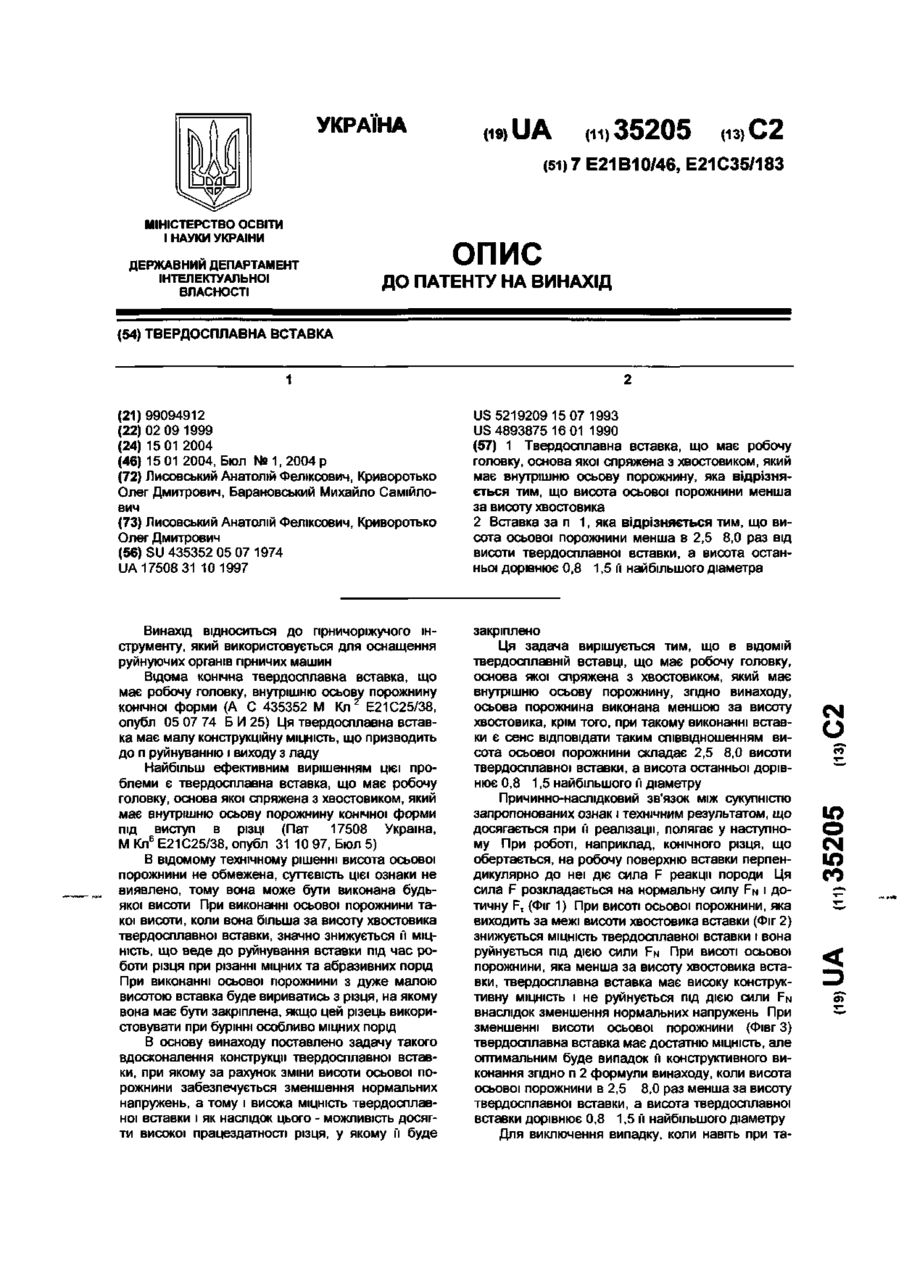

Номер патенту: 35205

Опубліковано: 15.01.2004

Автори: Криворотько Олег Дмитрович, Барановський Михайло Самійлович, Лісовський Анатолій Феліксович

МПК: E21B 10/46, E21C 35/183

Мітки: твердосплавна, вставка

Формула / Реферат:

1. Твердосплавна вставка, що має робочу головку, основа якої спряжена з хвостовиком, який має внутрішню осьову порожнину, яка відрізняється тим, що висота осьової порожнини менша за висоту хвостовика.2. Вставка за п. 1, яка відрізняється тим, що висота осьової порожнини менша в 2,5...8,0 раз від висоти твердосплавної вставки, а висота останньої дорівнює 0,8...1,5 її найбільшого діаметра.

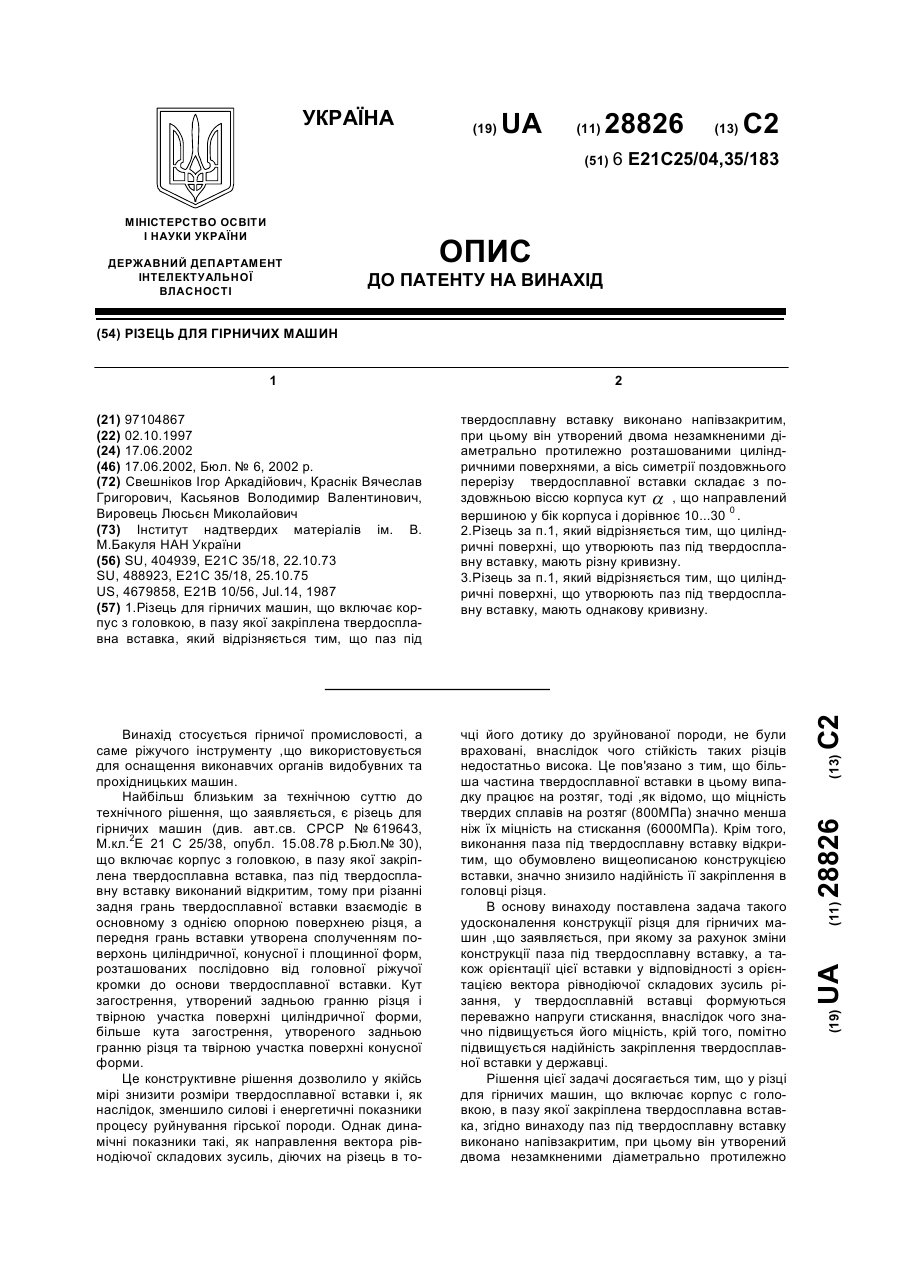

Номер патенту: 28826

Опубліковано: 17.06.2002

Автори: Вировець Люсьєн Миколайович, Краснік Вячеслав Григорович, Касьянов Володимир Валентинович, Свешніков Ігор Аркадійович

МПК: E21C 25/04, E21C 35/183

Мітки: різець, гірничих, машин

Формула / Реферат:

1.Різець для гірничих машин, що включає корпус з головкою, в пазу якої закріплена твердосплавна вставка, який відрізняється тим, що паз під твердосплавну вставку виконано напівзакритим, при цьому він утворений двома незамкненими діаметрально протилежно розташованими циліндричними поверхнями, а вісь симетрії поздовжнього перерізу  твердосплавної вставки складає з поздовжньою віссю корпуса кут
