Різець для гірничих машин

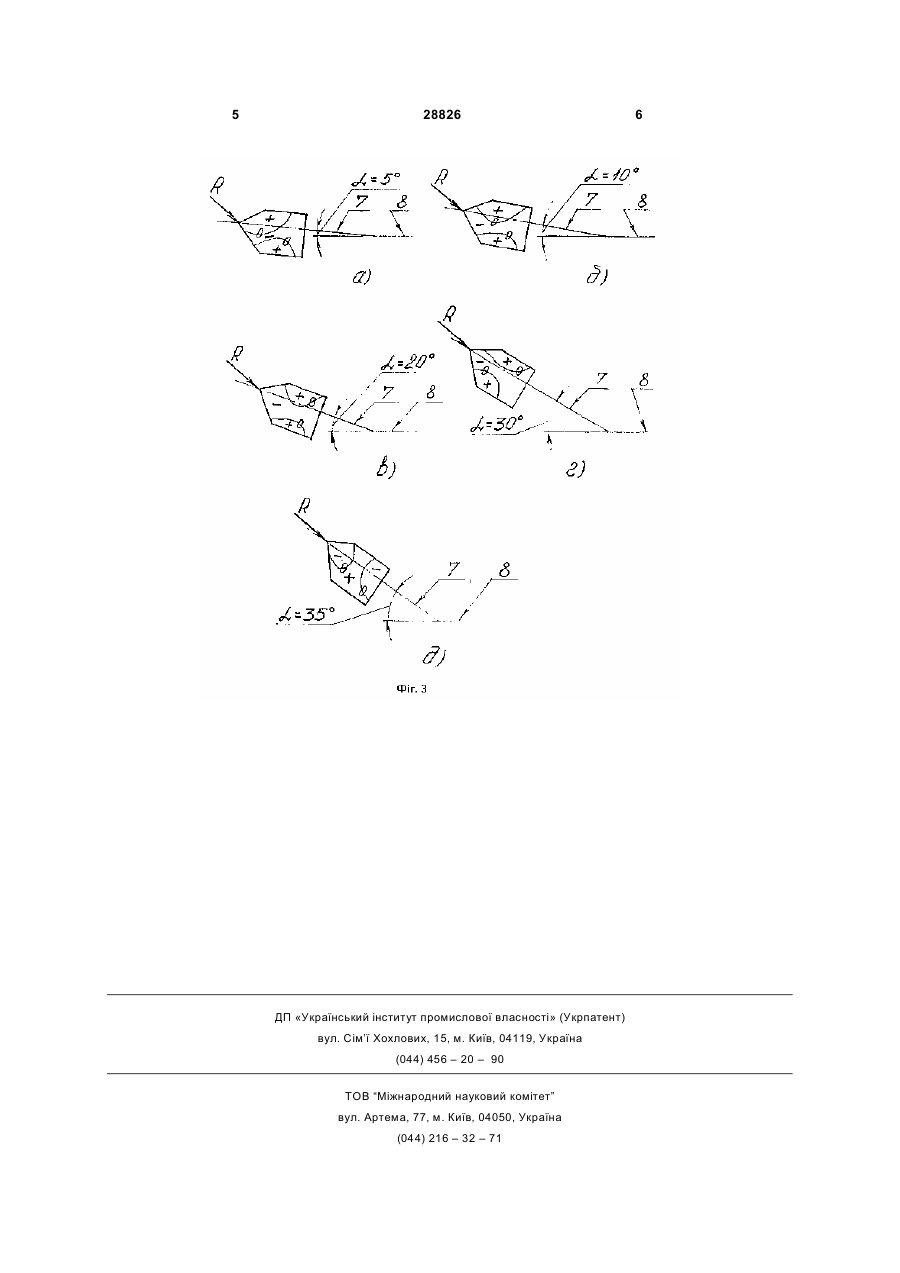

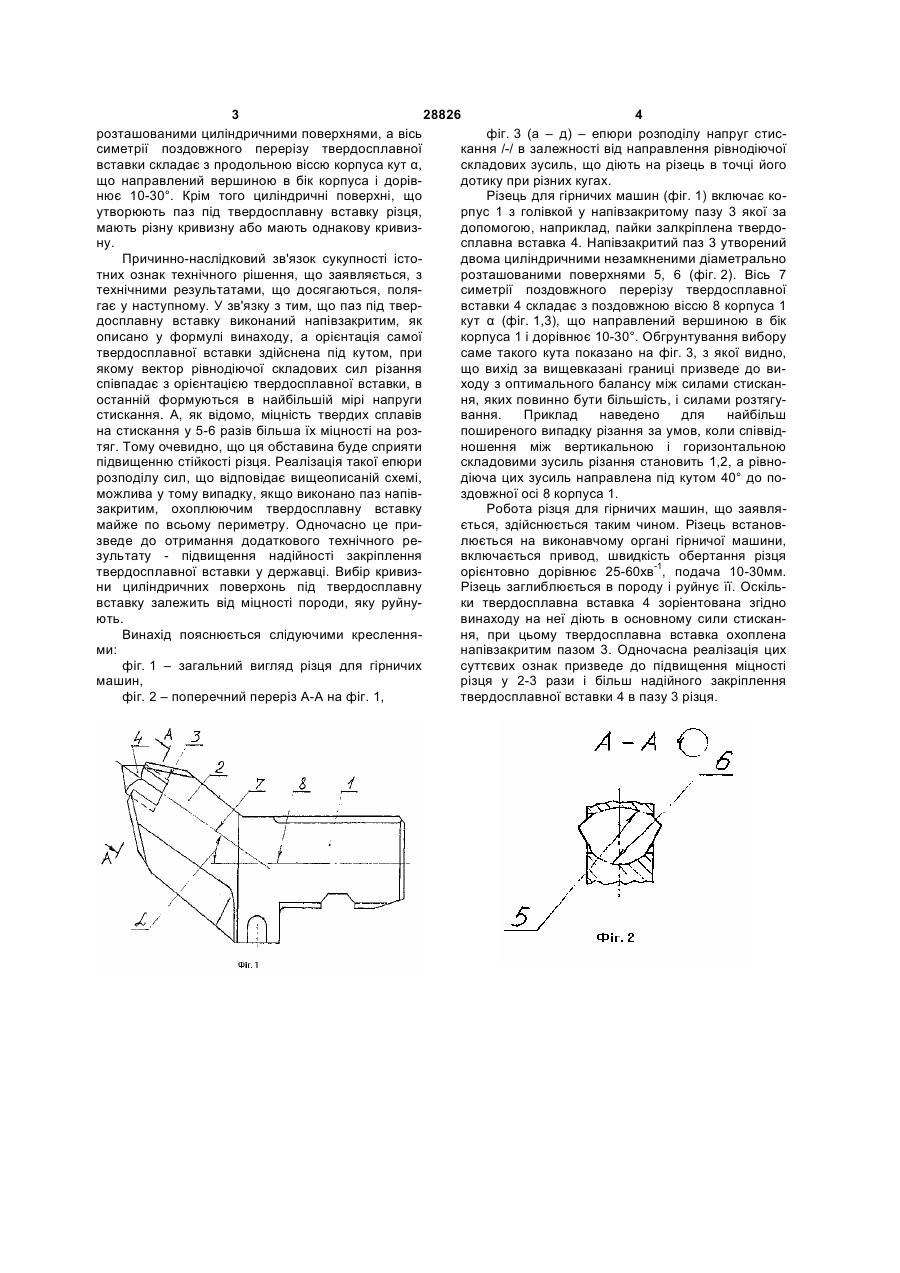

1.Різець для гірничих машин, що включає корпус з головкою, в пазу якої закріплена твердосплавна вставка, який відрізняється тим, що паз під 3 28826 4 розташованими циліндричними поверхнями, а вісь фіг. 3 (а – д) – епюри розподілу напруг стиссиметрії поздовжного перерізу твердосплавної кання /-/ в залежності від направлення рівнодіючої вставки складає з продольною віссю корпуса кут α, складових зусиль, що діють на різець в точці його що направлений вершиною в бік корпуса і дорівдотику при різних кугах. нює 10-30°. Крім того циліндричні поверхні, що Різець для гірничих машин (фіг. 1) включає коутворюють паз під твердосплавну вставку різця, рпус 1 з голівкой у напівзакритому пазу 3 якої за мають різну кривизну або мають однакову кривиздопомогою, наприклад, пайки залкріплена твердону. сплавна вставка 4. Напівзакритий паз 3 утворений Причинно-наслідковий зв'язок сукупності істодвома циліндричними незамкненими діаметрально тних ознак технічного рішення, що заявляється, з розташованими поверхнями 5, 6 (фіг. 2). Вісь 7 технічними результатами, що досягаються, полясиметрії поздовжного перерізу твердосплавної гає у наступному. У зв'язку з тим, що паз під твервставки 4 складає з поздовжною віссю 8 корпуса 1 досплавну вставку виконаний напівзакритим, як кут α (фіг. 1,3), що направлений вершиною в бік описано у формулі винаходу, а орієнтація самої корпуса 1 і дорівнює 10-30°. Обгрунтування вибору твердосплавної вставки здійснена під кутом, при саме такого кута показано на фіг. 3, з якої видно, якому вектор рівнодіючої складових сил різання що вихід за вищевказані границі призведе до виспівпадає з орієнтацією твердосплавної вставки, в ходу з оптимального балансу між силами стисканостанній формуються в найбільшій мірі напруги ня, яких повинно бути більшість, і силами розтягустискання. А, як відомо, міцність твердих сплавів вання. Приклад наведено для найбільш на стискання у 5-6 разів більша їх міцності на розпоширеного випадку різання за умов, коли співвідтяг. Тому очевидно, що ця обставина буде сприяти ношення між вертикальною і горизонтальною підвищенню стійкості різця. Реалізація такої епюри складовими зусиль різання становить 1,2, а рівнорозподілу сил, що відповідає вищеописаній схемі, діюча цих зусиль направлена під кутом 40° до поможлива у тому випадку, якщо виконано паз напівздовжної осі 8 корпуса 1. закритим, охоплюючим твердосплавну вставку Робота різця для гірничих машин, що заявлямайже по всьому периметру. Одночасно це приється, здійснюється таким чином. Різець встановзведе до отримання додаткового технічного релюється на виконавчому органі гірничої машини, зультату - підвищення надійності закріплення включається привод, швидкість обертання різця твердосплавної вставки у державці. Вибір кривизорієнтовно дорівнює 25-60хв-1, подача 10-30мм. ни циліндричних поверхонь під твердосплавну Різець заглиблюється в породу і руйнує її. Оскільвставку залежить від міцності породи, яку руйнуки твердосплавна вставка 4 зоріентована згідно ють. винаходу на неї діють в основному сили стисканВинахід пояснюється слідуючими кресленняня, при цьому твердосплавна вставка охоплена ми: напівзакритим пазом 3. Одночасна реалізація цих фіг. 1 – загальний вигляд різця для гірничих суттєвих ознак призведе до підвищення міцності машин, різця у 2-3 рази і більш надійного закріплення фіг. 2 – поперечний переріз А-А на фіг. 1, твердосплавної вставки 4 в пазу 3 різця. 5 28826 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’ї Хохлових, 15, м. Київ, 04119, Україна (044) 456 – 20 – 90 ТОВ “Міжнародний науковий комітет” вул. Артема, 77, м. Київ, 04050, Україна (044) 216 – 32 – 71 6
