Пиловловлювач
Номер патенту: 53147
Опубліковано: 27.09.2010
Формула / Реферат
Пиловловлювач, що містить циліндричний корпус з бункером для збору пилу, оснащений вхідним тангенційним і вихідним патрубками, розміщені по осі корпусу центральну трубу, перфоровані циліндричні камери різного діаметра і в нижній частині дві камери в формі зрізаних конусів, з'єднаних один з одним малими основами, який відрізняється тим, що по осі корпусу розміщена напівперфорована циліндрична камера, яка встановлена з зазором під кришкою апарата; в середині цієї камери і частково в нижній частині розташовані конічні камери, орієнтовані одна до одної меншими основами, встановлені з зазором, на рівні якого розташований нижній кінець центральної труби; верхня конічна камера виконана з переходом в гладку циліндричну камеру, по місцю з'єднання цих камер встановлений жалюзійний пояс, що частково перекриває кільцевий переріз, із жалюзями, орієнтованими за ходом газу; в середній частині верхнього конуса встановлений аналогічний жалюзійний пояс, що перекриває кільцевий переріз.
Текст

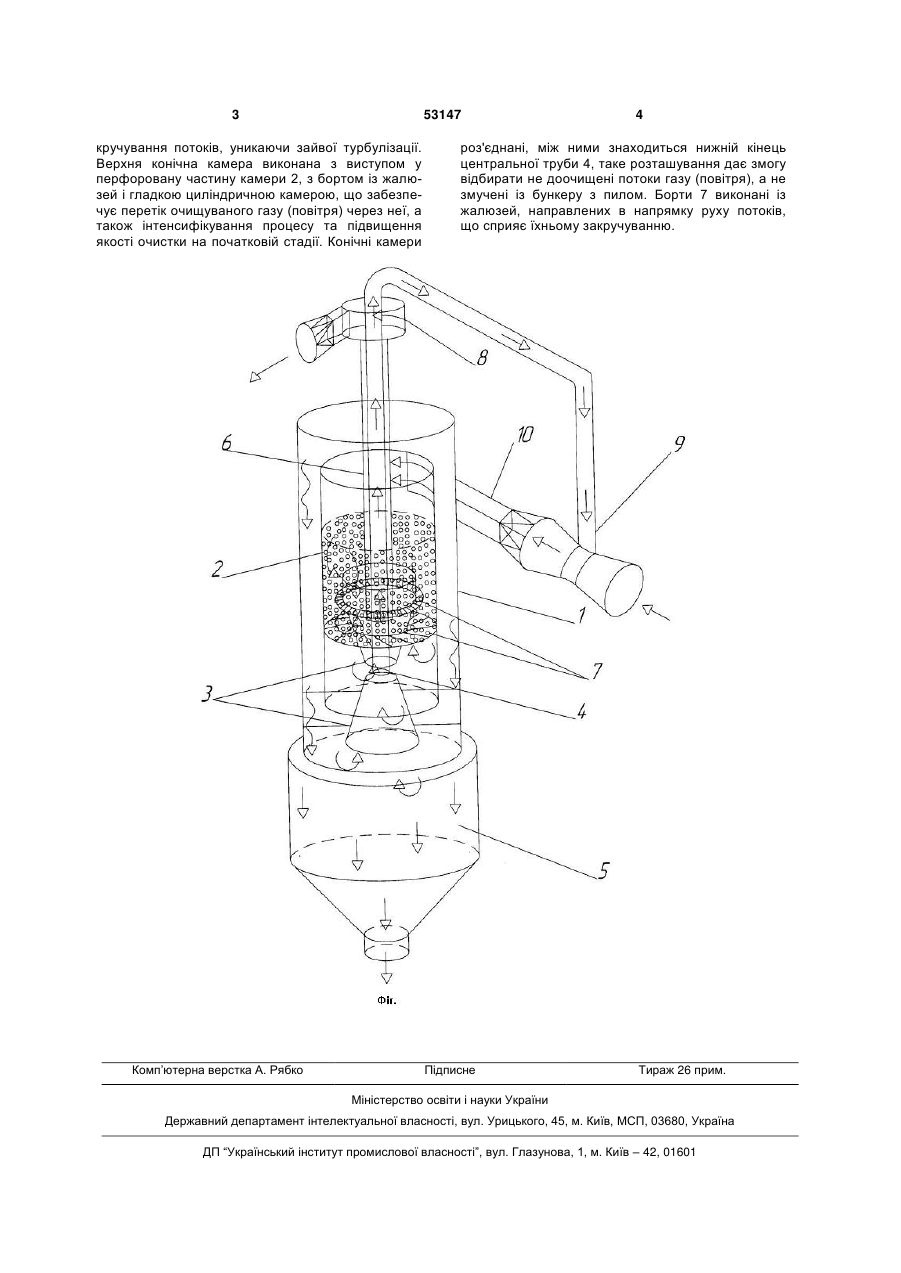

Пиловловлювач, що містить циліндричний корпус з бункером для збору пилу, оснащений вхідним тангенційним і вихідним патрубками, розміщені по осі корпусу центральну трубу, перфоровані циліндричні камери різного діаметра і в нижній частині дві камери в формі зрізаних конусів, з'єднаних один з одним малими основами, який відрі 3 53147 кручування потоків, уникаючи зайвої турбулізації. Верхня конічна камера виконана з виступом у перфоровану частину камери 2, з бортом із жалюзей і гладкою циліндричною камерою, що забезпечує перетік очищуваного газу (повітря) через неї, а також інтенсифікування процесу та підвищення якості очистки на початковій стадії. Конічні камери Комп’ютерна верстка А. Рябко 4 роз'єднані, між ними знаходиться нижній кінець центральної труби 4, таке розташування дає змогу відбирати не доочищені потоки газу (повітря), а не змучені із бункеру з пилом. Борти 7 виконані із жалюзей, направлених в напрямку руху потоків, що сприяє їхньому закручуванню. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDust catcher
Автори англійськоюVozniuk Taras Anatoliiovych, Zui Kateryna Oleksiivna
Назва патенту російськоюПылеуловитель
Автори російськоюВознюк Тарас Анатольевич, Зуй Екатерина Алексеевна
МПК / Мітки
МПК: B04C 5/00
Мітки: пиловловлювач
Код посилання
<a href="https://ua.patents.su/2-53147-pilovlovlyuvach.html" target="_blank" rel="follow" title="База патентів України">Пиловловлювач</a>
Вихровий пиловловлювач
Номер патенту: 5852
Опубліковано: 15.03.2005
Автор: Євса Людмила Михайлівна
МПК: B04C 3/00
Мітки: пиловловлювач, вихровий
Формула / Реферат:
1. Вихровий пиловловлювач, що включає циліндричний корпус, газопровід основного забрудненого потоку газу з осьовим завихрювачем, обтічником та відбійною шайбою, закручувальний пристрій вторинного потоку газу, розташований у верхній частині циліндричного корпусу, патрубок для виходу очищеного газу, який відрізняється тим, що закручувальний пристрій вторинного потоку виконаний тангенціальним з шириною а=0,05...0,2D і висотою в=0,1...0,3D, де D...
Пиловловлювач
Номер патенту: 30163
Опубліковано: 15.11.2000
Автори: Азарський Костянтин Іванович, Занько Роман Богданович, Стеців Ганна Романівна, Батлук Вікторія Арсеніівна
МПК: B01D 45/00
Мітки: пиловловлювач
Формула / Реферат:
Пиловловлювач містить корпус зі спіральним вводом і осьовою вихлопною трубою, жалюзійним відокремлювачем і пиловипускним патрубком відрізняється тим, що кожна жалюзь відокремлювача в верхній частині закріплена постійно до кільця, а в середній частині вільно вставлена в шарніри, що щільно з'єднані зі стержнем і віссю, яка має можливість вертикального переміщення на кут від 8 до 90°, придаючи при цьому жалюзійному відокремлювачу форму від...
Вихровий пиловловлювач
Номер патенту: 1416
Опубліковано: 15.10.2002
Автори: Балакін Лев Андрійович, Азаров Микола Іванович, Невечеря Анатолій Андрійович, Носач Ванадій Олексійович, Кіяшко Віктор Кас'янович, Кошовець Микола Володимирович
МПК: B01D 46/00, B01D 46/24
Мітки: вихровий, пиловловлювач
Формула / Реферат:
1. Вихровий пиловловлювач, який складається з корпусу, розміщених в його нижній частині пилозбірного бункера та осьового вводу запиленого газу з вхідним патрубком завихрювачем, відбійною шайбою і витискувачем, розташованих в верхній частині корпусу периферійного вводу повторного потоку та осьового патрубка для виведення очищеного газу, який відрізняється тим, що в центральній зоні витискувач виготовлений із змінним поперечним геометричним...
Пиловловлювач із додатковою доочисткою
Номер патенту: 25753
Опубліковано: 27.08.2007
Автори: БАТЛУК ВІКТОРІЯ АРСЕНІЇВНА, Мельников Олександр Валерійович, Василів Роман Михайлович
МПК: B01D 45/00
Мітки: пиловловлювач, доочисткою, додатковою
Формула / Реферат:
1. Пиловловлювач із додатковою доочисткою, що містить корпус, тангенційний вхідний патрубок, осьові вихідний та пиловипускний патрубки і жалюзійний відокремлювач, який відрізняється тим, що має додатковий пиловловлювач для очистки газу від пилу, розміщений ззовні за межами корпусу апарата на рівні конусної частини його корпуса паралельно його стінкам, патрубок виходу очищеного газу якого розташований у його верхній частині, направлений...
Вихровий пиловловлювач
Номер патенту: 14327
Опубліковано: 15.05.2006
Автори: Плигунов Віктор Іванович, Євса Людмила Михайлівна
МПК: B04C 3/00
Мітки: вихровий, пиловловлювач
Формула / Реферат:
1. Вихровий пиловловлювач, що містить циліндричний корпус, газопровід основного забрудненого потоку газу з аксіально-лопатковим завихрювачем, розсікачем і обтічником у формі тіла обертання, закручувальний пристрій вторинного потоку газу, патрубок для виходу очищеного газу, конічну частину апарата, який відрізняється тим, що аксіально-лопатковий завихрювач основного потоку виконаний з профільованими лопатками у кількості не менше 12, а...
