Ствол для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичними кулями

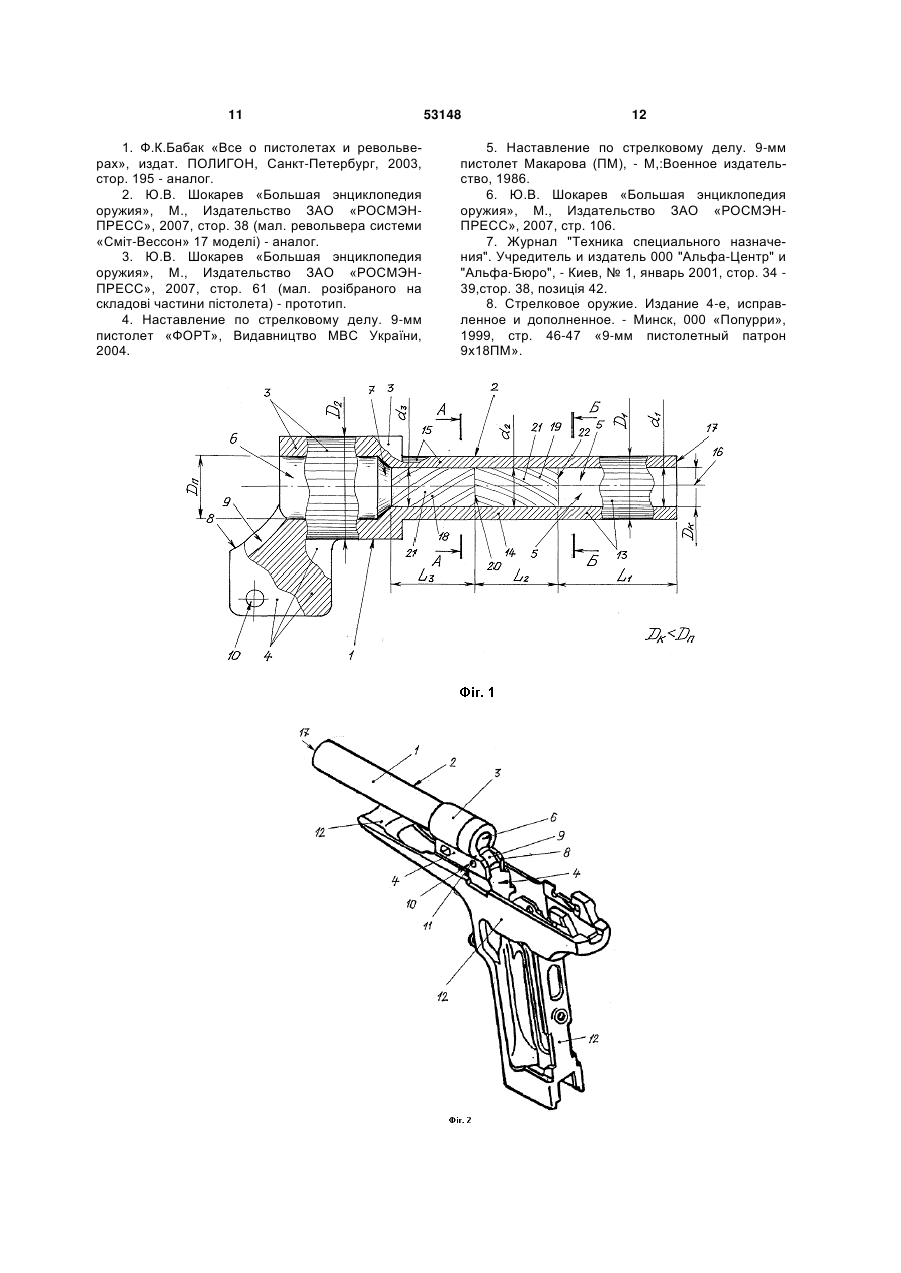

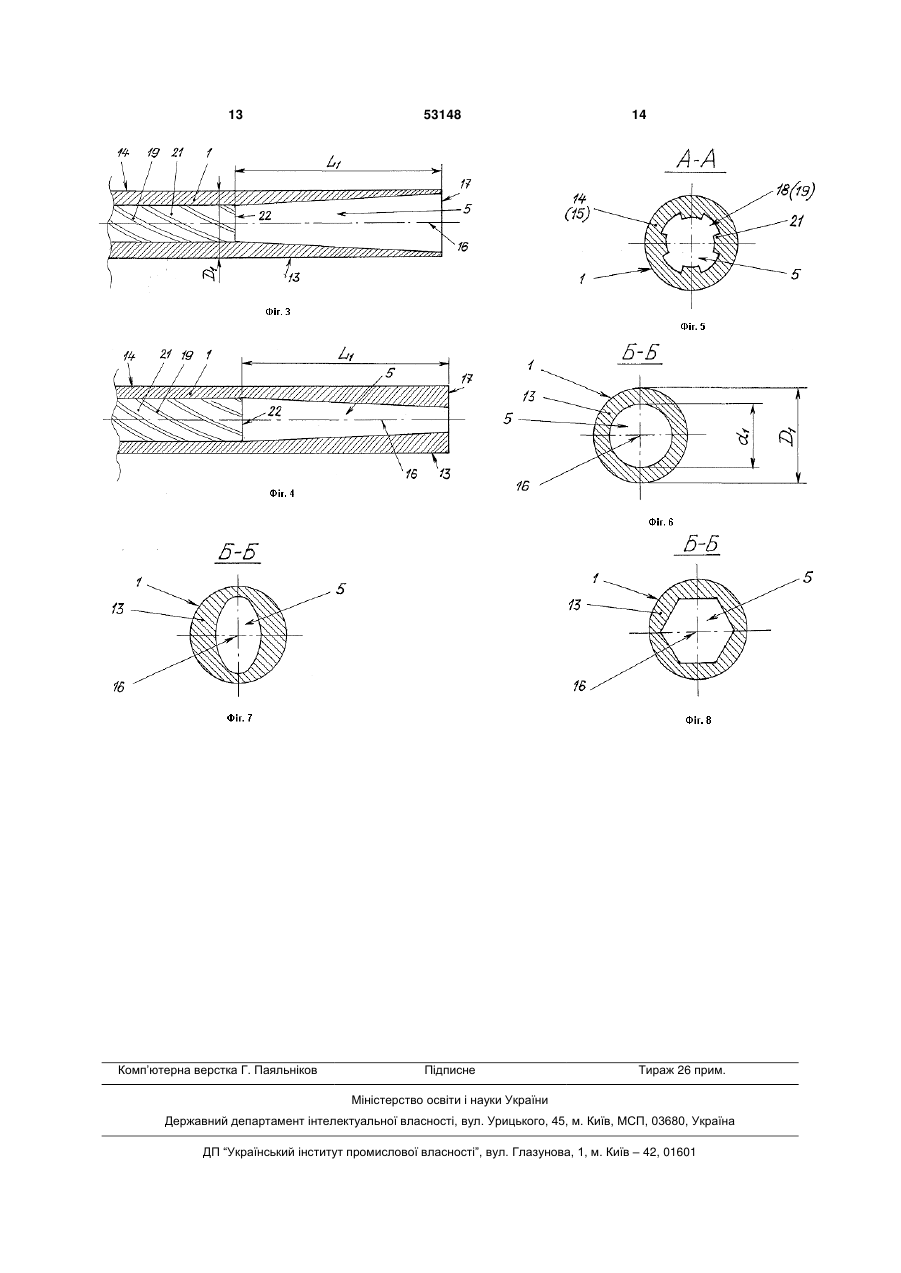

1. Ствол для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичними кулями, що містить безпосередньо ствол, що складається із двох осесиметрично з'єднаних переднього і заднього циліндрів з постійним зовнішнім діаметром кожного зі згаданих циліндрів, і наплив, закріплений на задньому циліндрі, при цьому передній циліндр виконаний діаметром, меншим, ніж задній, у передньому циліндрі виконаний канал, а в задньому циліндрі виконаний патронник, причому канал ствола виконаний внутрішнім діаметром, меншим, ніж патронник, згаданий канал ствола з'єднаний з патронником осесиметрично по конусоподібному переходу, наплив виконаний зі скосом для заходу патронів у патронник, скіс виконаний з улоговинкою, улоговинка виконана овальної форми, а в напливі виконаний отвір для фіксуючого штифта, що кріпить ствол до стійки, який відрізняється тим, що канал ствола складається принаймні з трьох ділянок, розташованих уздовж та осесиметрично відносно поздовжньої осі ствола, при цьому перша ділянка розташована в районі дульного зрізу, друга - в центральній частині ство U 2 (11) 1 ПІСТОЛЕТ/РЕВОЛЬВЕР, UA ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС (19) МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ 3 Відомий ствол стрілецької зброї, що містить безпосередньо ствол, який виконано у виді трубчастої направляючої для проходу вражаючих елементів, при цьому внутрішня поверхня каналу ствола виконана або з нарізами, або без нарізів, причому трубчаста направляюча виконана переважно з постійним зовнішнім діаметром та плоским дульним зрізом [1]. До недоліків відомого ствола стрілецької зброї відноситься те, що при застосуванні ствола у складі зброї не забезпечується гарантія застосування патронів, які споряджені метальними снарядами смертельної дії, замість патронів, які споряджені гумовими метальними снарядами несмертельної дії. Відомий ствол стрілецької зброї, що містить безпосередньо ствол, який виконано у виді трубчастої направляючої для проходу вражаючих елементів, при цьому внутрішня поверхня каналу ствола виконана або з нарізами, або без нарізів, трубчаста направляюча виконана переважно з постійним зовнішнім діаметром та плоским дульним зрізом, причому на зовнішній поверхні ствола в районі дульного зрізу закріплена мушка [2]. До недоліків відомого ствола стрілецької зброї відноситься те, що при застосуванні ствола у складі зброї не забезпечується гарантія застосування патронів, які споряджені метальними снарядами смертельної дії, замість патронів, які споряджені гумовими метальними снарядами несмертельної дії. Найбільше близькою корисною моделлю як по суті, так і по задачах, які вирішуються, обраною за найближчий аналог (прототип), є ствол для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичними кулями, що містить безпосередньо ствол, що складається із двох осесиметрично з'єднаних переднього і заднього циліндрів з постійним зовнішнім діаметром кожного зі згаданих циліндрів, і наплив, закріплений на задньому циліндрі, при цьому передній циліндр виконаний діаметром меншим, ніж задній, у передньому циліндрі виконаний канал, а в задньому циліндрі виконаний патронник, причому канал ствола виконаний внутрішнім діаметром меншим, ніж патронник, згаданий канал ствола з'єднаний з патронником осесиметрично по конусоподібному переходу, наплив виконаний зі скосом для заходу патронів у патронник, скіс виконаний з улоговинкою, улоговинка виконана овальної форми, а в напливі виконаний отвір для фіксуючого штифта, що кріпить ствол до стійки [4]. До недоліків відомого ствола для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичними кулями відноситься те, що при застосуванні ствола у складі зброї не забезпечується гарантія застосування патронів, які споряджені метальними снарядами смертельної дії, замість патронів, які споряджені гумовими метальними снарядами несмертельної дії типу еластичних куль. В основу корисної моделі покладена задача шляхом зміни форми каналу ствола забезпечити 53148 4 неможливість застосування патронів, які споряджені метальними снарядами смертельної дії металевими оболонковими або суцільнометалевими кулями. Суть корисної моделі в стволі для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичними кулями, що містить безпосередньо ствол, що складається Іздвох осесиметрично з'єднаних переднього і заднього циліндрів з постійним зовнішнім діаметром кожного зі згаданих циліндрів, і наплив, закріплений на задньому циліндрі, при цьому передній циліндр виконаний діаметром меншим, ніж задній, у передньому циліндрі виконаний канал, а в задньому циліндрі виконаний патронник, причому канал ствола виконаний внутрішнім діаметром меншим, ніж патронник, згаданий канал ствола з'єднаний з патронником осесиметрично по конусоподібному переходу, наплив виконаний зі скосом для заходу патронів у патронник, скіс виконаний з улоговинкою, улоговинка виконана овальної форми, а в напливі виконаний отвір для фіксуючого штифта, що кріпить ствол до стійки, полягає в тому, що канал ствола складається принаймні з трьох ділянок, розташованих уздовж та осесиметрично відносно поздовжньої осі ствола. Суть корисної моделі полягає і в тому, що перша ділянка розташована в районі дульного зрізу, друга - в центральній частині ствола, а третя - в задній частині ствола, що стикується із патронником, третя ділянка виконана з пазами на внутрішній поверхні каналу ствола, закрученими по спіралі, друга ділянка виконана з пазами на внутрішній поверхні каналу ствола, закрученими по спіралі в іншу сторону відносно пазів третьої ділянки, перша ділянка виконана з гладкою внутрішньою поверхнею каналу ствола, кожна з ділянок виконана довжиною у співвідношенні, де перша ділянка є рівною чи більшою відносно другої та третьої ділянки, друга ділянка виконана довжиною у співвідношенні, де друга ділянка є рівною або меншою відносно третьої ділянки, пази на внутрішній поверхні другої та третьої ділянки виконано так, що пази третьої ділянки в місці переходу третьої ділянки в другу ділянку є плавно перехідними у виступи другої ділянки. Суть корисної моделі полягає також і в тому, що внутрішній діаметр першої ділянки каналу ствола є або рівним щодо найбільшого діаметра каналу ствола другої та третьої ділянки, або більшим/меншим відносно найбільшого діаметра каналу ствола зазначених другої та третьої ділянок, внутрішній діаметр каналу ствола другої та третьої ділянки є переважно однаковим, внутрішній діаметр першої ділянки каналу ствола виконано або однаковим по всій її довжині, або зі змінами відносно діаметра каналу ствола в місці стику з другою ділянкою у ту чи іншу сторону по довжині першої ділянки відносно зазначеного місця стику каналу ствола, а перша ділянка каналу ствола виконано або круглого поперечного перетину, або овальною, або багатокутною, або будьякої іншої форми в поперечному перетині по всій довжині зазначеної ділянки. 5 Порівняльний аналіз корисної моделі із прототипом показує, що ствол для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичними кулями, який заявляється, відрізняється тим, що канал ствола складається принаймні з трьох ділянок, розташованих уздовж та осесиметрично відносно поздовжньої осі ствола, при цьому перша ділянка розташована в районі дульного зрізу, друга - в центральній частині ствола, а третя -- в задній частині ствола, що стикується із патронником, третя ділянка виконана з пазами на внутрішній поверхні каналу ствола, закрученими по спіралі, друга ділянка виконана з пазами на внутрішній поверхні каналу ствола, закрученими по спіралі в іншу сторону відносно пазів третьої ділянки, перша ділянка виконана з гладкою внутрішньою поверхнею каналу ствола, кожна з ділянок виконана довжиною у співвідношенні, де перша ділянка є рівною чи більшою відносно другої та третьої ділянки, друга ділянка виконана довжиною у співвідношенні, де друга ділянка є рівною або меншою відносно третьої ділянки, пази на внутрішній поверхні другої та третьої ділянки виконано так, що пази третьої ділянки в місці переходу третьої ділянки в другу ділянку є плавно перехідними у виступи другої ділянки, причому внутрішній діаметр першої ділянки каналу ствола є або рівним щодо найбільшого діаметра каналу ствола другої та третьої ділянок, або більшим/меншим відносно найбільшого діаметра каналу ствола зазначених другої та третьої ділянок, внутрішній діаметр каналу ствола другої та третьої ділянки є переважно однаковим, внутрішній діаметр першої ділянки каналу ствола виконано або однаковим по всій її довжині, або зі змінами відносно діаметра каналу ствола в місці стику з другою ділянкою у ту чи Іншу сторону по довжині першої ділянки відносно зазначеного місця стику каналу ствола, а перша ділянка каналу ствола виконано або круглого поперечного перетину, або овальною, або багатокутною, або будьякої іншої форми в поперечному перетині по всій довжині зазначеної ділянки. Таким чином, ствол для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичними кулями, який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, де на фіг. 1 показана конструктивно-компонувальна схема ствола для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичними кулями, який заявляється, на фіг. 2 показана схема кріплення ствола до стійки/рамки зброї, на фіг. 3-4 показані варіанти конструктивного виконання каналу ствола на першій ділянці, на фіг. 5 показана схема виконання пазів (в перетині А-А) на другій та третій ділянках ствола для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичними кулями, який заявляється, на фіг. 6-8 показані варіанти конст 53148 6 руктивного виконання каналу ствола на першій ділянці (у поперечному перетині Б-Б). Ствол для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичними кулями містить (як варіант конструктивного виконання - див фіг. 1-4) безпосередньо ствол (1), що складається із двох осесиметрично з'єднаних переднього (позиція 2) і заднього (позиція 3) циліндрів з постійним зовнішнім діаметром, відповідно, D1 і D2 кожного зі згаданих циліндрів (позиції 2 та 3), і наплив 4, закріплений на задньому циліндрі (позиція 3) (див. схему на фіг. 1). Конструктивно і технологічно передній циліндр (позиція 2) виконаний діаметром D1 меншим, ніж задній (позиція D2), де: D1 < D2 (див. схему на фіг. 1). Конструктивно і технологічно у передньому циліндрі (2) виконаний канал (5) (для проходу бойового вражаючого елемента - еластичної кулі), а в задньому циліндрі (3) виконаний патронник (6) (див. схему на фіг. 1). Зазначений канал (5) ствола (1) виконаний внутрішнім діаметром Dк меншим, ніж патронник (діаметр патронника - Dп, де: Dк L2, L1 > L3). Друга ділянка (14) виконана довжиною L2 у співвідношенні, де друга ділянка (14) є рівною або меншою відносно третьої ділянки (15), де: L2 = L3, або L2 d2 > d3, або d1 < d2 < d3). Конструктивно внутрішній діаметр каналу ствола другої (позиція 14) (діаметр d2) та третьої (позиція 15) (діаметр d3) ділянок є переважно однаковим (де: d2 = d3). Внутрішній діаметр d1 першої ділянки (13) каналу (5) ствола (1) виконано або однаковим по всій її довжині L1 (див. схеми на фіг. 1 та фіг. 3-4), або зі змінами відносно діаметра d1 каналу (5) ствола (1) в місці стику (22) з другою ділянкою (14) у ту чи іншу сторону по довжині Ll першої ділянки (13) відносно зазначеного місця стику (22) каналу (5) ствола (1) і дульного зрізу (17) - див. схеми на фіг. 3-4). Перша ділянка (13) каналу (5) ствола (1) виконано або круглого поперечного перетину (див. схему на фіг. 6), або овальною (див. схему на фіг. 7), або багатокутною (див. схему на фіг. 8), або будь-якої іншої форми в поперечному перетині по всій довжині Ll зазначеної ділянки (позиція 13) - див. схеми на фіг. 1 та на фіг. 3-4). Ствол для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичними кулями у складі зброї експлуатується таким чином. Попередньо виготовляють безпосередньо ствол (1), що складається із двох осесиметрично з'єднаних переднього (позиція 2) і заднього (позиція 3) циліндрів з постійним зовнішнім діаметром, відповідно, D1 і D2 кожного зі згаданих циліндрів (позиції 2 та 3). На задньому (позиція 3) циліндрі виконують наплив 4 (див. схему на фіг. 1). Конструктивно і технологічно передній циліндр (позиція 2) виконують діаметром D1 меншим, ніж задній (позиція D2), де: D1 < D2 (див. схему на фіг. 1). Конструктивно і технологічно у передньому циліндрі (2) виконують канал (5) (для проходу бойового вражаючого елемента - еластичної кулі), а в задньому циліндрі (3) виконують патронник (6) (див. схему на фіг. 1). Зазначений канал (5) ствола (1) технологічно виконують із внутрішнім діаметром Dк меншим, ніж патронник (діаметр патронника - Dп, де: Dк L2, L1 > L3). Другу ділянку (14) виконують довжиною L2 у співвідношенні, де друга ділянка (14) є рівною або меншою відносно третьої ділянки (15), де: L2 = L3, або L2 d2 > d3, або d1 < d2 < d3). Конструктивно внутрішній діаметр каналу ствола другої (позиція 14) (діаметр d2) та третьої (позиція 15) (діаметр d3) ділянок виконують таким, що він є переважно однаковим (де: d2 = d3). Внутрішній діаметр d1 першої ділянки (13) каналу (5) ствола (1) виконують або однаковим по всій її довжині LI (див. схему на фіг. 1), або зі змінами відносно діаметра d1 каналу (5) ствола (1) в місці стику (22) з другою ділянкою (14) у ту чи іншу сторону по довжині L1 першої ділянки (13) відносно зазначеного місця стику (22) каналу (5) ствола (1) і дульного зрізу (17) - див. схеми на фіг. 3-4). Першу ділянку (13) каналу (5) ствола (1) виконують або круглого поперечного перетину, або овального, або багатокутного, або будь-якої іншої форми в поперечному перетині по всій довжині L1 зазначеної ділянки (позиція 13) -див., відповідно, схеми на фіг. 6-8. На завершальному етапі виготовлення ствола для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичними кулями здійснюють заходи щодо нанесення хімічного покриття на внутрішні поверхні ствола (1) з наступним поліруванням усіх зазначених поверхонь каналу (5) ствола (1). 9 Виготовлений таким чином ствол (позиція 1) розміщують на зброї (наприклад, на 9-мм самозарядному пістолеті марки «ФОРТ-9»... «ФОРТ-12» [4], чи на 9-мм самозарядному пістолеті Макарова (ПМ) [5], чи на 7,62-мм револьвері системи «Наган» зразка 1895 року [6], або на інших конструктивних розробках зброї, у яких базовою моделлю є, наприклад, 9-мм самозарядний пістолет Макарова (ПМ) - пістолет «Вій», або 7,62-мм револьвер системи «Наган» зразка 1895 року - револьвер «Скат», або на інших конструктивних розробках, у яких базовою моделлю є інші конструкції вогнепальної зброї - пістолети та револьвери. Виготовлений за вищевказаною технологією ствол для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичними кулями є готовим до бойового застосування. У складі зброї (пістолета чи револьвера) ствол (позиція 1) для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичними кулями, який заявляється, експлуатується наступним чином. Для прикладу вибраний 9-мм самозарядний пістолет марки «ФОРТ-9»...«ФОРТ-12» [4], на якому встановлюється ствол, що заявляється. У патронник (6) ствола (1) вставляють патрон, який споряджений гумовим метальним снарядом еластичною кулею [8]. Зовнішні стінки гільзи при цьому будуть контактувати із внутрішньою поверхнею патронника. При цьому патрон, при вході в патронник (6), рухається по улоговинці (9), що виконана на скосі (8) напливу (4). При перебуванні патрона в патроннику(6) зброї, задня частина патрона конструктивно виступає за обріз згаданого патронника (6) не менше, ніж на 3 мм, а гумовий метальний снаряд - еластична куля (калібром 9...10 мм) упирається в стінки конусоподібного переходу (7) в канал (5) ствола (1). При ударному впливі ударником по капсюлюзапалювачу патрона, спрацьовує згаданий капсюль-запалювач і запалює метальний заряд, розміщений у гільзі. Під дією порохових газів, що розширюються, які утворилися при згорянні метального заряду (порохового заряду), гумовий метальний снаряд (еластична куля) буде втиснений через конусоподібний перехід (7) у внутрішній канал (5) ствола (1), а саме, в третю (задню) ділянку (позиція 15) каналу (5) ствола (1). Увійшовши в канал зазначеної третьої ділянки (15) каналу (5) ствола (1) метальний снаряд (еластична куля) буде переміщуватись по пазах (18) до місця стику (20) третьої (15) та другої (14) ділянок (пройшовши канал за довжиною L3). Пройшовши місце стику (20) метальний снаряд (еластична куля) увійде в канал другої ділянки (14) каналу (5) ствола (1), при цьому зміниться напрямок її закручування (у разі використання металевої кулі відбудеться різке гальмування кулі і її зупинка, з можливим або руйнуванням переднього циліндра (2) ствола (1), або із заклинюванням кулі у місці стику (20) третьої (15) та другої (14) ділянок). Пройшовши канал другої ділянки (14) каналу (5) ствола (1) (за довжиною L3) метальний снаряд (еластична куля) увійде в канал першої ділянки (13) каналу (5) ствола (1) в 53148 10 місці стику (22), де не буде подальшого закручування. Далі (також під наростаючим тиском порохових газів, що утворилися при згорянні метального заряду) гумовий метальний снаряд (еластична куля) буде переміщатися по довжині L1 передньої прямої ділянки (позиція 13) до дульного зрізу (17) каналу (5) ствола (1). При цьому тертя гумового метального снаряда (еластичної кулі [7]) об внутрішню поверхню каналу (5) ствола (1) на передній прямій ділянці (позиція 13), буде компенсуватися її гладкою поверхнею. Далі (також під наростаючим тиском порохових газів, що утворилися при згорянні метального заряду) гумовий метальний снаряд - еластична куля буде переміщатися по довжині L1 передньої прямої ділянки (позиція 13) каналу (5) ствола (1) убік дульного зрізу (17). При виході гумового метального снаряда (еластичної кулі [7]) за межі дульного зрізу (17) ствола (1), згаданий гумовий метальний снаряд буде розширюватися, приймаючи свою кулясту форму. Після виходу гумового метального снаряда (а саме, еластичної кулі) за межі дульного зрізу (17) ствола (1), він із заданою швидкістю по інерції буде продовжувати рух у бік цілі, при цьому напрямок польоту метального снаряда (еластичної кулі) формується на передній прямій ділянці (позиція 13) каналу (5) ствола (1). Спрацьовує автоматика зброї і стріляна гільза витягається з патронника (6) шляхом зачеплення її за фланець проточки викидачем зброї. Черговий патрон, що знаходиться в магазині зброї і є верхнім, під дією пружини подається до відкритою частини магазина. Спрацьовування механізмів зброї (типу 9-мм самозарядного пістолета марки «ФОРТ-9»... «ФОРТ-12») при пострілі наведено в [5]. Зброя (на якій встановлений ствол, що заявляється) є знову готовою до застосування. Підвищення ефективності застосування ствола для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичною кулею, який заявляється, у порівнянні з прототипом, досягається шляхом зміни конструкції ствола, а саме, зміною форми каналу ствола шляхом виконання на двох ділянках каналу ствола двох спіралей із сходящимися назустріч витками, які мають різний напрям крутки, що будуть гальмувати рух кулі в районі переходу однієї спіралі в іншу. Підвищення ефективності застосування ствола для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичною кулею, який заявляється, у порівнянні з прототипом, досягається шляхом виконання першої (передньої) ділянки каналу ствола по її довжині будь-якої форми в поперечному перетині (щоб не допустити використання боєприпасів (патронів), які споряджені снарядами смертельної дії (калібру 5,45 мм, 7,62 мм і більше), наприклад, металевими кулями з кінетичною енергією удару більше 250 кг/см2) [8]. Джерела інформації 11 1. Ф.К.Бабак «Все о пистолетах и револьверах», издат. ПОЛИГОН, Санкт-Петербург, 2003, стор. 195 - аналог. 2. Ю.В. Шокарев «Большая энциклопедия оружия», М., Издательство ЗАО «РОСМЭНПРЕСС», 2007, стор. 38 (мал. револьвера системи «Сміт-Вессон» 17 моделі) - аналог. 3. Ю.В. Шокарев «Большая энциклопедия оружия», М., Издательство ЗАО «РОСМЭНПРЕСС», 2007, стор. 61 (мал. розібраного на складові частини пістолета) - прототип. 4. Наставление по стрелковому делу. 9-мм пистолет «ФОРТ», Видавництво МВС України, 2004. 53148 12 5. Наставление по стрелковому делу. 9-мм пистолет Макарова (ПМ), - М,:Военное издательство, 1986. 6. Ю.В. Шокарев «Большая энциклопедия оружия», М., Издательство ЗАО «РОСМЭНПРЕСС», 2007, стр. 106. 7. Журнал "Техника специального назначения". Учредитель и издатель 000 "Альфа-Центр" и "Альфа-Бюро", - Киев, № 1, январь 2001, стор. 34 39,стор. 38, позиція 42. 8. Стрелковое оружие. Издание 4-е, исправленное и дополненное. - Минск, 000 «Попурри», 1999, стр. 46-47 «9-мм пистолетный патрон 9х18ПМ». 13 Комп’ютерна верстка Г. Паяльніков 53148 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
