Пристрій захисного відключення, функціонально незалежний від напруги живлення, комбінований

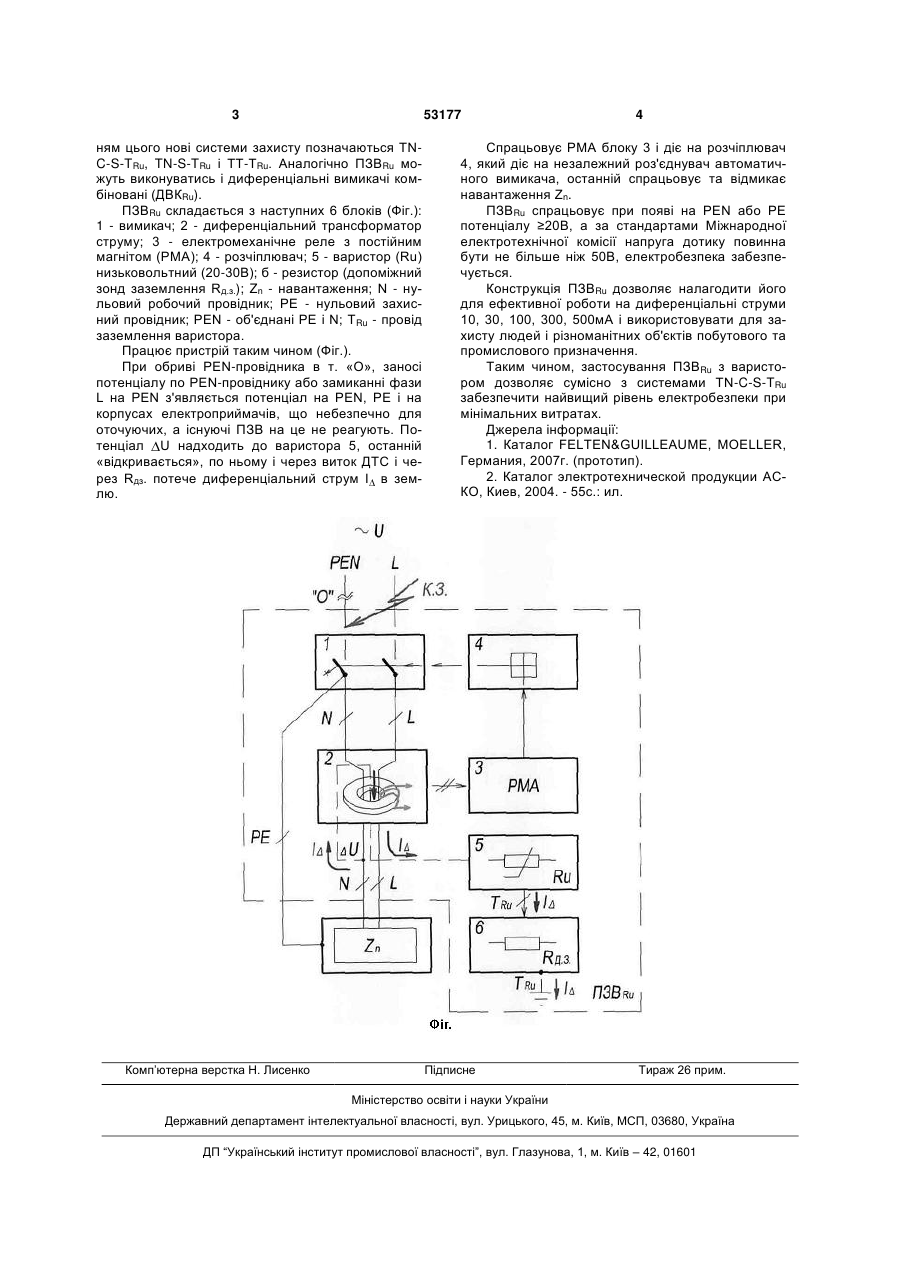

Пристрій захисного відключення, функціонально незалежний від напруги живлення, комбінований, що містить вимикач, диференціальний трансформатор струму (ДТС), електромеханічне реле з постійним магнітом і розчіплювач, який відрізняється тим, що в ДТС вмонтований виток, в ланцюг якого ввімкнутий варистор, котрий з'єднується з землею через допоміжний зонд заземлення. (19) (21) u201003813 (22) 02.04.2010 (24) 27.09.2010 (46) 27.09.2010, Бюл.№ 18, 2010 р. (72) НОСАНОВ МИКОЛА ІЛЛІЧ, РОМАНОВА ТЕТЯНА ІВАНІВНА, ШАТАЛОВ В'ЯЧЕСЛАВ ІВАНОВИЧ (73) НОСАНОВ МИКОЛА ІЛЛІЧ, РОМАНОВА ТЕТЯНА ІВАНІВНА 3 53177 ням цього нові системи захисту позначаються TNC-S-TRu, TN-S-TRu і ТТ-ТRu. Аналогічно ПЗВRu можуть виконуватись і диференціальні вимикачі комбіновані (ДВКRu). ПЗВRu складається з наступних 6 блоків (Фіг.): 1 - вимикач; 2 - диференціальний трансформатор струму; 3 - електромеханічне реле з постійним магнітом (РМА); 4 - розчіплювач; 5 - варистор (Ru) низьковольтний (20-30В); б - резистор (допоміжний зонд заземлення Rд.з.); Zn - навантаження; N - нульовий робочий провідник; РЕ - нульовий захисний провідник; PEN - об'єднані РЕ і N; TRu - провід заземлення варистора. Працює пристрій таким чином (Фіг.). При обриві РEN-провідника в т. «О», заносі потенціалу по РEN-провіднику або замиканні фази L на PEN з'являється потенціал на PEN, РЕ і на корпусах електроприймачів, що небезпечно для оточуючих, а існуючі ПЗВ на це не реагують. Потенціал U надходить до варистора 5, останній «відкривається», по ньому і через виток ДТС і через Rдз. потече диференціальний струм I в землю. Комп’ютерна верстка Н. Лиcенко 4 Спрацьовує РМА блоку 3 і діє на розчіплювач 4, який діє на незалежний роз'єднувач автоматичного вимикача, останній спрацьовує та відмикає навантаження Zn. ПЗВRu спрацьовує при появі на PEN або РЕ потенціалу ≥20В, а за стандартами Міжнародної електротехнічної комісії напруга дотику повинна бути не більше ніж 50В, електробезпека забезпечується. Конструкція ПЗВRu дозволяє налагодити його для ефективної роботи на диференціальні струми 10, 30, 100, 300, 500мА і використовувати для захисту людей і різноманітних об'єктів побутового та промислового призначення. Таким чином, застосування ПЗВRu з варистором дозволяє сумісно з системами TN-C-S-TRu забезпечити найвищий рівень електробезпеки при мінімальних витратах. Джерела інформації: 1. Каталог FELTEN&GUILLEAUME, MOELLER, Германия, 2007г. (прототип). 2. Каталог электротехнической продукции АСКО, Киев, 2004. - 55с.: ил. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
