Комплексна мікролігатура для мікролегування сталі

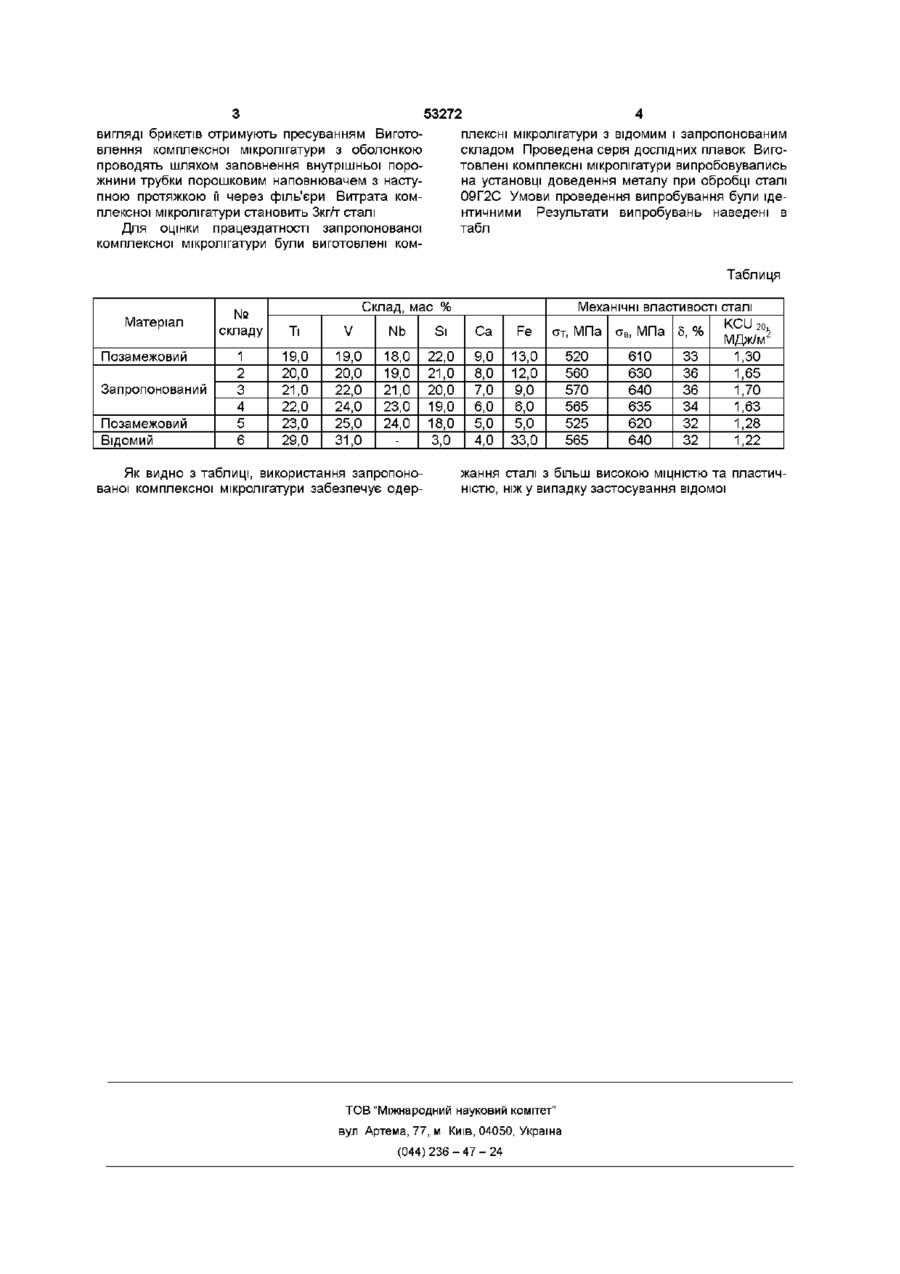

Комплексна мікролігатура для мікролегування сталі, що містить титан, ванадій, кремній, кальцій і залізо, яка відрізняється тим, що вона додатково містить ніобій при наступному співвідношенні компонентів, мас % титан 20-22 ванадій 20-24 кремній 19-21 кальцій 6-8 ніобій 19-23 залізо решта Винахід відноситься до області чорної металурги і може бути використаний для мікролегування трубних і суднових марок сталі Трубні і суднові марки сталі повинні мати високі МІЦНІСТЬ, пластичність і ударну в'язкість Одним із способів досягнення цього завдання є комплексне мікролегування сталі комплексними мікролігатурами (порошковими дротами, брикетами, гранулами, і т п), що містять ХІМІЧНО активні елементи Відомий компакт-матеріал, який використовується для мікролегування, що містить у мас % бор 4 - 6, титан 1 7 - 2 2 , алюміній 32 - 37, кальцій 1 5 - 2 0 , залізо 22 - 25 [патент України № 12971, МКВ 5 В22Д11/10,1993] Залишковий вміст бору в сталі не може бути більшим 0,003%, тому що при цьому різко підвищується крихкість сталі Таким чином застосування даного компакт-матеріалу припускає витрати його не більш О.бкгл" При цьому залишковий вміст титану складає 0,01%, що недостатньо для одержання сталей з високими ковий вміст титану і ванадію у сталі складає 0,07 0,08 мас %, що дає можливість отримати сталь з високою МІЦНІСТЮ Поряд з цим, сталь, отримана з використанням цього компакт-матеріалу характеризується порівняно низьким рівнем ударної в'язкості і пластичності В основу винаходу поставлена задача створення комплексної мікролігатури, яка при використанні її при мікролегуванні сталі, забезпечить отримання сталі з високою МІЦНІСТЮ І пластичністю Поставлена задача досягається тим, що комплексна мікролігатура для мікролегування сталі, що містить титан, ванадій, кремній, кальцій і залізо додатково містить ніобій при такому співвідношенні компонентів, мас % титан 20 - 22 ванадій 20 - 24 кремній 19 - 21 кальцій 6 -8 ніобій 19-23 залізо решта Ніобій сприяє дисперсійному зміцненню сталі за рахунок утворення карбонітридів Nb(C,N) При цьому відбувається підвищення МІЦНОСТІ та ударної в'язкості сталі Запропоновану комплексну мікролігатуру виготовляють як без оболонки (наприклад, у вигляді брикету), так і з оболонкою - (наприклад, у вигляді порошкового дроту) Комплексну мікролігатуру у характеристиками МІЦНОСТІ Найбільше близьким за технічною суттю до запропонованого винаходу є компакт-матеріал, який містить у мас % титан 28 - ЗО, ванадій ЗО 32, залізо 31 - 35 кальцій 3 - 5, кремній - решта [ас СРСР № 1788031, МКВ 5 С21С7/00, В22Д11/10 1991] При мікролегуванні сталі даним матеріалом оптимальна витрата компактматеріалу дорівнює Зкгл" В цьому випадку залиш со Ю 53272 вигляді брикетів отримують пресуванням Виготовлення комплексної мікролігатури з оболонкою проводять шляхом заповнення внутрішньої порожнини трубки порошковим наповнювачем з наступною протяжкою її через філь'єри Витрата комплексної мікролігатури становить Зкгл" сталі Для оцінки працездатності запропонованої комплексної мікролігатури були виготовлені ком плексні мікролігатури з відомим і запропонованим складом Проведена серія дослідних плавок Виготовлені комплексні мікролігатури випробовувались на установці доведення металу при обробці сталі 09Г2С Умови проведення випробування були ідентичними Результати випробувань наведені в табл Таблиця Матеріал Позамежовий Запропонований Позамежовий Відомий Склад, мас % № складу Ті V Nb Si Са Fe 1 2 3 4 5 6 19,0 20,0 21,0 22,0 23,0 29,0 19,0 20,0 22,0 24,0 25,0 31,0 18,0 19,0 21,0 23,0 24,0 22,0 21,0 20,0 19,0 18,0 3,0 9,0 8,0 7,0 6,0 5,0 4,0 Механічні властивості сталі KCU 20 от, МПа (Тв, МПа 5, % 13,0 12,0 9,0 6,0 5,0 33,0 Як видно з таблиці, використання запропонованої комплексної мікролігатури забезпечує одер 520 560 570 565 525 565 610 630 640 635 620 640 33 36 36 34 32 32 МДж/м 1,30 1,65 1,70 1,63 1,28 1,22 жання сталі з більш високою МІЦНІСТЮ та пластичністю, ніж у випадку застосування відомої ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
