Колектор для низькошвидкісної електричної машини
Номер патенту: 5330
Опубліковано: 15.03.2005
Автори: Лановий Володимир Григорович, Федосеєва Валентина Федорівна, Циганова Тетяна Петрівна, Санченко Олександр Володимирович, Пономарьов В'ячеслав Павлович, Рибка Яків Володимирович, Лазарев Георгій Венедиктович
Формула / Реферат
1. Колектор для низькошвидкісної електричної машини, що включає циліндричну втулку, співвісну осі якоря, з рівномірно розміщеними на її зовнішній поверхні аксіальними пазами, у яких нерухомо встановлені основною своєю частиною ізольовані колекторні пластини, що стикуються з контактними щітками і оснащені з боку обмотки якоря L-подібно направленими назовні від поверхні циліндричної втулки гребінцями з висотою
, які на їх вільному кінці для приєднання провідників обмотки якоря обладнані, наприклад, площинними конструктивними елементами з можливістю розміщення їх під кутом
відносно площини гребінця на висоті
, а основна частина колекторної пластини має виступ, направлений у тіло циліндричної втулки, який відрізняється тим, що зазначений виступ має принаймні одну опуклу ділянку, утворену гладкими площинами, наприклад такими, що основні частини колекторних пластин разом з виступом мають Г- , Т- або П-подібний поперечний переріз, при цьому форма поперечного перерізу аксіального паза циліндричної втулки, у якому встановлена колекторна пластина, наприклад, за допомогою клейового з'єднання вздовж усієї поверхні її контакту з поверхнею аксіального паза, і відповідає формі опуклої ділянки основної частини колекторної пластини.
2. Колектор за п. 1, який відрізняється тим, що циліндричну втулку, встановлену на осі якоря, виконано з ізоляційного матеріалу.
3. Колектор за пп. 1 або 2, який відрізняється тим, що конструктивний елемент для приєднання провідників обмотки якоря, розміщений на вільному кінці гребінця, виконаний у вигляді однієї або кількох складових частин, наприклад, U-, Y-подібним - із двох або Ш-подібним - з трьох складових частин, при цьому останні виконані цілісними або з принаймні одним розміщеним симетрично або асиметрично по відношенню до осі зазначеного конструктивного елемента, наприклад овальним, отвором .
Текст

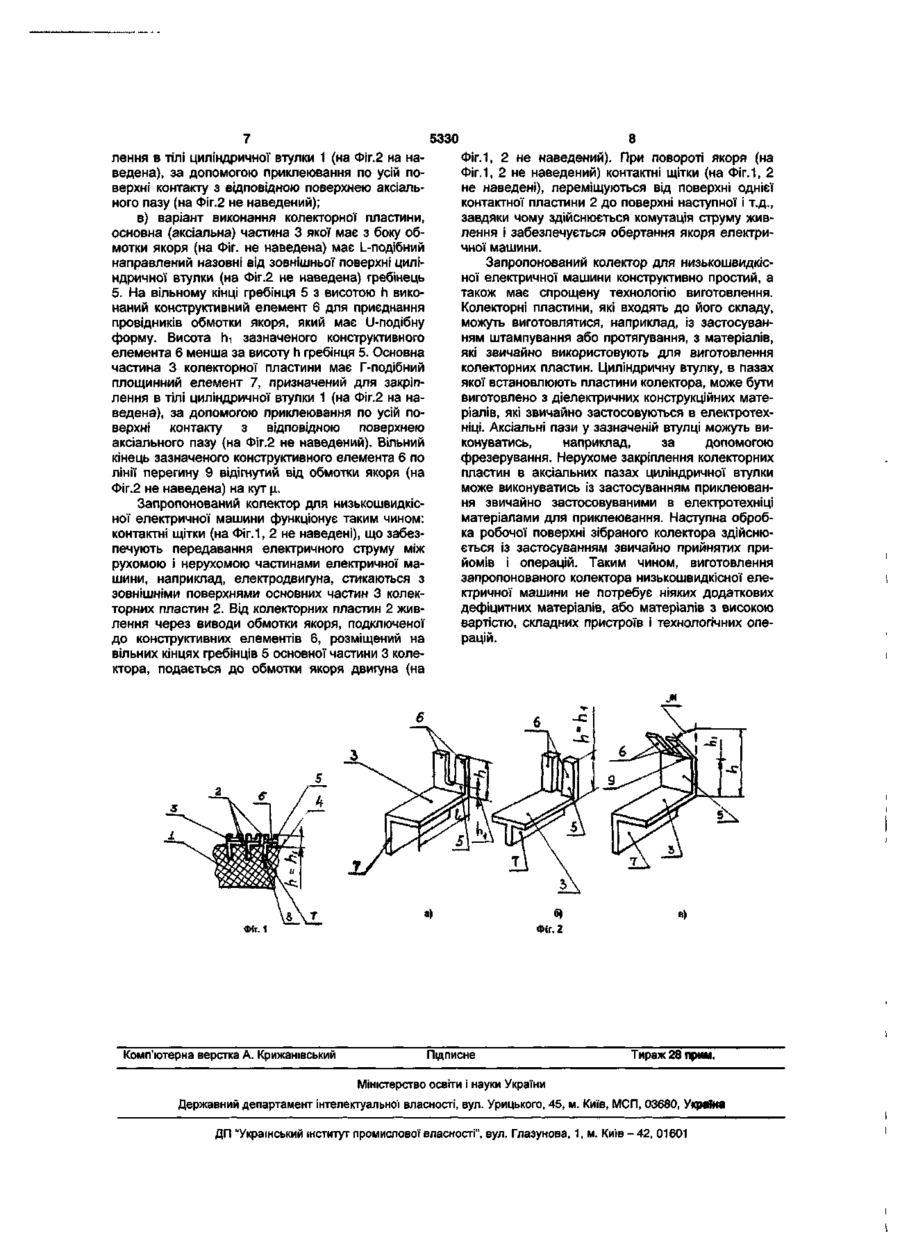

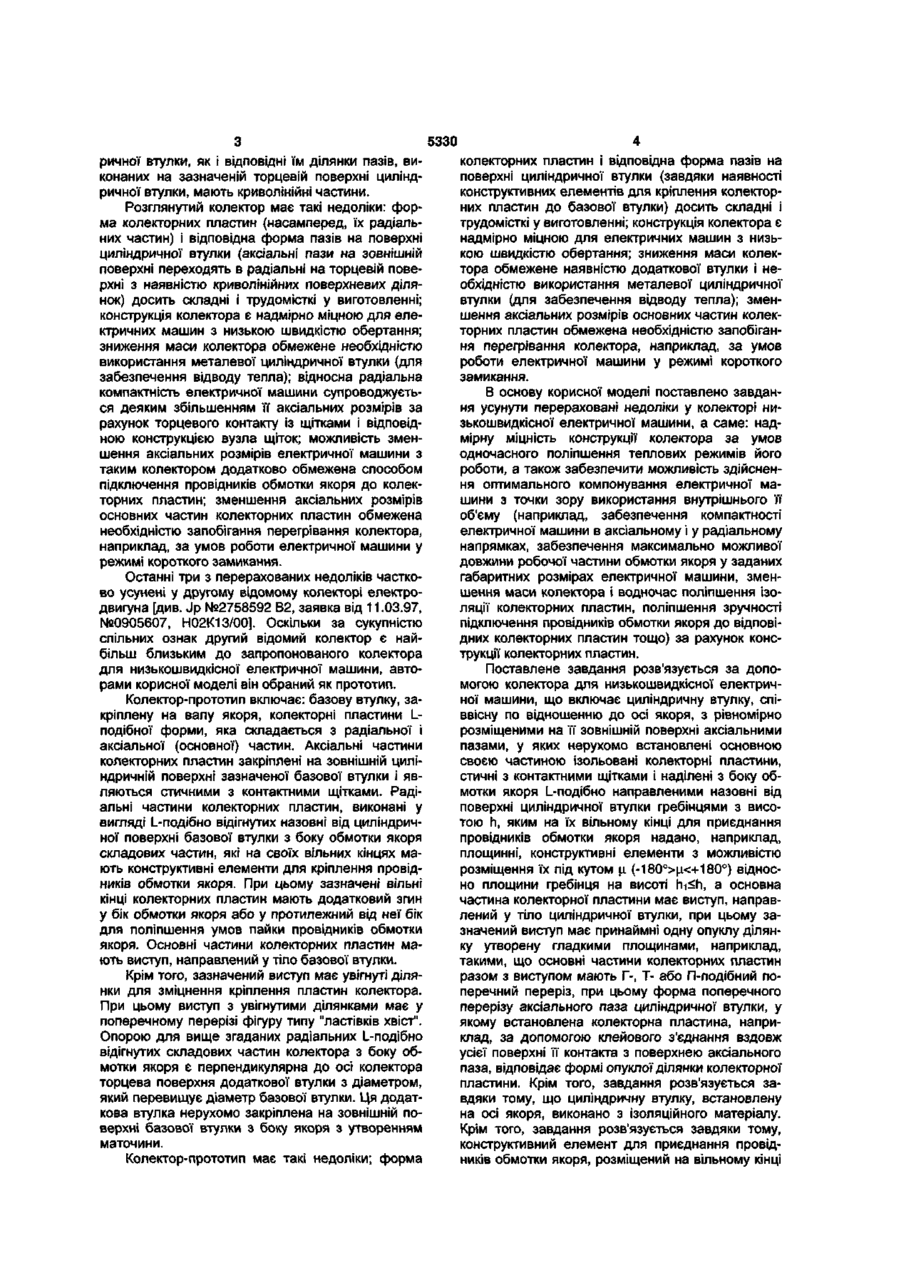

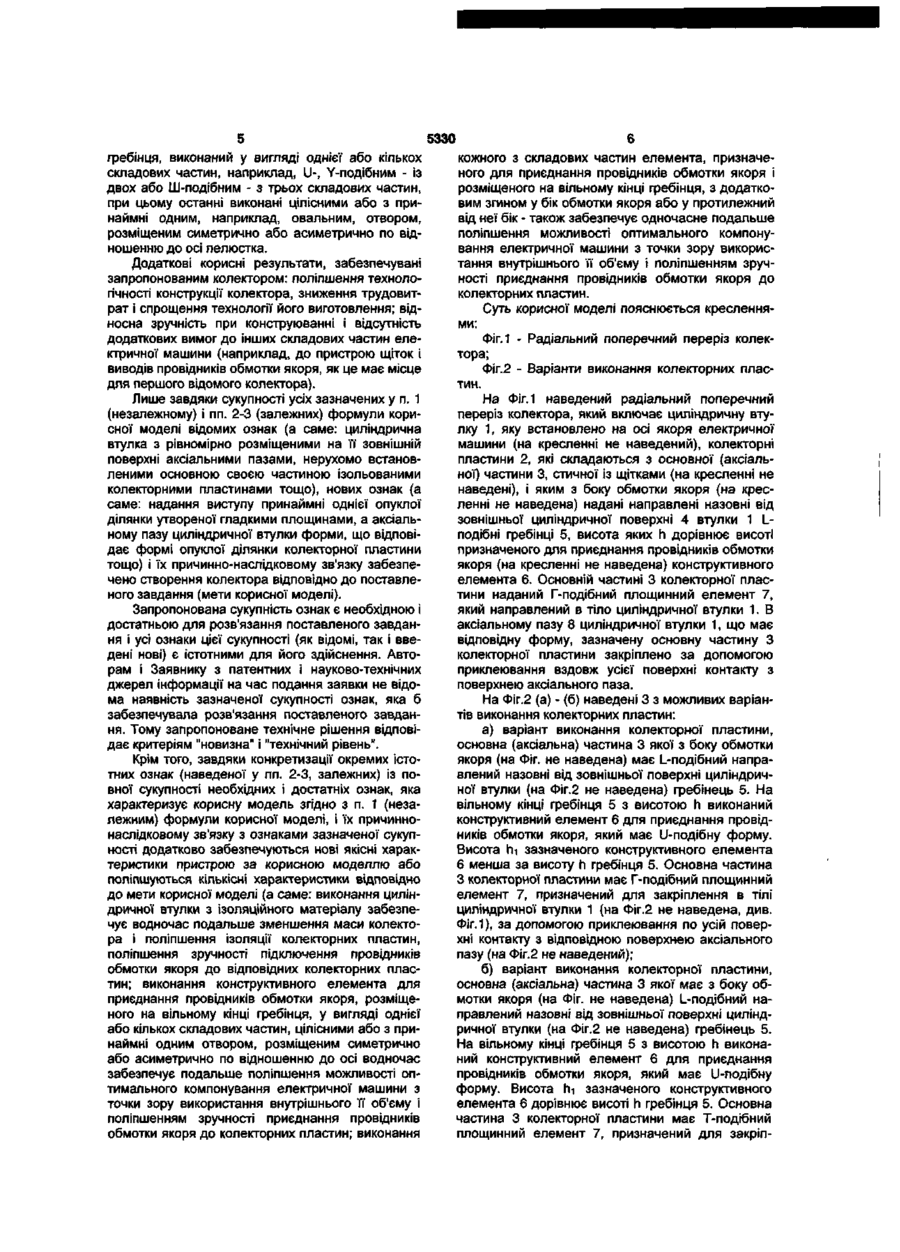

1. Колектор для низькошвидкісної електричної машини, що включає циліндричну втулку, співвісну осі якоря, з рівномірно розміщеними на її зовнішній поверхні аксіальними пазами, у яких нерухомо встановлені основною своєю частиною ізольовані колекторні пластини, що стикуються з контактними щітками і оснащені з боку обмотки якоря L-подібно направленими назовні від поверхні циліндричної втулки гребінцями з висотою п , які на їх вільному кінці для приєднання провідників обмотки якоря обладнані, наприклад, площинними конструктивними елементами з можливістю розміщення їх під кутом ц(-180 о >(і
ДивитисяДодаткова інформація
Назва патенту англійськоюCommutator of a low-speed electric machine
Назва патенту російськоюКоллектор низкоскоростной электрической машины
МПК / Мітки
МПК: H02K 13/00
Мітки: колектор, електричної, низькошвидкісної, машини
