Пристрій для кріплення та вивільнення інструмента

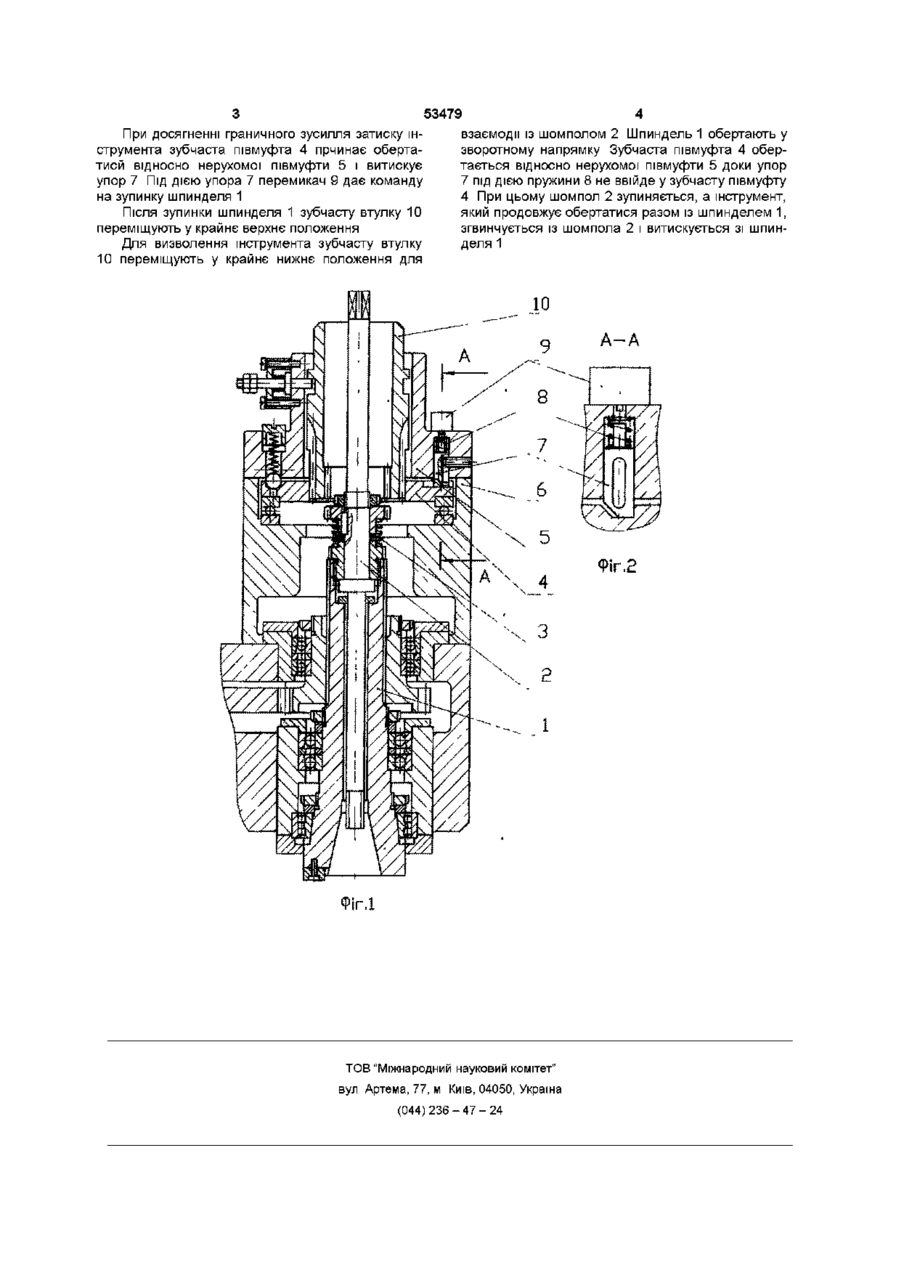

Пристрій для кріплення та визволення інструмента у шпинделі верстата, приводом якого є привід обертання шпинделя і який має підпружинений шомпол, муфту граничного момен ту, одна з півмуфт якої нерухомо зв'язана з корпусом шпиндельного вузла і містить підпружинений упор, який взаємодіє з пазом другої зубчастої півмуфти, яка розміщена у корпусі шпиндельного вузла з можливістю обертання в обох напрямках при перевантаженні, який відрізняється тим, що він має зубчасту втулку, яка розміщена у муфті граничного моменту з можливістю при переміщенні взаємодії з шомполом Винахід відноситься до галузі верстатобудування, а саме до пристроїв для кріплення та визволення інструмента у шпинделі верстата Відомий пристрій для кріплення та визволення інструментау шпинделі верстата, приводом якого є привод обертання шпинделя і який має підпружинений шомпол, муфту граничного моменту, одна з півмуфт якої нерухомо зв'язана з корпусом шпиндельного вузла і містить підпружинений упор, який взаємодіє з пазом другої зубчастої півмуфти, яка розміщена у корпусі шпиндельного вузла з можливістю обертання в обох напрямках при перевантаженні і взаімодіяти із шомполом при переміщенні ПІНОЛІ у крайнє верхнє положення (див Авторське свідоцтво СРСР№ 261111, М Кл В23С 5/26) Такий пристрій можливо використовувати тільки у верстатах із рухомою піноллю В основу винаходу поставлена задача шляхом зміни конструктивних елементів розширити функціональні можливості пристрою для кріплення та визволення інструмента у шпинделі верстата, що дозволить використовувати його у верстатах із рухомою піноллю і без ПІНОЛІ Поставлена задача вирішується тим, що пристрій для кріплення та визволення інструмента у шпинделі верстата, приводом якого є привод обертання шпинделя і який має підпружинений шомпол, муфту граничного моменту, одна з півмуфт якої нерухомо зв'язана з корпусом шпиндельного вузла і містить підпружинений упор, який взаємодіє з пазом другої зубчастої півмуфти, яка розміщена у корпусі шпиндельного вузла з можливістю обертання в обох напрямках при перевантаженні, згідно з винаходом, має зубчасту втулку, яка розміщена у муфті граничного моменту з можливістю при переміщенні взаємодіяти із шомполом Наявність зубчастої втулки, яка розміщена у муфті граничного моменту з можливістю при переміщенні взаємодіяти із шомполом, дозволяє виконувати кріплення та визволення інструмента у шпинделі верстатів з рухомою піноллю і без ПІНОЛІ, що розширює функціональні можливості пристрою Суть винаходу пояснюється кресленням, де на фіг 1 зображений запропонований пристрій в осьовому розрізі, на фіг 2 - розріз А-А на фіг 1 Пристрій має розміщений у шпинделі 1 шомпол 2, розміщену на шомполі 2 пружину 3, муфту граничного моменту, яка має зубчасту півмуфту 4 і півмуфту 5 Півмуфта 5 нерухомо зв'язана з корпусом 6 шпиндельного вузла Упор 7, пружина 8, перемикач 9 розміщені у півмуфті 5 Зубчаста втулка 10 розміщена у муфті граничного моменту Пристрій працює таким чином Для кріплення інструмента (на кресленні не зображений) зубчасту втулку 10 переміщують у крайнє нижнє положення для взаємодії із шомполом 2 Інструмент нагвинчують на кілька ниток різі шомпола 2 Потім вмикають обертання шпинделя 1, який разом з інструментом обертається навколо шомпола 2 Муфта граничного момента утримує шомпол 2 від обертання Інструмент при цьому нагвинчується на різь шомпола 2 і переміщується уздовж шпинделя 1, затягуючись у його конусному отвору о> со Ю 53479 При досягненні граничного зусилля затиску інструмента зубчаста півмуфта 4 прчинає обертатисй відносно нерухомої півмуфти 5 і витискує упор 7 Під ДІЄЮ упора 7 перемикач 9 дає команду на зупинку шпинделя 1 Після зупинки шпинделя 1 зубчасту втулку 10 переміщують у крайнє верхнє положення Для визволення інструмента зубчасту втулку 10 переміщують у крайнє нижнє положення для взаємодії із шомполом 2 Шпиндель 1 обертають у зворотному напрямку Зубчаста півмуфта 4 обертається відносно нерухомої півмуфти 5 доки упор 7 під дією пружини 8 не ввійде у зубчасту півмуфту 4 При цьому шомпол 2 зупиняється, а інструмент, який продовжує обертатися разом із шпинделем 1, згвинчується із шомпола 2 і витискується зі шпинделя 1 А-А Фіг.1 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
