Пристрій для кріплення апаратури

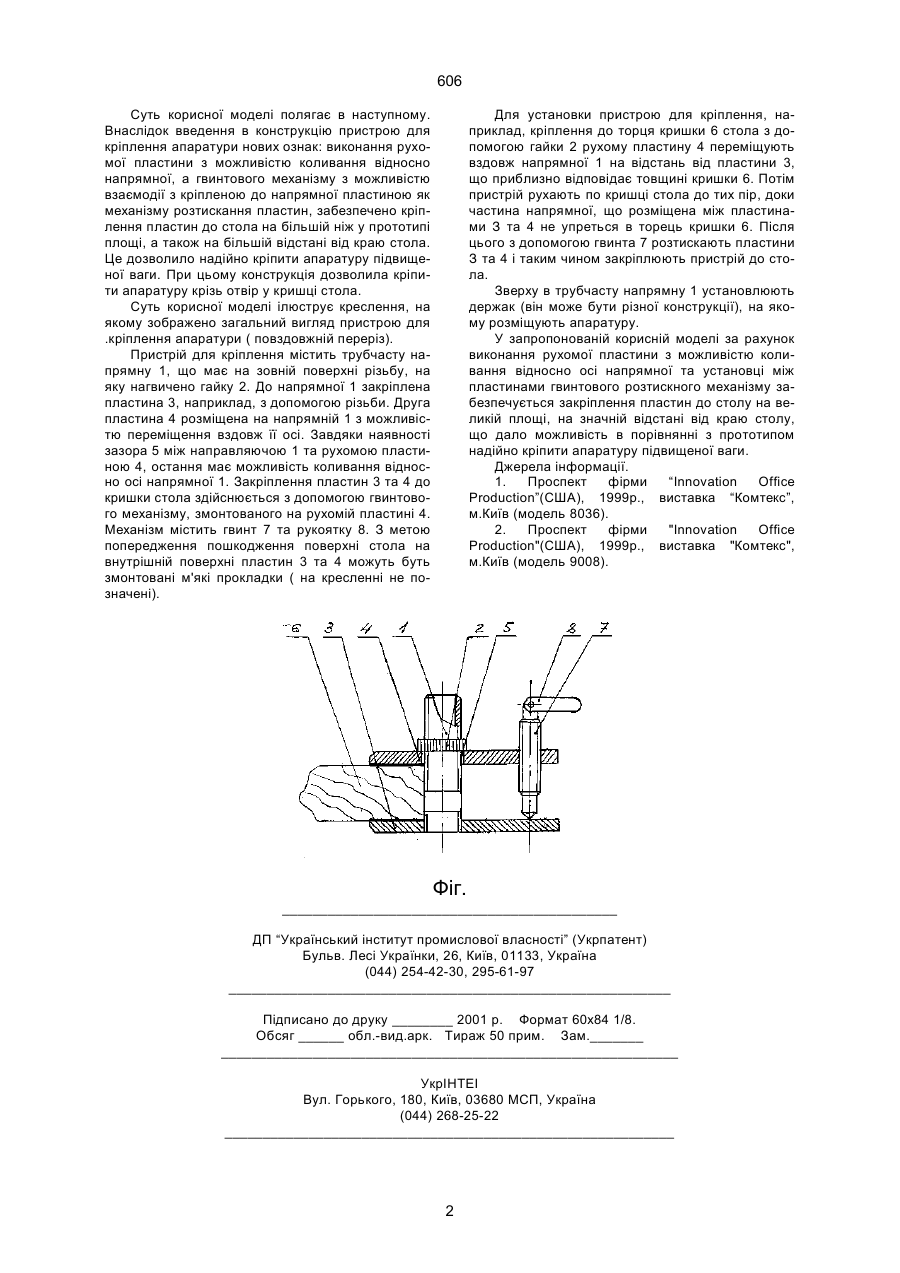

Пристрій для кріплення апаратури, що містить пару пластин, розміщених на трубчастій на 606 Для установки пристрою для кріплення, наприклад, кріплення до торця кришки 6 стола з допомогою гайки 2 рухому пластину 4 переміщують вздовж напрямної 1 на відстань від пластини 3, що приблизно відповідає товщині кришки 6. Потім пристрій рухають по кришці стола до тих пір, доки частина напрямної, що розміщена між пластинами З та 4 не упреться в торець кришки 6. Після цього з допомогою гвинта 7 розтискають пластини З та 4 і таким чином закріплюють пристрій до стола. Зверху в трубчасту напрямну 1 установлюють держак (він може бути різної конструкції), на якому розміщують апаратуру. У запропонованій корисній моделі за рахунок виконання рухомої пластини з можливістю коливання відносно осі напрямної та установці між пластинами гвинтового розтискного механізму забезпечується закріплення пластин до столу на великій площі, на значній відстані від краю столу, що дало можливість в порівнянні з прототипом надійно кріпити апаратуру підвищеної ваги. Джерела інформації. 1. Проспект фірми “Innovation Office Production”(CШA), 1999р., виставка “Комтекс”, м.Київ (модель 8036). 2. Проспект фірми "Innovation Office Production"(CШA), 1999р., виставка "Комтекс", м.Київ (модель 9008). Суть корисної моделі полягає в наступному. Внаслідок введення в конструкцію пристрою для кріплення апаратури нових ознак: виконання рухомої пластини з можливістю коливання відносно напрямної, а гвинтового механізму з можливістю взаємодії з кріпленою до напрямної пластиною як механізму розтискання пластин, забезпечено кріплення пластин до стола на більшій ніж у прототипі площі, а також на більшій відстані від краю стола. Це дозволило надійно кріпити апаратуру підвищеної ваги. При цьому конструкція дозволила кріпити апаратуру крізь отвір у кришці стола. Суть корисної моделі ілюструє креслення, на якому зображено загальний вигляд пристрою для .кріплення апаратури ( повздовжній переріз). Пристрій для кріплення містить трубчасту напрямну 1, що має на зовній поверхні різьбу, на яку нагвичено гайку 2. До напрямної 1 закріплена пластина 3, наприклад, з допомогою різьби. Друга пластина 4 розміщена на напрямній 1 з можливістю переміщення вздовж її осі. Завдяки наявності зазора 5 між направляючою 1 та рухомою пластиною 4, остання має можливість коливання відносно осі напрямної 1. Закріплення пластин 3 та 4 до кришки стола здійснюється з допомогою гвинтового механізму, змонтованого на рухомій пластині 4. Механізм містить гвинт 7 та рукоятку 8. З метою попередження пошкодження поверхні стола на внутрішній поверхні пластин 3 та 4 можуть буть змонтовані м'які прокладки ( на кресленні не позначені). Фіг. ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 2
