Пристрій для кріплення та звільнення інструмента у шпинделі верстата

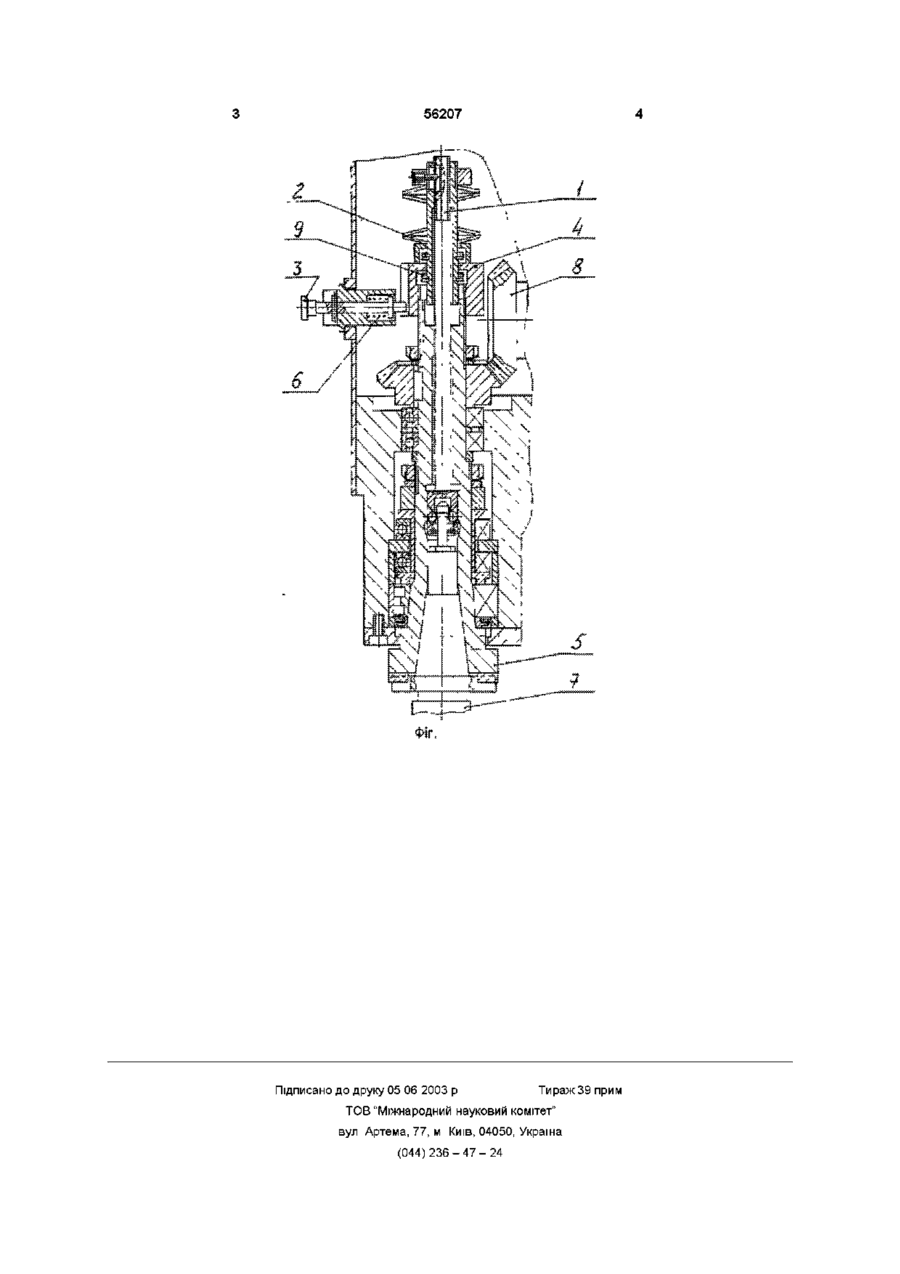

Пристрій для кріплення та звільнення інструмента у шпинделі верстата, який містить шомпол, привід переміщення шомпола та затискні пружини, який відрізняється тим, що він містить гайку, яка розміщена на шпинделі з можливістю взаємодії з затискними пружинами і шомполом, та упор, який встановлений в корпусі шпиндельного вузла з можливістю взаємодії з гайкою, при цьому приводом переміщення шомпола є привід обертання шпинделя Винахід відноситься до галузі верстатобудування, а саме до пристроїв для кріплення та визволення інструмента у шпинделі верстата Відомий пристрій для кріплення та визволення інструмента у шпинделі верстата, який містить шомпол, природ переміщення шомпола та затискні пружини (див наприклад, "Станки с числовым програмным управлением (специализированные)" под редакцией В А Лешенко, Москва, Машиностроение, 1979, стр 110) У відомому пристрої переміщення шомпола виконує гідроциліндр Наявність пдроприводу ускладнює та здорожує пристрій В основу винаходу поставлена задача в пристрої для кріплення та визволення інструмента шляхом зміни конструктивних елементів спростити привод переміщення шомпола Поставлена задача вирішується тим, що пристрій для кріплення та визволення інструмента у шпинделі верстата, який містить шомпол, привод переміщення шомпола та затискні пружини, має гайку яка розміщена на шпинделі з можливістю взаємодії з затискними пружинами і шомполом, та упор, який встановлений в корпусі шпиндельного вузла з можливістю взаємодії з гайкою, при цьому приводом переміщення шомпола праве привод обертання шпинделя Наявність гайки, яка розміщена на шпинделі та взаємодії з затискними пружинами та шомполом а також наявність упора, який взаємодіє з гайкою під час кріплення та визволення інструмента, дозволяє використати привод обертання шпинделя для переміщення шомпола і таким чином виключити присутність додаткового пдроприводу Суть винаходу пояснюється кресленням (фіг) Пристрій має шомпол 1, затискні пружини 2, упор З, який встановлений в корпусі шпиндельного вузла, та гайку 4, яка розміщена на шпинделі 5 Пружина 6 притискує упор З Пристрій працює таким чином Вставляють інструмент 7 у шпиндель 5 та обертають останній спеціальним ключем Гайка 4, в пазу якої розмішений упор 3, переміщується уздовж шпинделя 5, затискує пружини 2, при цьому шомпол 1 переміщується та затягує інструмент 7 Після попереднього кріплення інструмента 7 включають привод 8 обертання шпинделя 5 на малої швидкості і виконують остаточне кріплення інструмента 7 Після ЦЬОГО ВИВОДЯТЬ упор 3 з гайки 4 Для визволення інструмента 7 з шпинделя 5 вводять за допомогою пружини 6 упор 3 в паз гайки 4 і включають привод 8 на зворотне обертання шпинделя 5 на малої швидкості Гайка 4 переміщується уздовж шпинделя 5 в зворотному напрямку, визволяє пружини 2, упирається у кільце 9 шомпола 1 і змушує переміщуватися шомпол 1, який виштовхує інструмент 7 з шпинделя 5 о (О ю 56207 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
