Щілинний інжекційний пальник

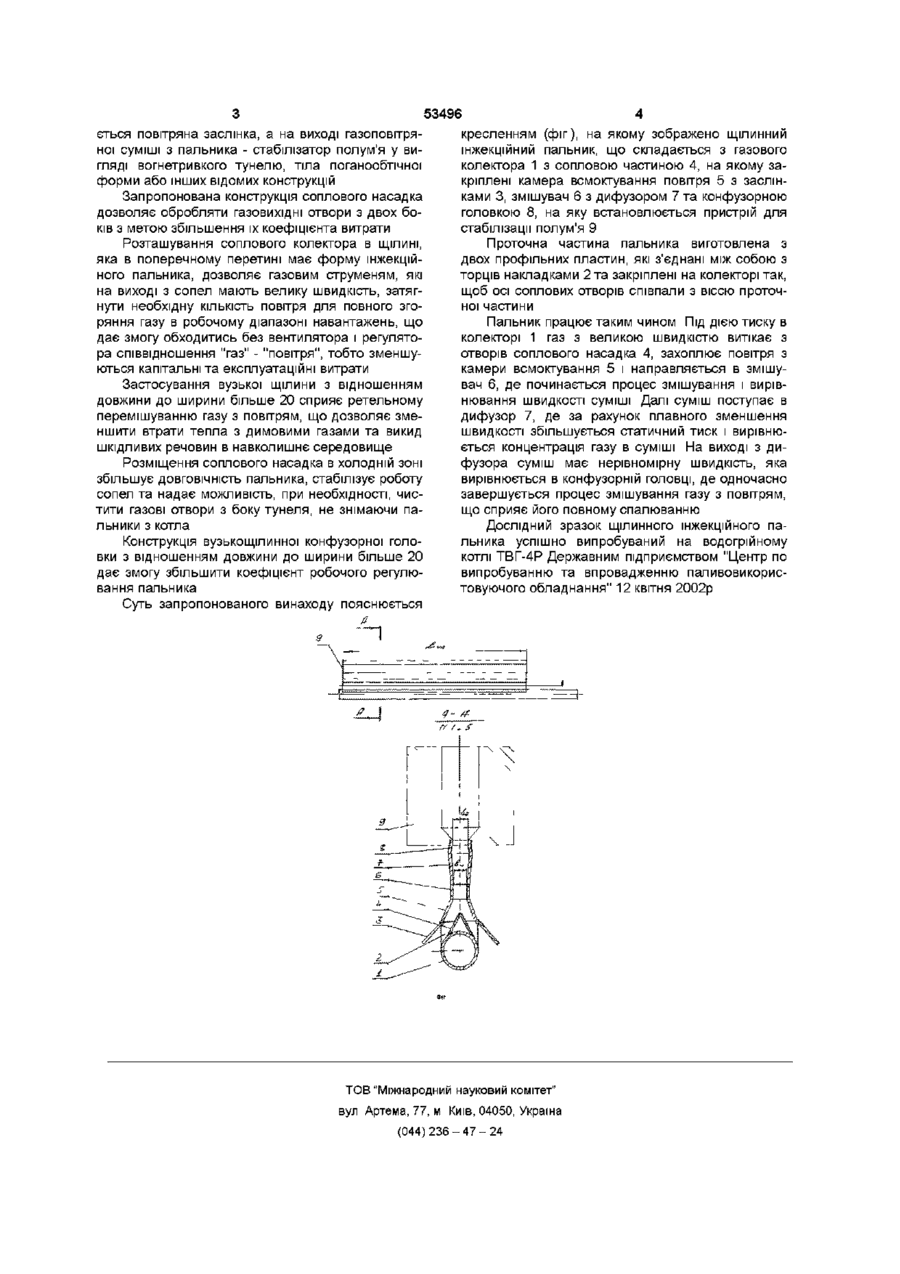

Щілинний інжекційний пальник, що містить колектор з газовипускними отворами, камеру ВІДОМІ ЩІЛИННІ пальники з примусовою пода чею повітря за авторським свідоцтвом №682961/24 від 21 10 1960р , а також ЩІЛИННІ пальники розробки інституту "Укрдіпрошжпроект" та Інституту Газу НАН України Найбільш близьким аналогом пристрою, що заявляється, обраним як прототип, є череневий щілинний пальник середнього тиску для котлів ТВГ та КВГ розробки Інституту Газу НАН України Пальник складається з газового колектора стальної труби з двома рядами газовипускних отворів, розташованих в шахматному порядку під кутом 45° від вертикальної осі Колектор встановлено на черені топки по осі щілини з вогнетривкої цегли над листом, що має отвори для подачі вентиляторного повітря Загальними суттєвими ознаками відомого та пристрою, що заявляється, є газовий колектор з отворами для виходу газу та щілина Для роботи відомого череневого щілинного пальника необхідно примусово подавати повітря, на що витрачається електроенергія Газовий колектор розташований в зоні високих температур і нагрівається до 300 - 500°С, що призводить до швидкого закоксовування газових отворів і перевитрати палива Для чистки газовипускних отворів пальники необхідно виймати з топки, тому що отвори розміщені під кутом 45° від вертикальної осі (О ^ со Ю 53496 кресленням (фіг), на якому зображено щілинний ється повітряна заслінка, а на виході газоповітряінжекційний пальник, що складається з газового ної суміші з пальника - стабілізатор полум'я у виколектора 1 з сопловою частиною 4, на якому загляді вогнетривкого тунелю, тіла поганообтічної кріплені камера всмоктування повітря 5 з заслінформи або інших відомих конструкцій ками 3, змішувач 6 з дифузором 7 та конфузорною Запропонована конструкція соплового насадка головкою 8, на яку встановлюється пристрій для дозволяє обробляти газовихідні отвори з двох бостабілізації полум'я 9 ків з метою збільшення їх коефіцієнта витрати Розташування соплового колектора в ЩІЛИНІ, Проточна частина пальника виготовлена з яка в поперечному перетині має форму інжекційдвох профільних пластин, які з'єднані між собою з ного пальника, дозволяє газовим струменям, які торців накладками 2 та закріплені на колекторі так, на виході з сопел мають велику швидкість, затягщоб осі соплових отворів співпали з віссю проточнути необхідну КІЛЬКІСТЬ повітря для повного згоної частини ряння газу в робочому діапазоні навантажень, що Пальник працює таким чином Під дією тиску в дає змогу обходитись без вентилятора і регулятоколекторі 1 газ з великою швидкістю витікає з ра співвідношення "газ" - "повітря", тобто зменшуотворів соплового насадка 4, захоплює повітря з ються капітальні та експлуатаційні витрати камери всмоктування 5 і направляється в змішувач 6, де починається процес змішування і вирівЗастосування вузької щілини з відношенням нювання швидкості суміші Далі суміш поступає в довжини до ширини більше 20 сприяє ретельному дифузор 7, де за рахунок плавного зменшення перемішуванню газу з повітрям, що дозволяє змешвидкості збільшується статичний тиск і вирівнюншити втрати тепла з димовими газами та викид ється концентрація газу в суміші На виході з дишкідливих речовин в навколишнє середовище фузора суміш має нерівномірну швидкість, яка Розміщення соплового насадка в холодній зоні вирівнюється в конфузорній головці, де одночасно збільшує ДОВГОВІЧНІСТЬ пальника, стабілізує роботу завершується процес змішування газу з повітрям, сопел та надає можливість, при необхідності, чисщо сприяє його повному спалюванню тити газові отвори з боку тунеля, не знімаючи пальники з котла Дослідний зразок щілинного інжекційного пальника успішно випробуваний на водогрійному Конструкція вузькощілинної конфузорної голокотлі ТВГ-4Р Державним підприємством "Центр по вки з відношенням довжини до ширини більше 20 випробуванню та впровадженню паливовикорисдає змогу збільшити коефіцієнт робочого регулютовуючого обладнання" 12 квітня 2002р вання пальника Суть запропонованого винаходу пояснюється ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
