Спосіб переробки рідких стоків тваринницького комплексу

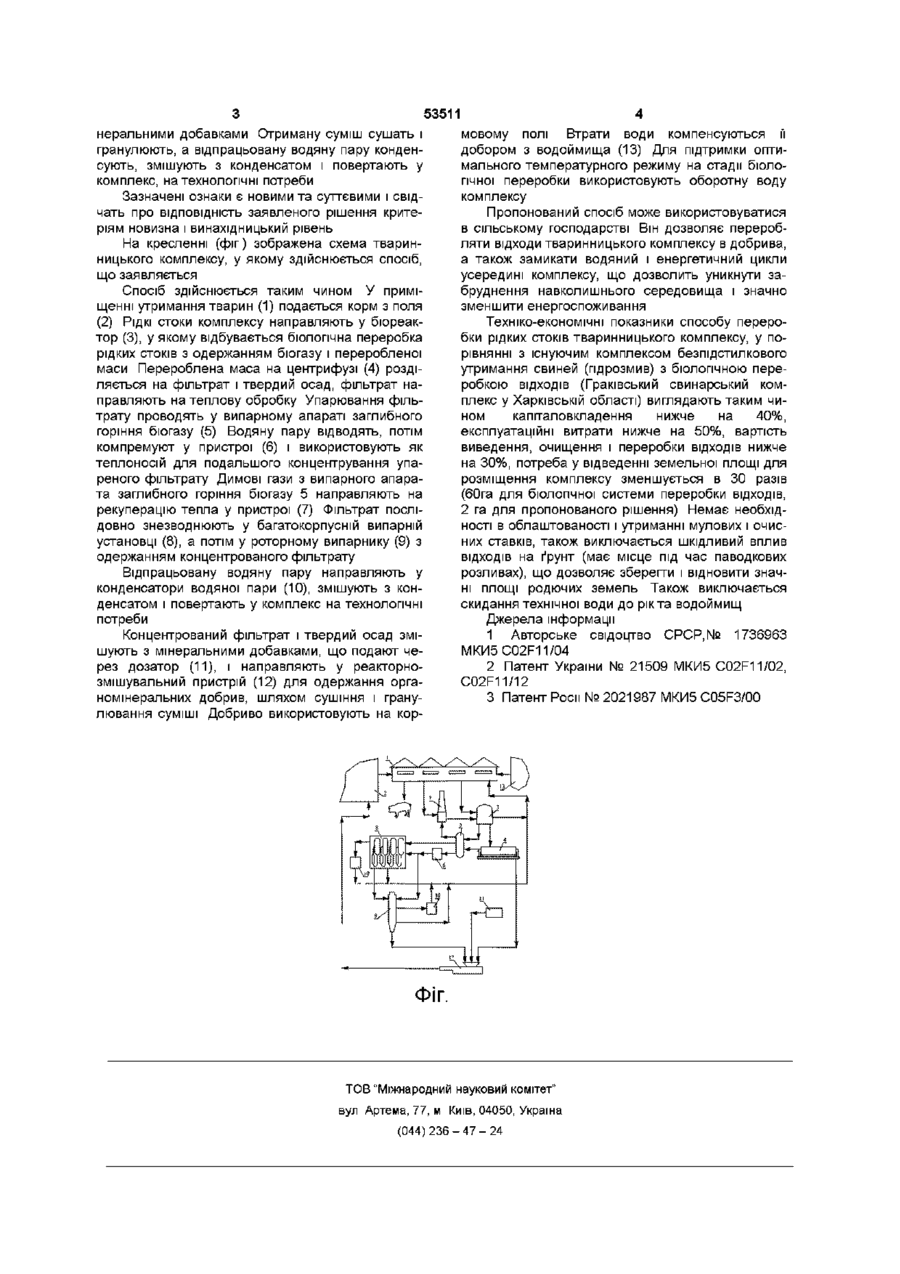

Спосіб переробки рідких стоків тваринницького комплексу, що включає розділ маси на фільтрат і твердий осад, упарювання фільтрату з відводом пари, її стиск і конденсацію, сушіння і змішування оброблених фракцій який відрізняється тим, що перед розділом рідкі стоки біологічно переробляють і отриманий бюгаз направляють для упарювання фільтрату, при цьому водяну пару, що утворюється, відводять на компремування і використовують для концентрування упареного фільтрату, який змішують із твердим осадом і мінеральними добавками, після чого суміш сушать і гранулюють, а відпрацьовану водяну пару конденсують, змішують з конденсатом і повертають у комплекс на технологічні потреби Винахід відноситься до технології переробки органічних ВІДХОДІВ і може бути використай в сільському господарстві Є відомий спосіб переробки органічної маси [1] Що включає в себе попередній нагрів органічної маси, який ведуть рідкою фазою після механічного розділу, а механічний розділ на рідку і тверду фази, ведуть з одночасним нагріванням парою під тиском, зброжуют, з одержанням бюгазу, густу фазу після відстоювання, а бюгаз використовують для одержання пари і гарячої води, тверду фазу після механічного розділу і рідку після відстоювання використовують на полях Дана технологія не дозволяє замикати водяний цикл усередині комплексу, а також використовувати відходи для виробництва добрив придатних для тривалого збереження Є відомий спосіб переробки гнойової зброженоі маси [2], що включає в себе попередню механо-бюлогичну підготовку маси, метанове зброжування, центрифугування, виділення і обробку твердої фракції зброженої маси Процес обробки твердої фракції зброженої маси здійснюють шляхом и зневоднювання в киплячому шарі з одночасним диспергуванням і формуванням з неї продукту заданої форми Вироблений і зібраний у процесі метанового зброжування бюгаз використовується для одержання теплоносія, що використовують для зневоднювання гнойової зброженої маси Недоліком цього способу є не повне використання гнойової маси в процесі переробки і не замиканні водяного циклу Як прототип був обраний спосіб переробки пташиного посліду [3] Спосіб здійснюють таким чином Розділяють пташиний послід на тверду і рідку фракції шляхом центрифугування, контактне сушіння твердої фракції ведуть газами згоряння палива з наступним здрібнюванням Рідку фракцію піддають упарюванню у вакуумному роздільнику при зниженому тиску, відведену пару стискають у вакуумному компресорі і конденсують з використанням тепла конденсації для підігріву рідкої фракції у вакуумному роздільнику Тверду фазу перед контактним сушінням підігрівають за рахунок утилізації тепла конденсату в регенеративному теплообміннику Упарену рідку фракцію змішують із сухою здрібненою твердою фракцією в ежекторі, а отриманий продукт направляють у накопитель Недоліками даного способу є не замкнутість водяного та енергетичного циклів усередині комплексу Задача запропонованого винаходу полягає у створені екологічно чистої, безвідхідної і енергозберігаючої системи утримання тваринницького комплексу в замкнутому циклі Задача досягається тим, що в способі переробки рідких стоків тваринницького комплексу, який включає розділ маси на фільтрат і твердий осад, упарювання фільтрату з відводом пари, и стиск і конденсацію, сушіння і змішування оброблених фракцій, перед розділом рідкі стоки біологічно переробляють і отриманий бюгаз направляють для упарювання фільтрату Водяну пару, яка при цьому утворюється, відводять на компремування і використовують для концентрування упареного фільтрату, який змішують із твердим осадом і мі ю СО Ю 53511 неральними добавками Отриману суміш сушать і гранулюють, а відпрацьовану водяну пару конденсують, змішують з конденсатом і повертають у комплекс, на технологічні потреби Зазначені ознаки є новими та суттєвими і свідчать про ВІДПОВІДНІСТЬ заявленого рішення критеріям новизна і винахідницький рівень На кресленні (фіг) зображена схема тваринницького комплексу, у якому здійснюється спосіб, що заявляється Спосіб здійснюється таким чином У приміщенні утримання тварин (1) подається корм з поля (2) РІДКІ СТОКИ комплексу направляють у бюреак тор (3), у якому відбувається біологічна переробка рідких стоків з одержанням бюгазу і переробленої маси Перероблена маса на центрифузі (4) розділяється на фільтрат і твердий осад, фільтрат направляють на теплову обробку Упарювання фільтрату проводять у випарному апараті заглибного горіння бюгазу (5) Водяну пару відводять, потім компремуют у пристрої (6) і використовують як теплоносій для подальшого концентрування упареного фільтрату Димові гази з випарного апарата заглибного горіння бюгазу 5 направляють на рекуперацію тепла у пристрої (7) Фільтрат послідовно знезводнюють у багатокорпусній випарній установці (8), а потім у роторному випарнику (9) з одержанням концентрованого фільтрату Відпрацьовану водяну пару направляють у конденсатори водяної пари (10), змішують з конденсатом і повертають у комплекс на технологічні потреби Концентрований фільтрат і твердий осад змішують з мінеральними добавками, що подают через дозатор (11), і направляють у реакторнозмішувальний пристрій (12) для одержання органомшеральних добрив, шляхом сушіння і гранулювання суміші Добриво використовують на кор мовому полі Втрати води компенсуються її добором з водоймища (13) Для підтримки оптимального температурного режиму на стадії біологічної переробки використовують оборотну воду комплексу Пропонований спосіб може використовуватися в сільському господарстві Він дозволяє переробляти відходи тваринницького комплексу в добрива, а також замикати водяний і енергетичний цикли усередині комплексу, що дозволить уникнути забруднення навколишнього середовища і значно зменшити енергоспоживання Техніко-економічні показники способу переробки рідких стоків тваринницького комплексу, у порівнянні з існуючим комплексом безпідстилкового утримання свиней (гідрозмив) з біологічною переробкою ВІДХОДІВ (Граківський свинарський комплекс у Харківській області) виглядають таким чином капіталовкладення нижче на 40%, експлуатаційні витрати нижче на 50%, вартість виведення, очищення і переробки ВІДХОДІВ нижче на 30%, потреба у відведенні земельної площі для розміщення комплексу зменшується в ЗО разів (60га для біологічної системи переробки ВІДХОДІВ, 2 га для пропонованого рішення) Немає необхідності в облаштованості і утриманні мулових і очисних ставків, також виключається шкідливий вплив ВІДХОДІВ на ґрунт (має місце під час паводкових розливах), що дозволяє зберегти і відновити значні площі родючих земель Також виключається скидання технічної води до рікта водоймищ Джерела інформації 1 Авторське свідоцтво СРСР,№ 1736963 MKH5C02F11/04 2 Патент України № 21509 МКИ5 C02F11/02, C02F11/12 3 Патент Роси № 2021987 МКИ5 C05F3/00 ФІГ. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
