Агрегатний автопоїзд для самозавантаження довгомірних круглих лісоматеріалів

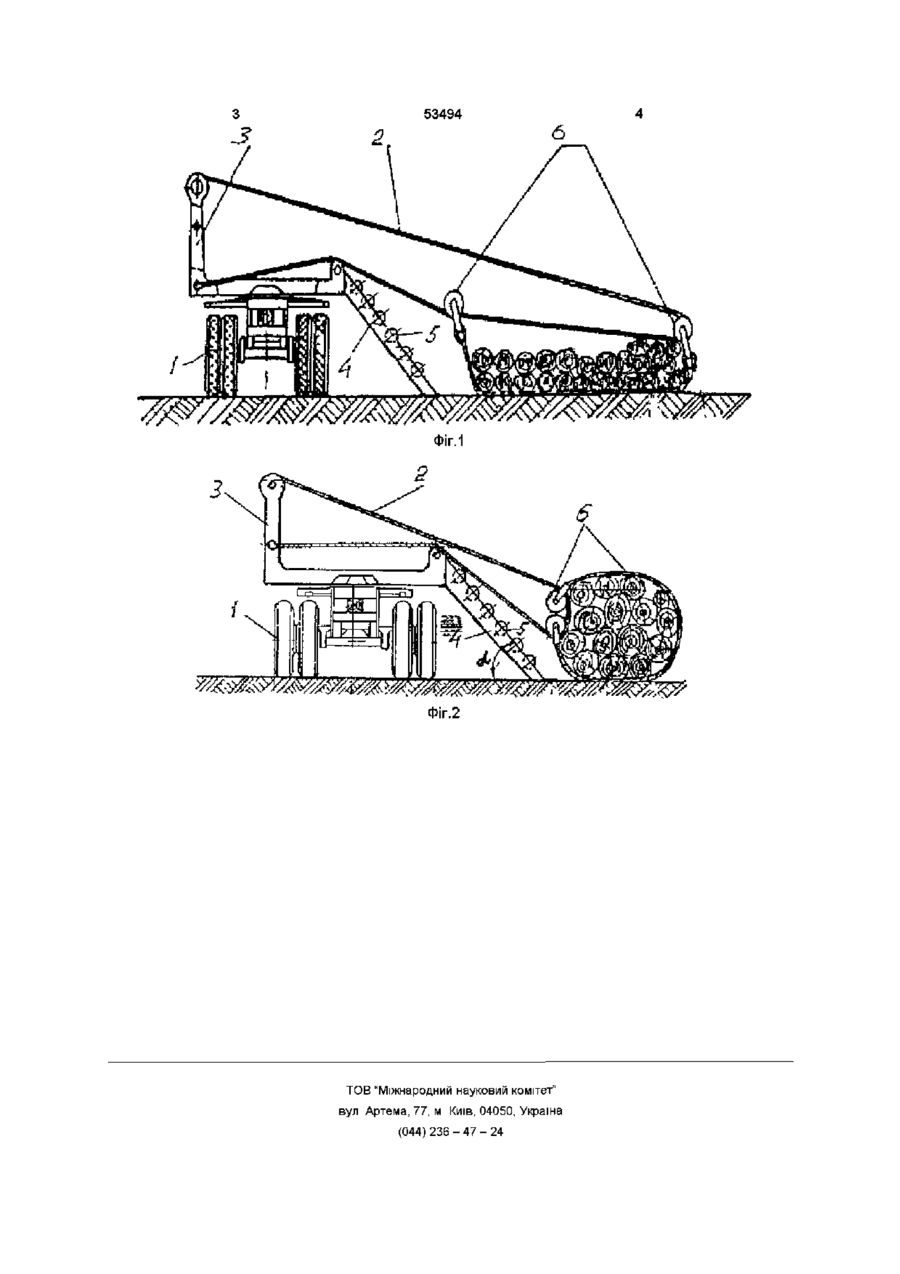

Агрегатний автопоїзд для самозавантаження довгомірних круглих матеріалів, що включає тягач з причепом, лебідку з канатно-блочною системою, коники з відкидними стійками, який відрізняється тим, що ВІДКИДНІ стійки обладнані рольгангами, а завантаження агрегатної машини здійснюють з допомогою поліспастних строп Винахід відноситься до машинобудування, зокрема до агрегатних машин, які призначені для самозавантаження шляхом бокового натягування довгомірних круглих матеріалів, в основному для лісоматеріалів (Урин Я М, Самопогрузчики с дистанционным управлением М , "Лесная промышленность", 1996) Для роботи в таких умовах автомобільний тягач з причепом устатковується технологічним обладнанням, яке включає лебідку з канатноблочною системою, змонтованими на тягачі, коники з відкидними стійками (а с СРСР №176806, МПК7 В 60 Р 3/40, 1/14, 1/32) Навантаження автопоїзда здійснюється шляхом натягування пачки лісоматеріалів по відкидним стійкам Недоліком таких агрегатних машин є те, що внаслідок значного опору переміщенню пачки по нахилених відкидних стійках, завантаження здійснюється в 3 - 4 прийоми, невеликими пачками, що потребує значних затрат часу Винаходом поставлена задача зменшення опору переміщенню пачки лісоматеріалів та енерГОМІСТКІСТІ процесу, збільшення об'єму завантажуваної пачки і підвищення продуктивності транспортно-завантажувального агрегату Поставлена винаходом задача вирішується тим, що агрегатний автопоїзд для самозавантаження довгомірних круглих матеріалів, що включає тягач з причепом, лебідку з канатно-блочною сис темою, коники з відкидними стійками, згідно винаходу, ВІДКИДНІ стійки обладнані рольгангами, а завантаження агрегатної машини здійснюють з допомогою поліспастних строп На фіг 1 показана загальна схема автопоїзда в початковий момент формування пачки при завантаженні На фіг 2 приведена схема натягування пачки на агрегатний автопоїзд після її формування Агрегатний автопоїзд для самозавантаження довгомірних круглих лісоматеріалів включає тягач з причепом 1, лебідку з канатно-блочною системою 2, коники автомобіля і причепа 3 з відкидними стійками 4, рольганги 5 і поліспастні стропи 6 Агрегатгий автопоїзд для самозавантаження довгомірних круглих лісоматеріалів працює таким чином, після установки автопоїзда під завантаження, пачка деревини 7 чокерується за допомогою поліспастних строп 6 і за допомогою лебідки і канатно-блочної системи 2 навантажується на автопоїзд по відкидних стійках 4 з рольгангами 5 У зв'язку з значним зменшенням опору натягування, завдяки застосуванню поліспастної системи і рольгангів, об'єм завантажувальної пачки деревини збільшується в 1,5 - 2 рази, що дає змогу зменшити простій машини під завантаженням, підвищити продуктивність, зменшити енергомісткість і металомісткість процесу ^ со ю ФІГ.1 з 6 Фіг.2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
