Пристрій для видалення газу з тваринницького приміщення

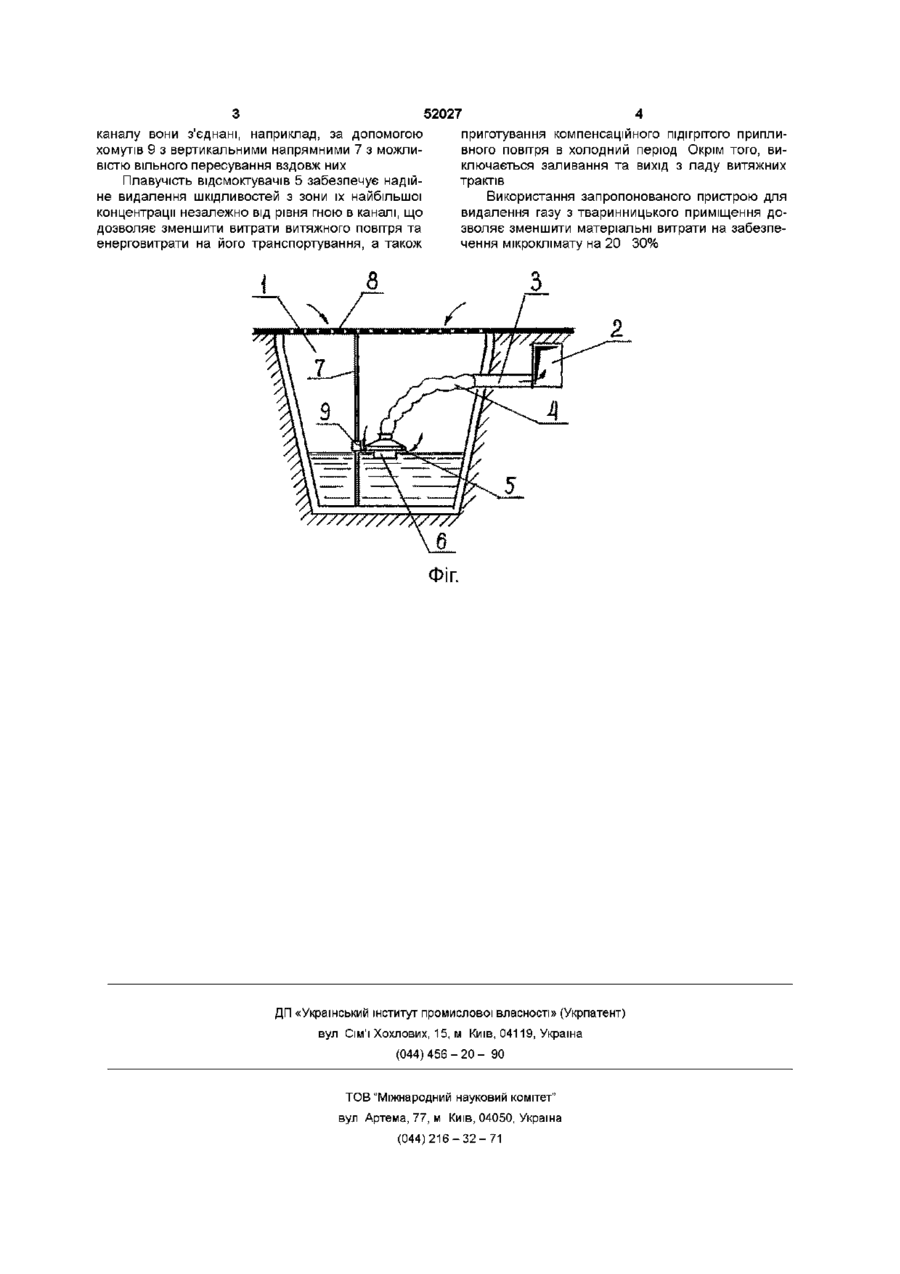

1 Пристрій для видалення газу з тваринниць Винахід відноситься до систем вентиляції тваринницьких приміщень, зокрема, при утриманні тварин на щілинних підлогах з гнойовими каналами Відомий пристрій для видалення газу з тваринницького приміщення, що містить гнойовий канал, ПІДПІДЛОГОВИЙ повітропровід та витяжну трубу, поєднану з повітропроводом й внутрішньою порожниною каналу (див опис до Авторського свід СРСР № 563945, 1975 р ) Відомий пристрій задовільно працює лише в разі ВІДПОВІДНОСТІ фактичного рівня гною в каналі номінальному При зниженні означеного рівня концентрація шкідливостей у витяжному повітрі істотно зменшується, а при переповненні каналу має місце заливання пристрою рідиною Задачею винаходу є створення пристрою для видалення газу з тваринницького приміщення, яке відзначається більш високою ефективністю Поставлена задача вирішується за рахунок того, що витяжна труба з боку порожнини каналу облаштована гнучким рукавом та розміщеним на ньому радіальним відсмоктувачем з поплавцем, встановленим на поверхні гною, при тому у внутрішній порожнині каналу додатково встановлено вертикальну напрямну, а радіальний відсмоктувач з'єднаний з останньою з можливістю вільного пересування вздовж неї Суть винаходу пояснюється кресленням (фіг), кого приміщення, що містить гнойовий канал, ПІДПІДЛОГОВИЙ повітропровід та витяжну трубу, з'єднану з повітропроводом та внутрішньою порожниною каналу, який відрізняється тим, що витяжна труба з боку порожнини каналу обладнана гнучким рукавом та розміщеним на ньому радіальним відсмоктувачем з поплавцем, встановленим на поверхні гною 2 Пристрій за п 1, який відрізняється тим, що у внутрішній порожнині каналу додатково встановлено вертикальну напрямну, а радіальний відсмоктувач з'єднаний з останньою з можливістю вільного пересування вздовж неї на якому зображено пристрій для видалення газу з тваринницького приміщення, поперечний переріз Пристрій для видалення газу з тваринницького приміщення містить гнойовий канал 1, ПІДПІДЛОГОВИЙ повітропровід 2 та витяжну трубу 3, з'єднану з повітропроводом 2 і внутрішньою порожниною каналу 1 Витяжну трубу 3 з боку порожнини каналу 1 облаштовано гнучким рукавом 4 та розміщеним на ньому радіальним відсмоктувачем 5 з поплавцем 6, установленим на поверхні гною Пристрій додатково містить вертикальну напрямну 7, встановлену у внутрішній порожнині каналу 1, і радіальний відсмоктувач 5 приєднано до напрямної Гнойовий канал 1 перекрито решіткою 8 До відсмоктувача 5 приєднано хомут 9, який, в свою чергу, надітий на вертикальну напрямну 7 Пристрій діє наступним чином Радіальний відсмоктувач 5, що перебуває на плаву завдяки поплавцю 6, відсмоктує над поверхнею рідини забруднене повітря, яке надалі транспортується гнучким рукавом 4, витяжною трубкою 3 на викид через ПІДПІДЛОГОВИЙ повітропровід 2 Гнойовий канал 1 може бути обладнаний кількома радіальними відсмоктувачами 5, розміщеними вздовж осі каналу та під'єднаними за допомогою гнучких рукавів 4 до витяжних труб З повітропроводу 2 З метою фіксації відсмоктувачів 5 вздовж осі о ю 52027 каналу вони з єднані, наприклад, за допомогою хомутів 9 з вертикальними напрямними 7 з можливістю вільного пересування вздовж них Плавучість відсмоктувачів 5 забезпечує надійне видалення шкідливостей з зони їх найбільшої концентрації незалежно від рівня гною в каналі, що дозволяє зменшити витрати витяжного повітря та енерговитрати на його транспортування, а також приготування компенсаційного підігрітого припливного повітря в холодний період Окрім того, виключається заливання та вихід з ладу витяжних трактів Використання запропонованого пристрою для видалення газу з тваринницького приміщення дозволяє зменшити матеріальні витрати на забезпечення мікроклімату на 20 30% ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
