Збірна полімерна конструкція для збереження і застосування лікарських засобів, наприклад галенових чи гомеопатичних, при багаторазовому використанні

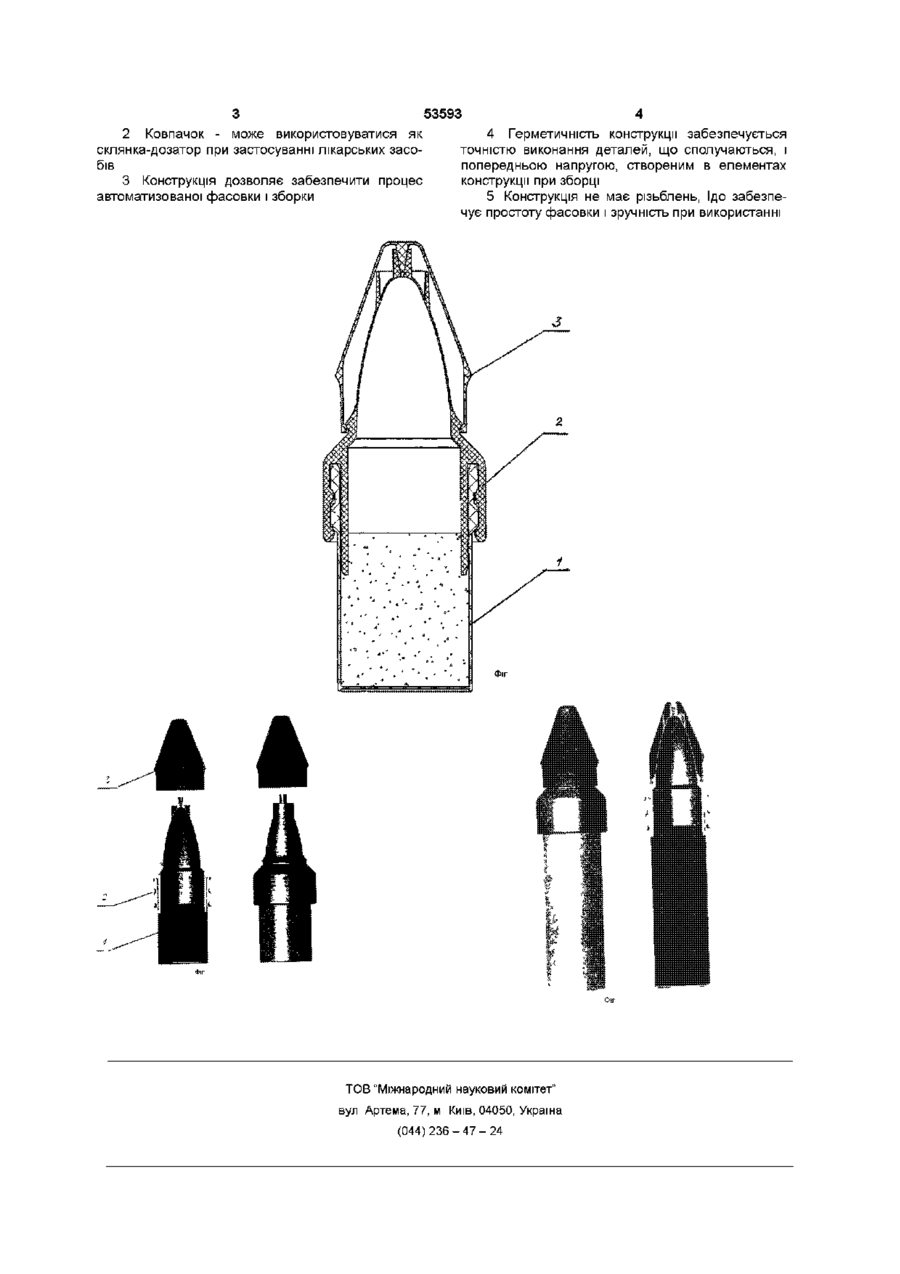

1 Збірна конструкція ряду ємностей для збереження і застосування лікарських засобів, наприклад галенових чи гомеопатичних препаратів, при багаторазовому використанні, що містить гільзу, дозатор і ковпачок, яка відрізняється тим, що наконечник дозатора може мати захисний комірець, а дозуючий конусний канал орієнтований вершиною конуса усередину дозатора, при цьому дозатор має параболічну форму, денце ковпачка виконано у вигляді зворотного затворного конуса, а гільза виконана з можливістю зміни висоти 2 Збірна конструкція по п 1 , яка відрізняється тим, що дозуючий конусний канал орієнтований основою конуса усередину дозатора і розрізаний Винахід відноситься до медичної техніки, а саме до пристроїв медикаментозного лікування ВІДОМІ пристрої для нанесення рідких лікарських препаратів, що містить насадку-крапельницю і захисний ковпачок, авторське посвідчення СРСР №(11)946557, що не забезпечує дозоване застосування рідких препаратів і абсолютно непридатне для збереження й застосування твердих гранульованих препаратів Ціль винаходу - забезпечення трьома деталями для одержання різних конструкцій ємностей призначених для збереження і застосування різних обсягів лікарських препаратів, що забезпечують менти сполучення з іншими елементами сполучення дозатора Зміна обсягу конструкції здійснюється за рахунок зміни висоти гільзи Зміна вимог по дозаторі забезпечується для - Рідких препаратів - за рахунок меншого діаметра усіченого конуса, що у даному випадку орієнтований вершиною усередину дозатора - Гранульованих препаратів - за рахунок більшого діаметра усіченого конуса, що у даному випадку орієнтований усередину дозатора Зміна вимог по ковпачку визначається тільки вимогою до герметичності рідких препаратів, при цьому конусний затвор на ковпачку повинний забезпечувати герметичність закриття дозуючого отвору Матеріали для виготовлення пристрою повинні мати допуск по санітарних нормах на зіткнення з галеновими і гомеопатичними препаратами Матеріал для виготовлення гільзи - твердий, дозатора - еластичний, ковпачка -твердий Особливості елементів конструкції 1 Комір при вершині дозатора призначений для запобігання влучення рідких препаратів на поверхню дозатора й захисту пальців рук від забруднення при користуванні пристроєм ВІДПОВІДНІ зручності в застосуванні лей Пристрій складається з трьох наступних дета 1 Гільза, 2 Дозатор, 3 Ковпачок (Фіг) 1 Гільза - у прийнятому ряді змінюється тільки по висоті, при цьому залишаються незмінними елементи сполучення з дозатором 2 Дозатор - у прийнятому ряді змінюється тільки в елементах конструкції наконечника, при цьому залишаються незмінними елементи сполучення з гільзою й ковпачком 3 Ковпачок - у прийнятому ряді змінюється тільки елементом сполучення з наконечником дозатора, при цьому залишаються незмінними еле ДО ОСНОВИ В ОСЬОВІЙ ПЛОЩИНІ 3 Збірна конструкція по п 1 , яка відрізняється тим, що денце ковпачка плоске СО о> Ю СО Ю З 53593 2 Ковпачок - може використовуватися як 4 Герметичність конструкції забезпечується склянка-дозатор при застосуванні лікарських засоточністю виконання деталей, що сполучаються, і попередньою напругою, створеним в елементах бів конструкції при зборці З Конструкція дозволяє забезпечити процес 5 Конструкція не має різьблень, Ідо забезпеавтоматизованої фасовки і зборки чує простоту фасовки і зручність при використанні ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
