Установка для вимірювання тиску в масиві бетонної суміші

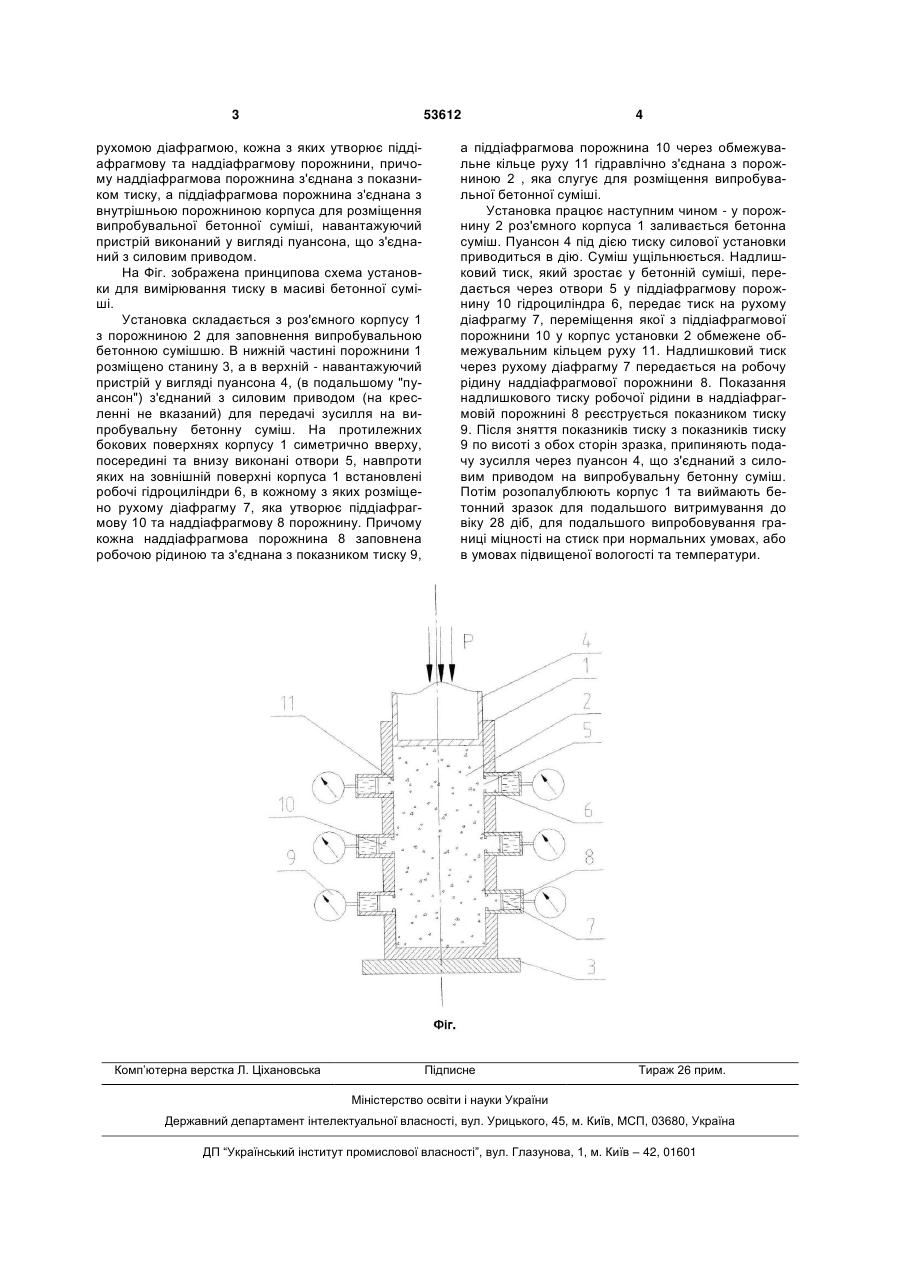

Установка для вимірювання тиску в масиві бетонної суміші, яка містить корпус, внутрішня порожнина якого слугує для розміщення бетонної суміші, в стінці якого виконаний отвір, гідроциліндр, показник тиску, виконаний у вигляді скляної циліндричної ємності, з'єднаної гнучкою трубкою з корпусом пристрою, причому порожнина корпусу пристрою та гнучка трубка повністю заповнені рідиною, яка відрізняється тим, що на корпусі, що 3 53612 рухомою діафрагмою, кожна з яких утворює піддіафрагмову та наддіафрагмову порожнини, причому наддіафрагмова порожнина з'єднана з показником тиску, а піддіафрагмова порожнина з'єднана з внутрішньою порожниною корпуса для розміщення випробувальної бетонної суміші, навантажуючий пристрій виконаний у вигляді пуансона, що з'єднаний з силовим приводом. На Фіг. зображена принципова схема установки для вимірювання тиску в масиві бетонної суміші. Установка складається з роз'ємного корпусу 1 з порожниною 2 для заповнення випробувальною бетонною сумішшю. В нижній частині порожнини 1 розміщено станину 3, а в верхній - навантажуючий пристрій у вигляді пуансона 4, (в подальшому "пуансон") з'єднаний з силовим приводом (на кресленні не вказаний) для передачі зусилля на випробувальну бетонну суміш. На протилежних бокових поверхнях корпусу 1 симетрично вверху, посередині та внизу виконані отвори 5, навпроти яких на зовнішній поверхні корпуса 1 встановлені робочі гідроциліндри 6, в кожному з яких розміщено рухому діафрагму 7, яка утворює піддіафрагмову 10 та наддіафрагмову 8 порожнину. Причому кожна наддіафрагмова порожнина 8 заповнена робочою рідиною та з'єднана з показником тиску 9, Комп’ютерна верстка Л. Ціхановська 4 а піддіафрагмова порожнина 10 через обмежувальне кільце руху 11 гідравлічно з'єднана з порожниною 2 , яка слугує для розміщення випробувальної бетонної суміші. Установка працює наступним чином - у порожнину 2 роз'ємного корпуса 1 заливається бетонна суміш. Пуансон 4 під дією тиску силової установки приводиться в дію. Суміш ущільнюється. Надлишковий тиск, який зростає у бетонній суміші, передається через отвори 5 у піддіафрагмову порожнину 10 гідроциліндра 6, передає тиск на рухому діафрагму 7, переміщення якої з піддіафрагмової порожнини 10 у корпус установки 2 обмежене обмежувальним кільцем руху 11. Надлишковий тиск через рухому діафрагму 7 передається на робочу рідину наддіафрагмової порожнини 8. Показання надлишкового тиску робочої рідини в наддіафрагмовій порожнині 8 реєструється показником тиску 9. Після зняття показників тиску з показників тиску 9 по висоті з обох сторін зразка, припиняють подачу зусилля через пуансон 4, що з'єднаний з силовим приводом на випробувальну бетонну суміш. Потім розопалублюють корпус 1 та виймають бетонний зразок для подальшого витримування до віку 28 діб, для подальшого випробовування границі міцності на стиск при нормальних умовах, або в умовах підвищеної вологості та температури. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
