Клейова композиція

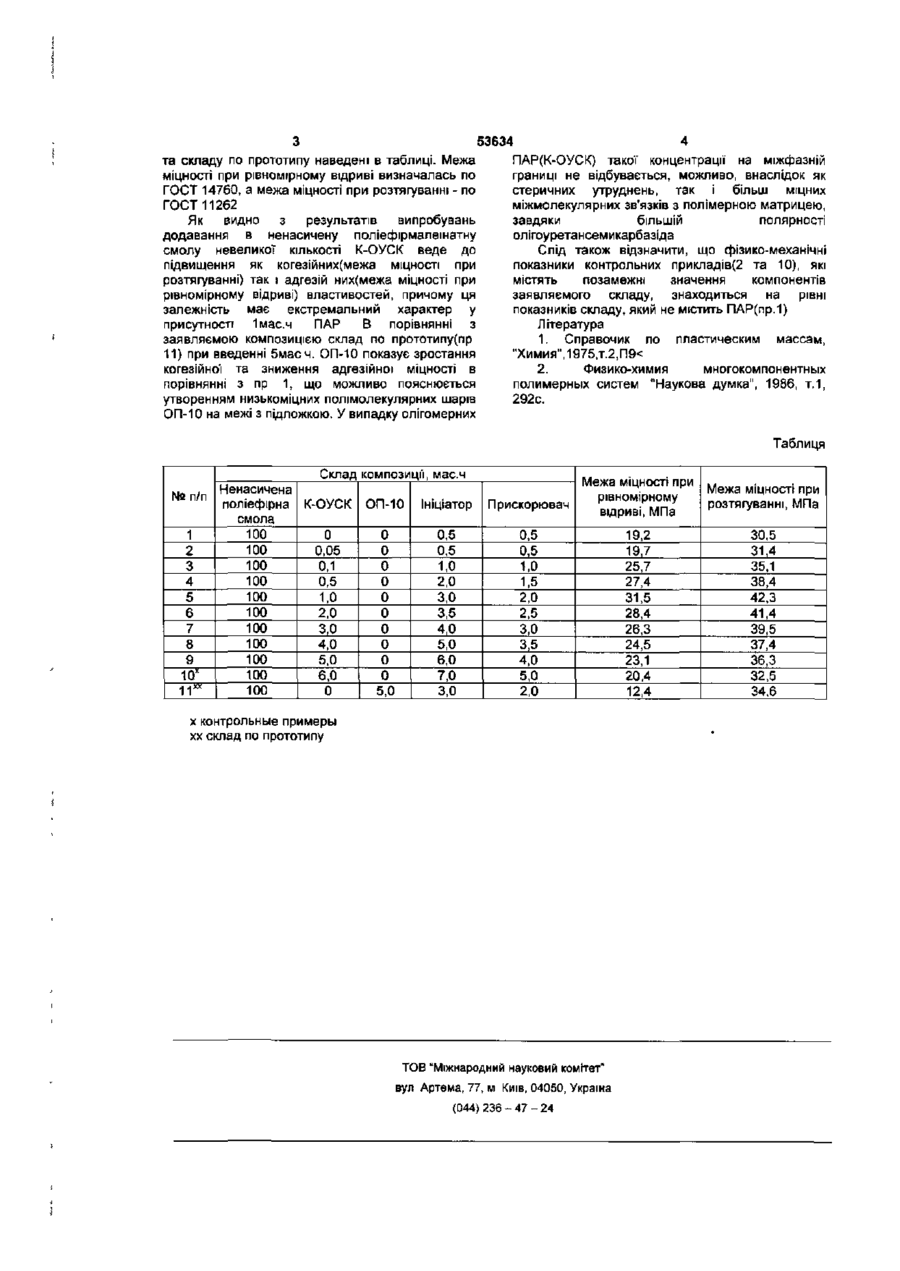

Клейова композиція, яка містить ненасичену поліефірмалеїнатну смолу, поверхнево-активну речовину, ініціатор та прискорювач полімеризації, яка відрізняється тим, що як поверхнево-активну речовину вона містить катіоноактивний олігоуретансемікарбазид при такому співвідношенні компонентів(в мас. ч.): ненасичена поліефірмалеГнатна смола 100 поверхнево-активна речовина 0,1 - 5,0 ініціатор полімеризації 1-6 прискорювач полімеризації 1-4. Винахід належить до полімерних клейових композицій на основі ненасичених поліефірмалеінатних смол, що застосовуються для отримання клеїв, герметиків, захисних покриттів, які використовуються для ремонту та захисту різного технологічного обладнання Відома клейова композиція на основі ненасиченої поліефірмалеінатної смоли ПН1(100масч), ініціатора(пперіз-3-4масч) та прискорювача(НК-1-8-9мас.ч) полімерізацй [1]. Однак, клейові сполучення на її основі характеризуються невисокими міцністними показниками Прототипом запропонованого винаходу є клейова композиція, що містить(у мас ч.) ненасичену поліефірмалеінатну смолу - 100, низькомолекулярну поверхнево активну речовину ОП-10 - 5, ініціатор -3 та прискорювач -2 полімеризації* [2] Недоліком вказаної композиції є те, що при оптимальному ВМІСТІ ОП-10 в кількості 5мас.ч„ яке супроводжується підвищенням межі міцності при розтягуванні, тобто когезійної МІЦНОСТІ, водночас відбувається зниження адгезійної міцності клейових сполук. Завданням цього винаходу є створення клейової композиції на основі ненасиченої поліефірмалеінатної смоли з підвищеними адгезійними та когезійними властивостями Поставлене завдання досягається тим, що клейова композиція, яка містить ненасичену поліефірмалеінатну смолу, поверхнево - активну речовину(ПАР), ініціатор та прискорювач полімеризації згідно із запропонованим винаходом, у якості ПАР містить катіон активний олігоуретансемикарбазид(К-ОУСК) при такому співвідношенні компонентів(у мас ч ) ненасичена поліефірмалеінатна смола -100 поверхнево - активна речовина -0,1 - 5,0 ініціатор полімерІзацІГ 1-6 прискорювач полімерізації -1 -4 Катюнактивний олігоуретансемикарбазид отримують взаємодією М-/2-пдроксиетил/-Мкарбонілметиленпіридинійхлоридпдразину при температурі ЗО - 40°С у розчині діметилформаміду з макродіізоціанатом на основі олігооксіпропиленглікалю з м.м.2000 та толуїлендіізоціанату(Т65/35), при співвідношенні NCO NH2-1 Приготування клейової' композицІЇ(приклад 5) 1г К-ОУСК розчиняють в 100г ненасиченої' поліефірмалеінатної смоли ПН-609-21М, додають Зг Ініціатора полімеризації і 2г прискорювача полімеризації, ретельно перемішують У якості ініціатора та прискорювача полімеризації використовували перекис метилетилкетону та нафтенат кобальту відповідно Склади композицій та результати фізико-механічних випробувань через ЗО діб після твердіння заявляемо'!' композиції CM о t со
