Спосіб гасіння початкової кутової швидкості космічного літального апарата
Номер патенту: 53693
Опубліковано: 11.10.2010
Автори: Бандура Іван Миколайович, Медведєв Валентин Миколайович
Формула / Реферат
Спосіб гасіння початкової кутової швидкості космічного літального апарата, який полягає в тому, що вимірюють початкову кутову швидкість космічного літального апарата, формують керуючий сигнал, створюють керуючий момент за допомогою релейних виконавчих органів, який відрізняється тим, що після виміру початкової кутової швидкості визначають розмір і знак збурюючого моменту, що діє на космічний літальний апарат, керуючий момент, створений за допомогою релейних виконавчих органів, відключають при зменшенні кутової швидкості до заданого порогового значення, якщо знаки керуючого і збурюючого моментів збігаються, або з затримкою після досягнення заданого порогового значення, яке забезпечує зміну кутової швидкості на величину, що дорівнює подвоєному значенню модуля заданого порогового значення, якщо знаки керуючого і збурюючого моментів не збігаються.
Текст

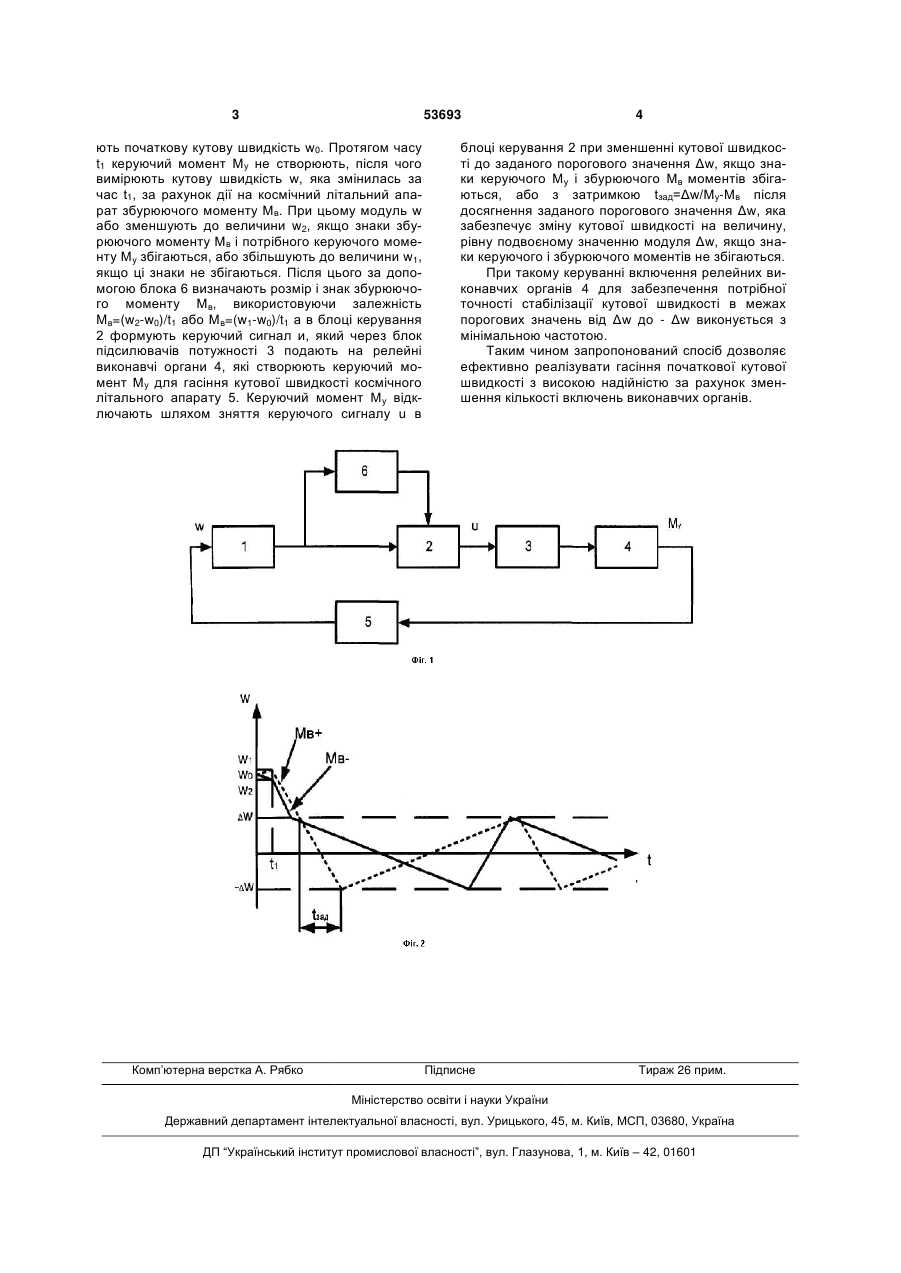

Спосіб гасіння початкової кутової швидкості космічного літального апарата, який полягає в тому, що вимірюють початкову кутову швидкість космічного літального апарата, формують керуючий сигнал, створюють керуючий момент за допомо 3 53693 ють початкову кутову швидкість w0. Протягом часу t1 керуючий момент Му не створюють, після чого вимірюють кутову швидкість w, яка змінилась за час t1, за рахунок дії на космічний літальний апарат збурюючого моменту Мв. При цьому модуль w або зменшують до величини w2, якщо знаки збурюючого моменту Мв і потрібного керуючого моменту Му збігаються, або збільшують до величини w1, якщо ці знаки не збігаються. Після цього за допомогою блока 6 визначають розмір і знак збурюючого моменту Мв, використовуючи залежність Mв=(w2-w0)/t1 або Mв=(w1-w0)/t1 а в блоці керування 2 формують керуючий сигнал и, який через блок підсилювачів потужності 3 подають на релейні виконавчі органи 4, які створюють керуючий момент Му для гасіння кутової швидкості космічного літального апарату 5. Керуючий момент Му відключають шляхом зняття керуючого сигналу u в Комп’ютерна верстка А. Рябко 4 блоці керування 2 при зменшенні кутової швидкості до заданого порогового значення Δw, якщо знаки керуючого Му і збурюючого Мв моментів збігаються, або з затримкою tзад=Δw/Му-Мв після досягнення заданого порогового значення Δw, яка забезпечує зміну кутової швидкості на величину, рівну подвоєному значенню модуля Δw, якщо знаки керуючого і збурюючого моментів не збігаються. При такому керуванні включення релейних виконавчих органів 4 для забезпечення потрібної точності стабілізації кутової швидкості в межах порогових значень від Δw до - Δw виконується з мінімальною частотою. Таким чином запропонований спосіб дозволяє ефективно реалізувати гасіння початкової кутової швидкості з високою надійністю за рахунок зменшення кількості включень виконавчих органів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for bleedoff initial angular velocity of spacecraft
Автори англійськоюBandura Ivan Mykolaiovych, Medvediev Valentyn Mykolaiovych
Назва патенту російськоюСпособ гашения начальной угловой скорости космического летательного аппарата
Автори російськоюБандура Иван Николаевич, Медведев Валентин Николаевич
МПК / Мітки
МПК: B64G 1/24
Мітки: початкової, апарата, спосіб, гасіння, швидкості, літального, космічного, кутової
