Адаптивний спосіб стабілізації космічного літального апарата
Номер патенту: 47349
Опубліковано: 25.01.2010
Формула / Реферат
Адаптивний спосіб стабілізації космічного літального апарата, який полягає в тому, що вимірюють кут і кутову швидкість космічного літального апарата, формують керуючий сигнал, створюють керуючий момент за допомогою релейних виконавчих органів, який відрізняється тим, що при збільшенні кута заданого значення однієї полярності визначають величину мінімального керуючого імпульсу шляхом вмикання, а потім вимкнення керуючого сигналу як тільки почне змінюватись кутова швидкість, далі при збільшенні кута заданого значення іншої полярності вмикають керуючий сигнал відповідного знака, який вимикають при досягненні кутової швидкості величини, відповідної абсолютному значенню величини мінімального керуючого імпульсу, далі при повторному збільшенні кута заданого значення першої полярності створюють мінімальний керуючий імпульс.
Текст

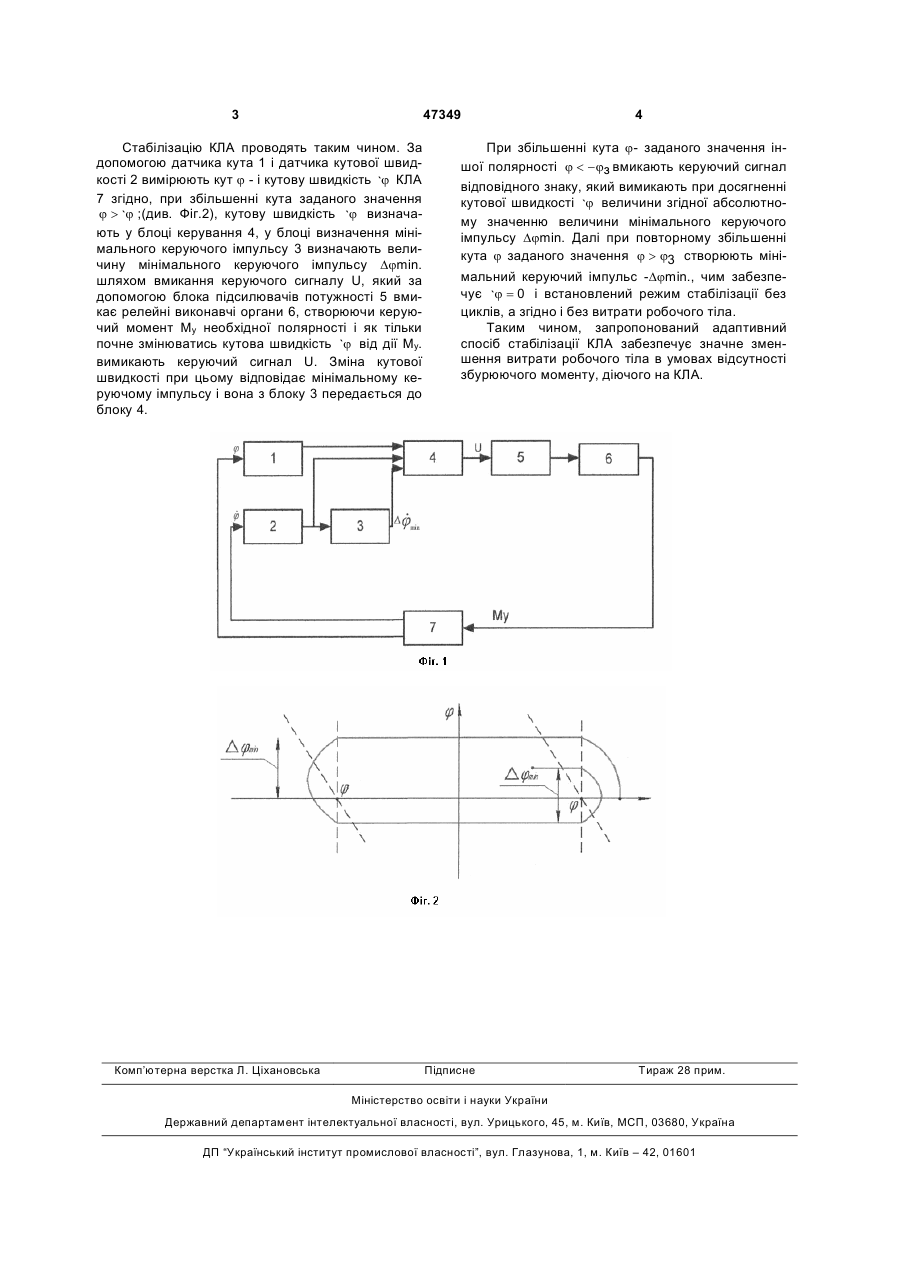

Адаптивний спосіб стабілізації космічного літального апарата, який полягає в тому, що вимірюють кут і кутову швидкість космічного літального апарата, формують керуючий сигнал, створюють керуючий момент за допомогою релейних вико 3 47349 Стабілізацію КЛА проводять таким чином. За допомогою датчика кута 1 і датчика кутової швидкості 2 вимірюють кут j - і кутову швидкість `j КЛА 7 згідно, при збільшенні кута заданого значення j > `j ;(див. Фіг.2), кутову швидкість `j визначають у блоці керування 4, у блоці визначення мінімального керуючого імпульсу 3 визначають величину мінімального керуючого імпульсу Djmin. шляхом вмикання керуючого сигналу U, який за допомогою блока підсилювачів потужності 5 вмикає релейні виконавчі органи 6, створюючи керуючий момент Му необхідної полярності і як тільки почне змінюватись кутова швидкість `j від дії Му. вимикають керуючий сигнал U. Зміна кутової швидкості при цьому відповідає мінімальному керуючому імпульсу і вона з блоку 3 передається до блоку 4. Комп’ютерна верстка Л. Ціхановська 4 При збільшенні кута j- заданого значення іншої полярності j j3 створюють мінімальний керуючий імпульс -Djmin., чим забезпечує `j = 0 і встановлений режим стабілізації без циклів, а згідно і без витрати робочого тіла. Таким чином, запропонований адаптивний спосіб стабілізації КЛА забезпечує значне зменшення витрати робочого тіла в умовах відсутності збурюючого моменту, діючого на КЛА. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAdaptive method of stabilization of spaceship
Автори англійськоюBandura Ivan Mykolaiovych, Yermolov Denys Olehovych
Назва патенту російськоюАдаптивный способ стабилизации космического летательного аппарата
Автори російськоюБандура Иван Николаевич, Ермолов Денис Олегович
МПК / Мітки
МПК: B64G 1/24
Мітки: космічного, апарата, адаптивний, спосіб, літального, стабілізації
