Система гасіння початкової кутової швидкості космічного літального апарата
Номер патенту: 45064
Опубліковано: 26.10.2009
Автори: Кулік Анатолій Степанович, Педе Тетяна Юріївна, Бандура Іван Миколайович
Формула / Реферат
Система гасіння початкової кутової швидкості космічного літального апарата, що містить датчик кутової швидкості, вихід якого приєднаний до першого входу блока керування, блок підсилювачів потужності, вихід якого приєднаний до релейних виконавчих органів, яка відрізняється тим, що до неї введені блок визначення імпульсу післядії та комутатор, вихід датчика кутової швидкості приєднаний до входу блока визначення імпульсу післядії, перший вихід якого приєднаний до другого входу блока керування, а його другий вихід приєднаний до першого входу комутатора, другий вхід комутатора приєднаний до виходу блока керування, вихід комутатора приєднаний до входу блока підсилювачів потужності.
Текст

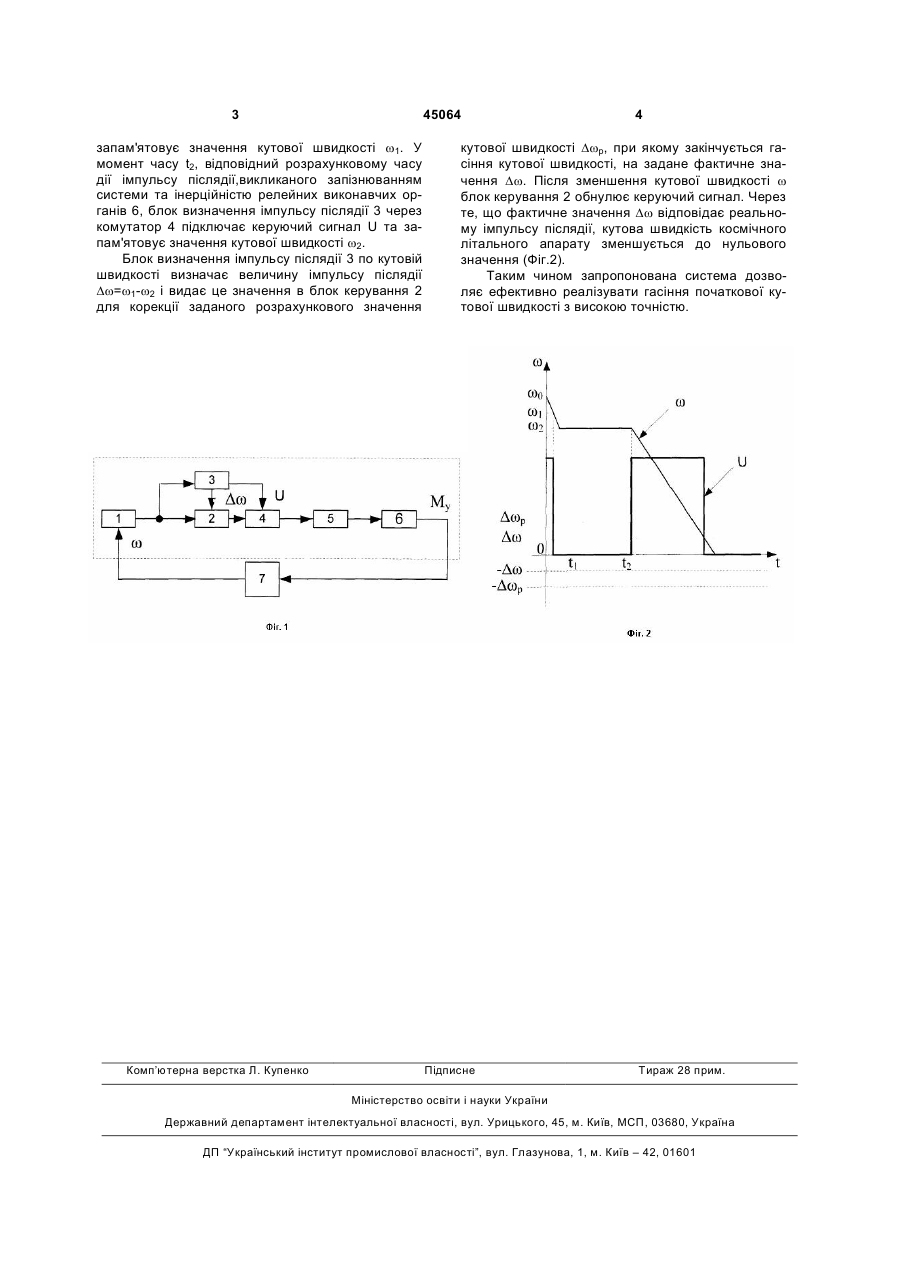

Система гасіння початкової кутової швидкості космічного літального апарата, що містить датчик кутової швидкості, вихід якого приєднаний до пер 3 45064 запам'ятовує значення кутової швидкості w1. У момент часу t2, відповідний розрахунковому часу дії імпульсу післядії,викликаного запізнюванням системи та інерційністю релейних виконавчих органів 6, блок визначення імпульсу післядії 3 через комутатор 4 підключає керуючий сигнал U та запам'ятовує значення кутової швидкості w2. Блок визначення імпульсу післядії 3 по кутовій швидкості визначає величину імпульсу післядії Dw=w1-w2 і видає це значення в блок керування 2 для корекції заданого розрахункового значення Комп’ютерна верстка Л. Купенко 4 кутової швидкості Dwр, при якому закінчується гасіння кутової швидкості, на задане фактичне значення Dw. Після зменшення кутової швидкості w блок керування 2 обнулює керуючий сигнал. Через те, що фактичне значення Dw відповідає реальному імпульсу післядії, кутова швидкість космічного літального апарату зменшується до нульового значення (Фіг.2). Таким чином запропонована система дозволяє ефективно реалізувати гасіння початкової кутової швидкості з високою точністю. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSystem for reduction of initial angular velocity of space vehicle
Автори англійськоюBandura Ivan Mykolaiovych, Kulik Anatolii Stepanovych, Pede Tetiana Yuriivna
Назва патенту російськоюСистема гашения начальной угловой скорости космического летательного аппарата
Автори російськоюБандура Иван Николаевич, Кулик Анатолий Степанович, Педе Татьяна Юрьевна
МПК / Мітки
МПК: B64G 1/24
Мітки: система, апарата, початкової, гасіння, космічного, швидкості, літального, кутової
