Спосіб перезавантаження gsm модуля автомобільної сервісно-інформаційної охоронної gsm системи

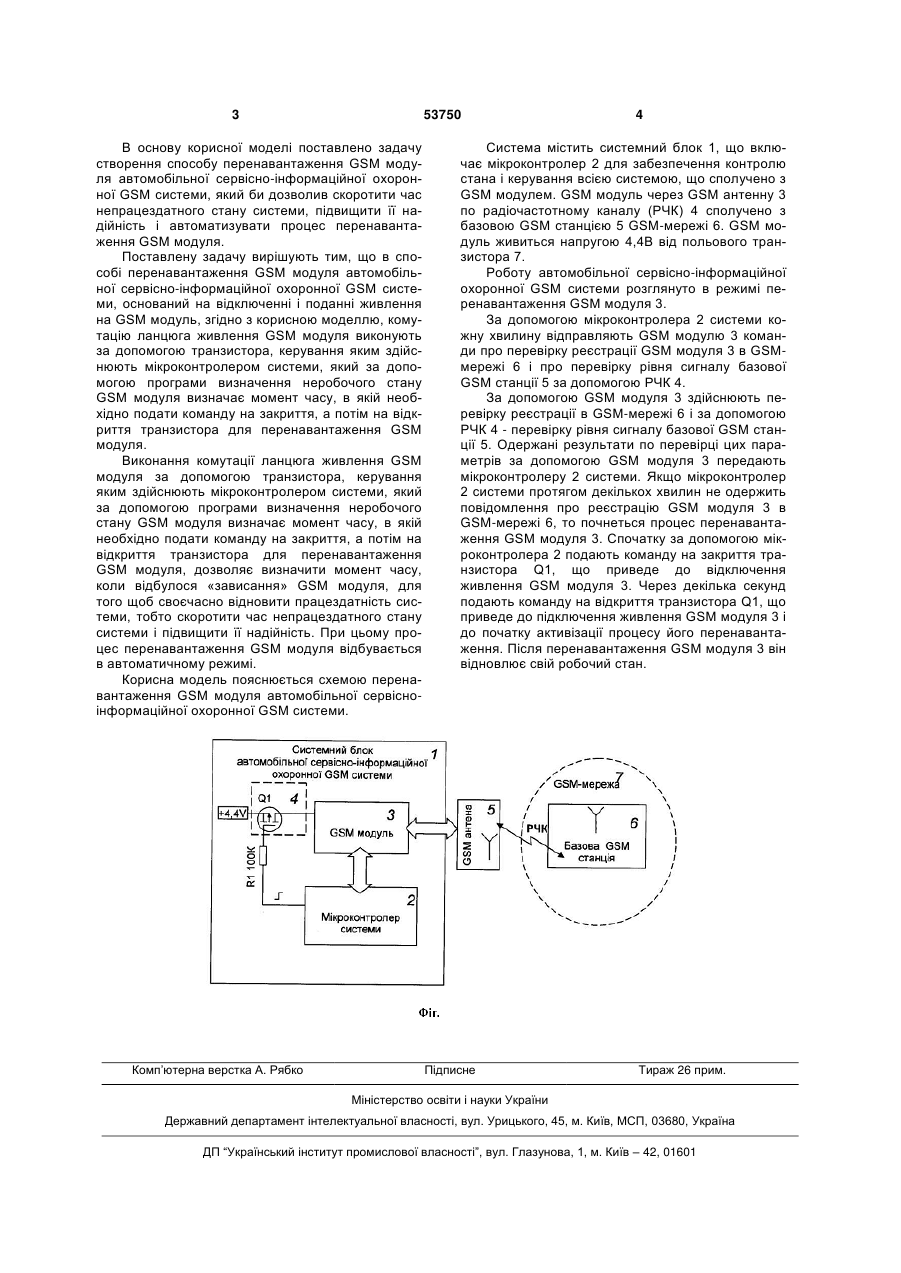

Спосіб перезавантаження GSM модуля автомобільної сервісно-інформаційної охоронної GSM 3 53750 В основу корисної моделі поставлено задачу створення способу перенавантаження GSM модуля автомобільної сервісно-інформаційної охоронної GSM системи, який би дозволив скоротити час непрацездатного стану системи, підвищити її надійність і автоматизувати процес перенавантаження GSM модуля. Поставлену задачу вирішують тим, що в способі перенавантаження GSM модуля автомобільної сервісно-інформаційної охоронної GSM системи, оснований на відключенні і поданні живлення на GSM модуль, згідно з корисною моделлю, комутацію ланцюга живлення GSM модуля виконують за допомогою транзистора, керування яким здійснюють мікроконтролером системи, який за допомогою програми визначення неробочого стану GSM модуля визначає момент часу, в якій необхідно подати команду на закриття, а потім на відкриття транзистора для перенавантаження GSM модуля. Виконання комутації ланцюга живлення GSM модуля за допомогою транзистора, керування яким здійснюють мікроконтролером системи, який за допомогою програми визначення неробочого стану GSM модуля визначає момент часу, в якій необхідно подати команду на закриття, а потім на відкриття транзистора для перенавантаження GSM модуля, дозволяє визначити момент часу, коли відбулося «зависання» GSM модуля, для того щоб своєчасно відновити працездатність системи, тобто скоротити час непрацездатного стану системи і підвищити її надійність. При цьому процес перенавантаження GSM модуля відбувається в автоматичному режимі. Корисна модель пояснюється схемою перенавантаження GSM модуля автомобільної сервісноінформаційної охоронної GSM системи. Комп’ютерна верстка А. Рябко 4 Система містить системний блок 1, що включає мікроконтролер 2 для забезпечення контролю стана і керування всією системою, що сполучено з GSM модулем. GSM модуль через GSM антенну 3 по радіочастотному каналу (РЧК) 4 сполучено з базовою GSM станцією 5 GSM-мережі 6. GSM модуль живиться напругою 4,4В від польового транзистора 7. Роботу автомобільної сервісно-інформаційної охоронної GSM системи розглянуто в режимі перенавантаження GSM модуля 3. За допомогою мікроконтролера 2 системи кожну хвилину відправляють GSM модулю 3 команди про перевірку реєстрації GSM модуля 3 в GSMмережі 6 і про перевірку рівня сигналу базової GSM станції 5 за допомогою РЧК 4. За допомогою GSM модуля 3 здійснюють перевірку реєстрації в GSM-мережі 6 і за допомогою РЧК 4 - перевірку рівня сигналу базової GSM станції 5. Одержані результати по перевірці цих параметрів за допомогою GSM модуля 3 передають мікроконтролеру 2 системи. Якщо мікроконтролер 2 системи протягом декількох хвилин не одержить повідомлення про реєстрацію GSM модуля 3 в GSM-мережі 6, то почнеться процес перенавантаження GSM модуля 3. Спочатку за допомогою мікроконтролера 2 подають команду на закриття транзистора Q1, що приведе до відключення живлення GSM модуля 3. Через декілька секунд подають команду на відкриття транзистора Q1, що приведе до підключення живлення GSM модуля 3 і до початку активізації процесу його перенавантаження. Після перенавантаження GSM модуля 3 він відновлює свій робочий стан. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
