Механізм живлення гідроциліндра регульованого ексцентрика

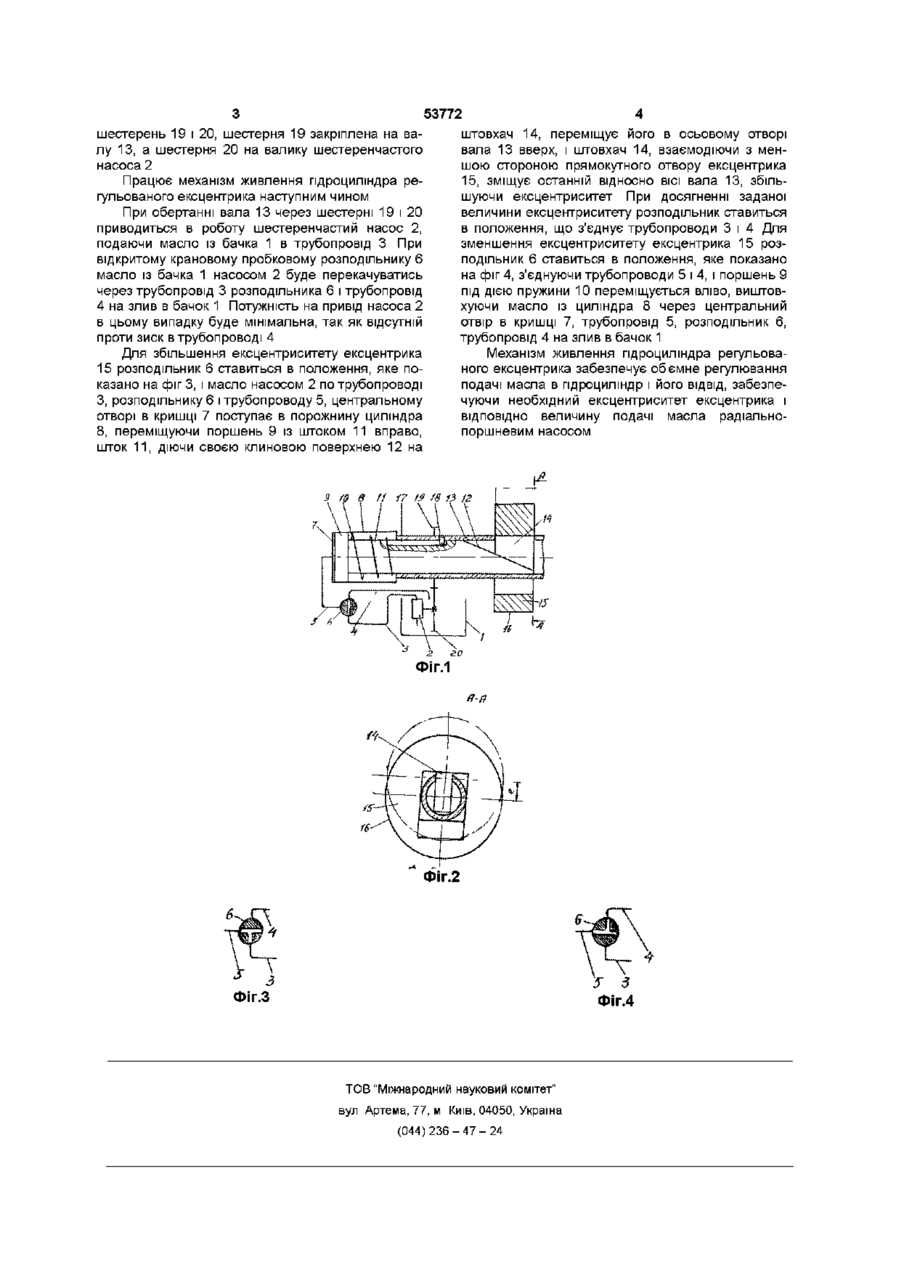

Механізм живлення гідроциліндра регульованого ексцентрика, що складається з бачка, шесте Механізм живлення гідроциліндра регульованого ексцентрика відноситься до машинобудування, зокрема до насособудування, і може бути використаний в радіально-поршневому насосі для зміни величини подачі робочої рідини Відомий механізм живлення гідроциліндра регульованого ексцентрика, який складається з бачка, шестеренчастого насоса, складних трубопроводів, на яких встановлені запобіжний клапан, регульований дросель і кран /патент України № 24542А/ Недоліком такого механізму живлення гідроциліндра регульованого ексцентрика являється складність гідроапаратури встановленої на складних трубопроводах В основу винаходу "Механізм живлення гідроциліндра регульованого ексцентрика" поставлено задачу спрощення конструкції гідроапаратури встановленої на складних трубопроводах шляхом того, що механізм живлення гідроциліндра регульованого ексцентрика складається з бачка, шестеренчастого насоса, складних трубопроводів і кранового пробкового розподільника, трубопроводи одними кінцями з'єднані з крановим пробковим розподільником, а другими кінцями з'єднані з шестеренчастим насосом, кришкою гідроциліндра і відводом в бачок, що забезпечує зменшення вартості механізму і зменшення потужності на привід шестеренчастого насоса, так як більшу частину часу насос працює без навантаження Механізм живлення гідроциліндра регульованого ексцентрика схематично зображений на фіг 1, поздовжній розріз, на фіг 2 переріз А-А на фіг 1, на фіг 3 і 4 крановий пробковий розподільник в різних ренчастого насоса, трубопроводів і кранового пробкового розподільника, який відрізняється тим, що трубопроводи одними кінцями з'єднані з крановим пробковим розподільником, а другими кінцями з'єднані з шестеренчастим насосом, центральним отвором кришки гідроциліндра і відводом в бачок положеннях Механізм живлення гідроциліндра регульованого ексцентрика складається з бачка 1, шестеренчастого насоса 2 з редукційним клапаном, складних трубопроводів 3, 4 і 5, кранового пробкового розподільника 6 Трубопроводи 3, 4 і 5 одними кінцями зєднані з крановим пробковим розподільником 6, а другими кінцями з'єднані з шестеренчастим насосом 2, відводом в бачок 1 і центральним отвором кришки 7 гідроциліндра 8 В гідроциліндрі 8 встановлений поршень 9, підпружинений пружиною 10, з поршнем 9 з'єднаний шток 11 з клиновою поверхнею 12 Шток 11 розміщений в осьовому отворі вала ІЗ, який жорстко з єднаний з поршнем 9 В радіальному отворі вала 13 встановлений штовхач 14, який однією стороною взаємодіє з клиновою поверхнею 12 штока 11, а протилежною - з меншою стороною прямокутного отвора ексцентрика 15 Вал 13 в МІСЦІ встановлення ексцентрика 15 має квадратну форму з величиною сторони квадрата не меншою діаметра вала 13, Внутрішній отвір ексцентрика 15 має прямокутну форму і зміщений відносно центра зовнішньої циліндричної поверхні 16 ексцентрика 15, паралельно більшій стороні прямокутника на величину максимального ексцентриситету і , менша сторона прямокутного отвору рівна стороні квадрата на валу 13, більша сторона прямокутного отвору рівна сумі сторін квадрата ваша 13 і максимального ексцентриситету і В штоці 11 виконана поздовжня канавка 17, в яку входить штифт 18, обмежуючи обертання штока 11 відносно вала 13 Привід шестеренчастого насоса 2 здійснюється від вала 13 з допомогою О 1 со Ю 53772 шестерень 19 і 20, шестерня 19 закріплена на валу 13, а шестерня 20 на валику шестеренчастого насоса 2 Працює механізм живлення гідроциліндра регульованого ексцентрика наступним чином При обертанні вала 13 через шестерні 19 і 20 приводиться в роботу шестеренчастий насос 2, подаючи масло із бачка 1 в трубопровід 3 При відкритому крановому пробковому розподільнику 6 масло із бачка 1 насосом 2 буде перекачуватись через трубопровід 3 розподільника 6 і трубопровід 4 на злив в бачок 1 Потужність на привід насоса 2 в цьому випадку буде мінімальна, так як відсутній проти зиск в трубопроводі 4 Для збільшення ексцентриситету ексцентрика 15 розподільник 6 ставиться в положення, яке показано на фіг 3, і масло насосом 2 по трубопроводі З, розподільнику 6 і трубопроводу 5, центральному отворі в кришці 7 поступає в порожнину циліндра 8, переміщуючи поршень 9 із штоком 11 вправо, шток 11, діючи своєю клиновою поверхнею 12 на штовхач 14, переміщує його в осьовому отворі вала 13 вверх, і штовхач 14, взаємодіючи з меншою стороною прямокутного отвору ексцентрика 15, зміщує останній відносно ВІСІ вала 13, збільшуючи ексцентриситетПри досягненні заданої величини ексцентриситету розподільник ставиться в положення, що з'єднує трубопроводи З і 4 Для зменшення ексцентриситету ексцентрика 15 розподільник 6 ставиться в положення, яке показано на фіг 4, з'єднуючи трубопроводи 5 і 4, і поршень 9 під дією пружини 10 переміщується вліво, виштовхуючи масло із циліндра 8 через центральний отвір в кришці 7, трубопровід 5, розподільник 6, трубопровід 4 на злив в бачок 1 Механізм живлення гідроциліндра регульованого ексцентрика забезпечує об ємне регулювання подачі масла в гідроциліндр і його ВІДВІД, забезпечуючи необхідний ексцентриситет ексцентрика і ВІДПОВІДНО величину подачі масла радіальнопоршневим насосом S в Фіг.2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
