Формула / Реферат

Пристрій для орієнтування відхильника, що містить трубчастий корпус, ртутний замикач і кабельний ввід, який відрізняється тим, що ртутний замикач виконаний у вигляді герметичного електропровідного корпуса з приєднаним до нього кабельним вводом із контактним наконечником для кабельної лінії зв’язку, він має промивний отвір і концентричний канал, в який поміщено краплю ртуті і введено ізольований від корпуса електричний контакт кабельного вводу, встановлений з можливістю повороту і закріплення у визначеному положенні відносно трубчастого корпуса.

Текст

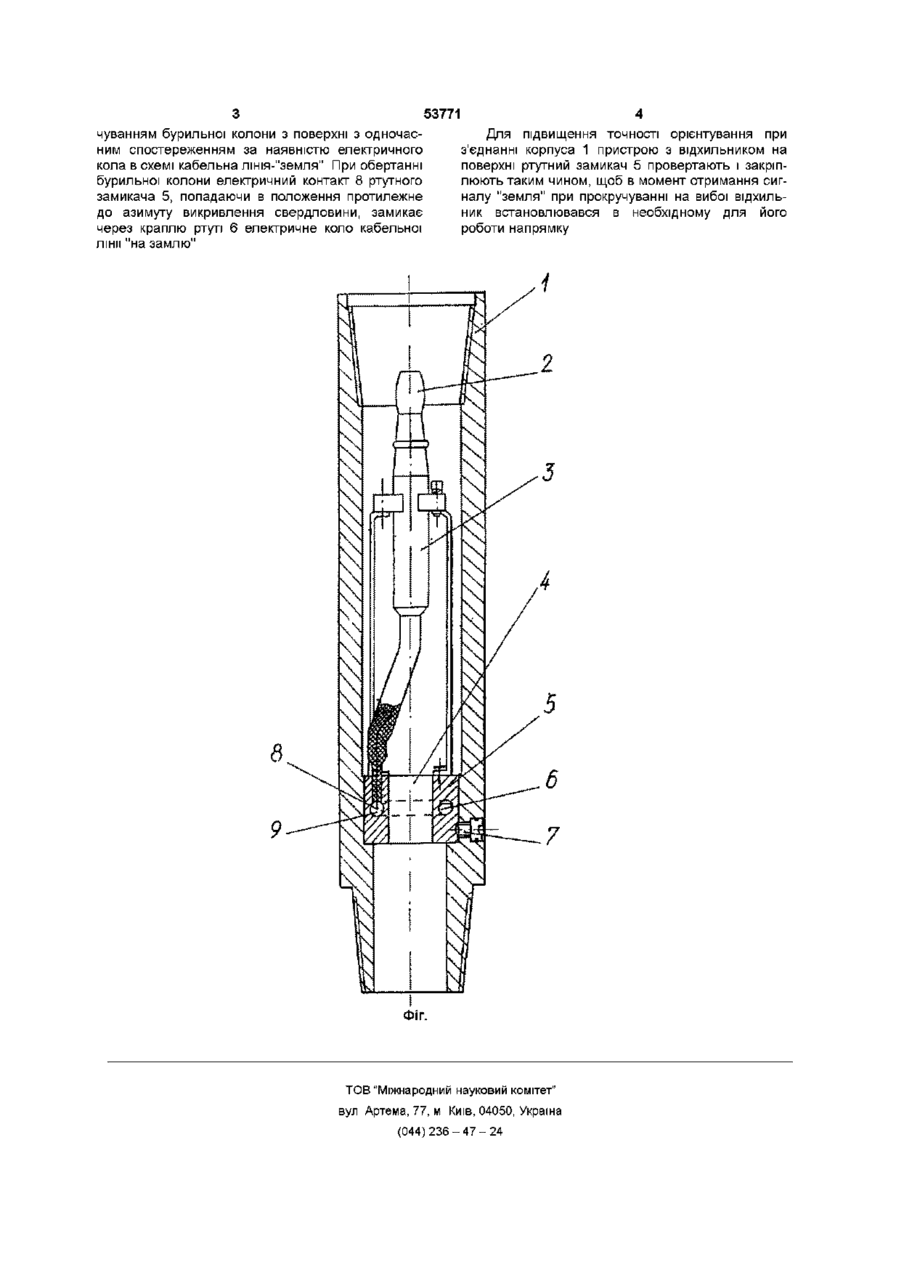

Пристрій для орієнтування відхильника, що містить трубчастий корпус, ртутний замикач і кабельний ввід, який відрізняється тим, що ртутний замикач виконаний у вигляді герметичного електропровідного корпуса з приєднаним до нього кабельним вводом із контактним наконечником для кабельної лінії зв'язку, він має промивний отвір і концентричний канал, в який поміщено краплю ртуті і введено ізольований від корпуса електричний контакт кабельного вводу, встановлений з можливістю повороту і закріплення у визначеному положенні відносно трубчастого корпуса свердловині при застосуванні вкидної кабельної лінії зв'язку На фіг зображений пристрій, для осі орієнтування відхильника Він складається із трубчастого корпуса 1, ртутного замикача 5 і прикріпленого до нього кабельного вводу 3 з контактним наконечником 2 для вкидної кабельної лінії зв'язку Ртутний замикач 5 містить промивний отвір 4 і концентричний герметичний канал 9, в який поміщена крапля ртуті 6 і введено електричний контакт 8, ізольований від електропровідного металевого корпуса замикача 5 Ртутний замикач 5 встановлений з можливістю провертання разом з кабальним вводом 3 відносно корпусаіі і закріплений у визначеному положенні гвинтом 7 Пристрій разом з відхильником турбобура, або уіпстоком, спускають на колоні бурильних труб в свердловину з відомими параметрам викривлення на даній глибині - кутом нахилу і азимутом, заміряним геофізичним інклінометром В колону бурильних труб опускають вкидну муфту на трос-кабелі, що використовується для інклінометри, до місця стикування з контактним наконечником 2 кабельного вводу 3 Концентричний канал 9 ртутного замикача 5 розміщений перпендикулярно до осі свердловини і при, найменшому и нахилі крапля ртуті 6 збігає по каналу 9 і постійно знаходиться на лежачій СТІНЦІ В апсидальній площині Орієнтування відхильника здійснюють прокру О і со Ю З 53771 чуванням бурильної колони з поверхні з одночасДля підвищення точності орієнтування при ним спостереженням за наявністю електричного з'єднанні корпуса 1 пристрою з відхильником на кола в схемі кабельна лшія-"земля" При обертанні поверхні ртутний замикач 5 провертають і закріпбурильної колони електричний контакт 8 ртутного люють таким чином, щоб в момент отримання сигзамикача 5, попадаючи в положення протилежне налу "земля" при прокручуванні на вибої відхильдо азимуту викривлення свердловини, замикає ник встановлювався в необхідному для його через краплю ртуті 6 електричне коло кабельної роботи напрямку лінії "на замлю" Фіг. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24

Дивитися

Додаткова інформація

Назва патенту англійською

Unit for the deflector orientation

Автори англійською

Vlasov Petro Arkhypovych

Назва патенту російською

Устройство для ориентирования отклонителя

Автори російською

Власов Петр Архипович

МПК / Мітки

МПК: E21B 47/02

Мітки: пристрій, відхильника, орієнтування
