Подрібнювач
Формула / Реферат
Подрібнювач, який містить корпус з встановленою на вході протирізальною пластиною, вихід, розміщений всередині корпуса барабан з балками, на яких за допомогою болтів закріплені ножі, який відрізняється тим, що балки, встановлені паралельно валу барабана, виконано пустотілими і болти кріплення ножів пересікають порожнину балок, а протирізальна пластина розташована перехресно валу барабана.
Текст

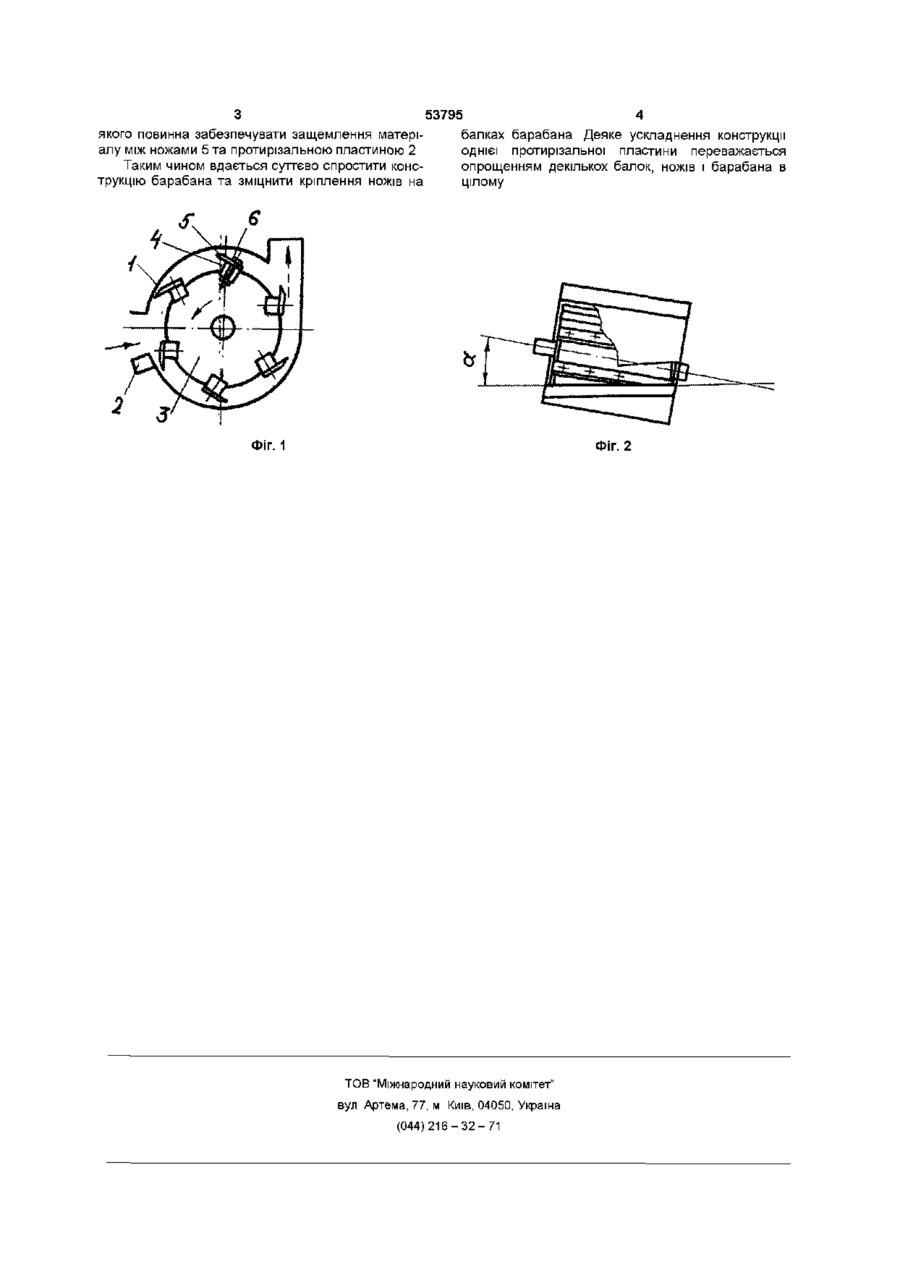

Подрібнювач, який містить корпус з встановленою на вході протирізальною пластиною, вихід, розміщений всередині корпуса барабан з балками, на яких за допомогою болтів закріплені ножі, який відрізняється тим, що балки, встановлені паралельно валу барабана, виконано пустотілими і болти кріплення ножів пересікають порожнину балок, а протирізальна пластина розташована перехресно валу барабана протирізальна пластина 2, а з протилежної сторони - вихід Всередині корпуса 1 розміщений подрібнювальний барабан 3 По периферії барабана З встановлені паралельно валу барабана 3 пустотілі балки 4 прямокутного перерізу, на ЗОВНІШНІЙ стороні яких закріплені по циліндричній направляючій ножі 5 болтами 6 Болти 6 перетинають порожнину балок 4 Протирізальна пластина 2 перехрещується з віссю барабана 3 під кутом L, якщо дивитись на подрібнювач зі сторони входу Цей кут повинен бути меншим кута защемлення між ножами 5 та пластиною 2 Протирізальну пластину 2 доцільно встановлювати горизонтально, а барабан 3 - під кутом до горизонту, щоб полегшити стикування подрібнювача із живильником та приводом барабана Суміжна з ножами 5 верхня брівка протирізальної пластини 2 виконана криволінійною і встановлена з мінімальним зазором до циліндричного барабана 2 При роботі барабан 3 обертається в корпусі 1 проти годинникової стрілки (див фіг 1) притискає ножами 5 поступаючу через вхід корпуса 1 масу до протирізальної пластини 2 і поступово, починаючи справа (див фіг 2), відрізає порцію маси Відрізана порція маси переноситься балками 4 та ножами 5 і відводиться через вихід корпуса 1 назовні подрібнювача Під ДІЄЮ болтів 6 суміші площини ножів 5 та балок 4 вигинаються збільшуючи тим самим опір переміщенню ножів 5 відносно балок 4 Паралельність балок 4 валу барабана 3 суттєво спрощує конструкцію барабана 3 Для рівномірності навантаження повертають протирізальну пластину 2 відносно вала барабана 3 на кут L, величина О ю о> СО ю З 53795 4 якого повинна забезпечувати защемлення матерібалках барабана Деяке ускладнення конструкції алу між ножами 5 та протирізальною пластиною 2 однієї протирізальної пластини переважається Таким чином вдається суттєво спростити конеопрощенням декількох балок, ножів і барабана в трукцію барабана та зміцнити кріплення ножів на цілому Фіг. 1 Фіг. 2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Назва патенту англійськоюCutter
Автори англійськоюKarpenko Mykhailo Ivanovych
Назва патенту російськоюИзмельчитель
Автори російськоюКарпенко Михаил Иванович
МПК / Мітки
МПК: A01F 29/00
Мітки: подрібнювач
