Горизонтальний кожухотрубний теплообмінник
Номер патенту: 53821
Опубліковано: 25.10.2010
Автори: Горобинський Сергій Сергійович, Швед Микола Петрович
Формула / Реферат
1. Горизонтальний кожухотрубний теплообмінник, що містить перемішуючий пристрій для інтенсифікації процесу теплопередачі в трубному просторі, який складається з циліндричної обичайки (1), до якої приварені трубні решітки (5), у яких закріплено пучок труб (8), за допомогою болтового з'єднання до трубних решіток (5) кріпляться кришки (10) та (14) з ввареними штуцерами (11) і (12) для підведення та відведення рідини, який відрізняється тим, що на штуцері (11) закріплена насадка (9), яка спрямовує потік рідини на лопатки турбіни (2), змушуючи її обертатись разом з валом (3) і турбіною меншої потужності (13), що дозволяє без зовнішнього приводу турбулізувати потік до входу в трубний простір, перемішати теплоносій у вихідній кришці і забезпечити високу інтенсифікацію процесу теплопередачі та однорідне температурне поле теплоносія на виході із теплообмінника.
2. Теплообмінник за п. 1, який відрізняється тим, що потужності турбін (2) і (13) знаходяться в співвідношенні 2:1, а їх сумарна потужність на перевищує половину потужності набігаючого потоку рідини на турбіну (2).
Текст

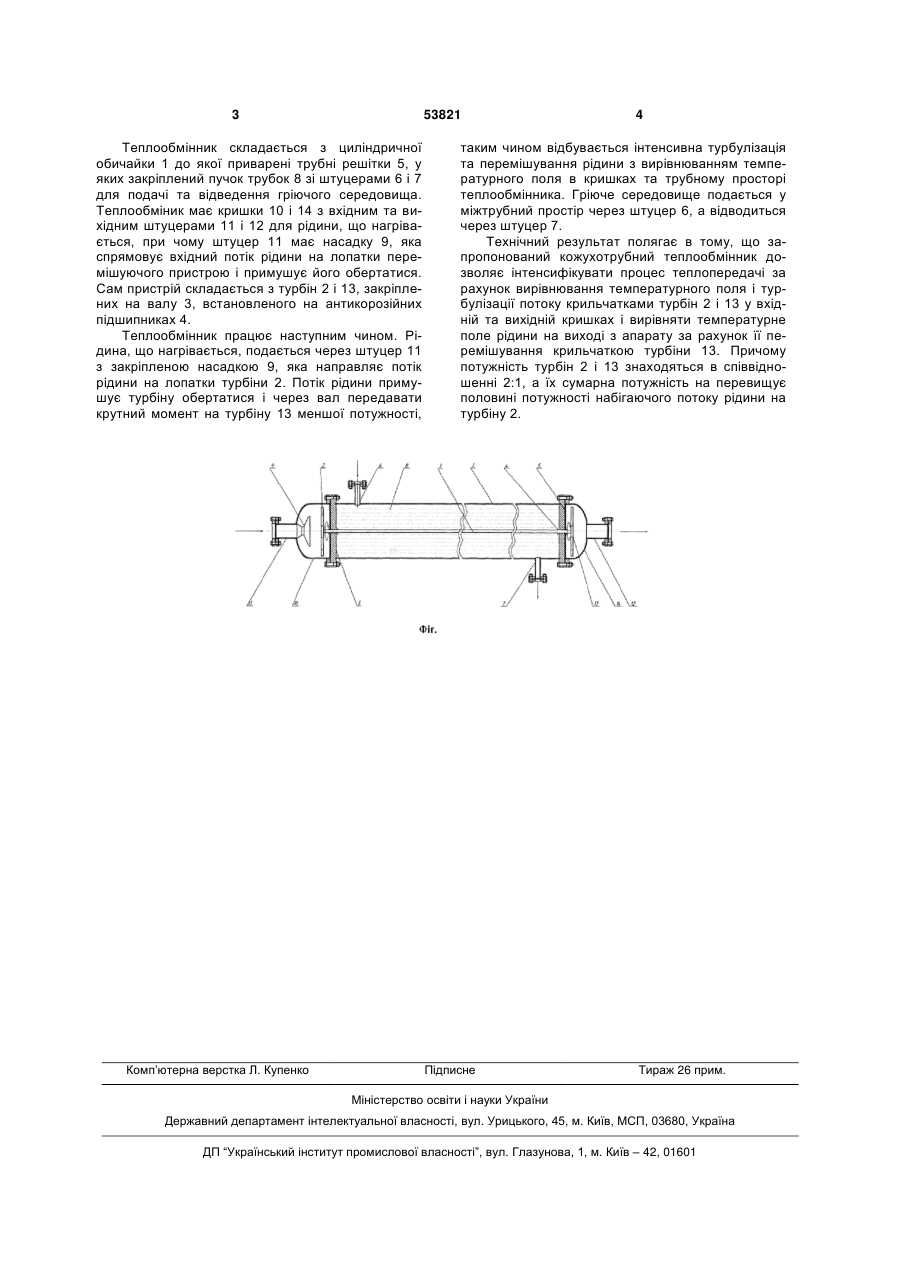

1. Горизонтальний кожухотрубний теплообмінник, що містить перемішуючий пристрій для інтенсифікації процесу теплопередачі в трубному просторі, який складається з циліндричної обичайки (1), до якої приварені трубні решітки (5), у яких закріплено пучок труб (8), за допомогою болтового з'єднання до трубних решіток (5) кріпляться кришки (10) та (14) з ввареними штуцерами (11) і (12) 3 53821 Теплообмінник складається з циліндричної обичайки 1 до якої приварені трубні решітки 5, у яких закріплений пучок трубок 8 зі штуцерами 6 і 7 для подачі та відведення гріючого середовища. Теплообміник має кришки 10 і 14 з вхідним та вихідним штуцерами 11 і 12 для рідини, що нагрівається, при чому штуцер 11 має насадку 9, яка спрямовує вхідний потік рідини на лопатки перемішуючого пристрою і примушує його обертатися. Сам пристрій складається з турбін 2 і 13, закріплених на валу 3, встановленого на антикорозійних підшипниках 4. Теплообмінник працює наступним чином. Рідина, що нагрівається, подається через штуцер 11 з закріпленою насадкою 9, яка направляє потік рідини на лопатки турбіни 2. Потік рідини примушує турбіну обертатися і через вал передавати крутний момент на турбіну 13 меншої потужності, Комп’ютерна верстка Л. Купенко 4 таким чином відбувається інтенсивна турбулізація та перемішування рідини з вирівнюванням температурного поля в кришках та трубному просторі теплообмінника. Гріюче середовище подається у міжтрубний простір через штуцер 6, а відводиться через штуцер 7. Технічний результат полягає в тому, що запропонований кожухотрубний теплообмінник дозволяє інтенсифікувати процес теплопередачі за рахунок вирівнювання температурного поля і турбулізації потоку крильчатками турбін 2 і 13 у вхідній та вихідній кришках і вирівняти температурне поле рідини на виході з апарату за рахунок її перемішування крильчаткою турбіни 13. Причому потужність турбін 2 і 13 знаходяться в співвідношенні 2:1, а їх сумарна потужність на перевищує половині потужності набігаючого потоку рідини на турбіну 2. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHorizontal shell-and-tube heat exchanger
Автори англійськоюHorobynskyi Serhii Serhiiovych, Shved Mykola Petrovych
Назва патенту російськоюГоризонтальный кожухотрубный теплообменник
Автори російськоюГоробинский Сергей Сергеевич, Швед Николай Петрович
МПК / Мітки
МПК: F28D 7/00
Мітки: теплообмінник, кожухотрубний, горизонтальний
