Кожухотрубний теплообмінник

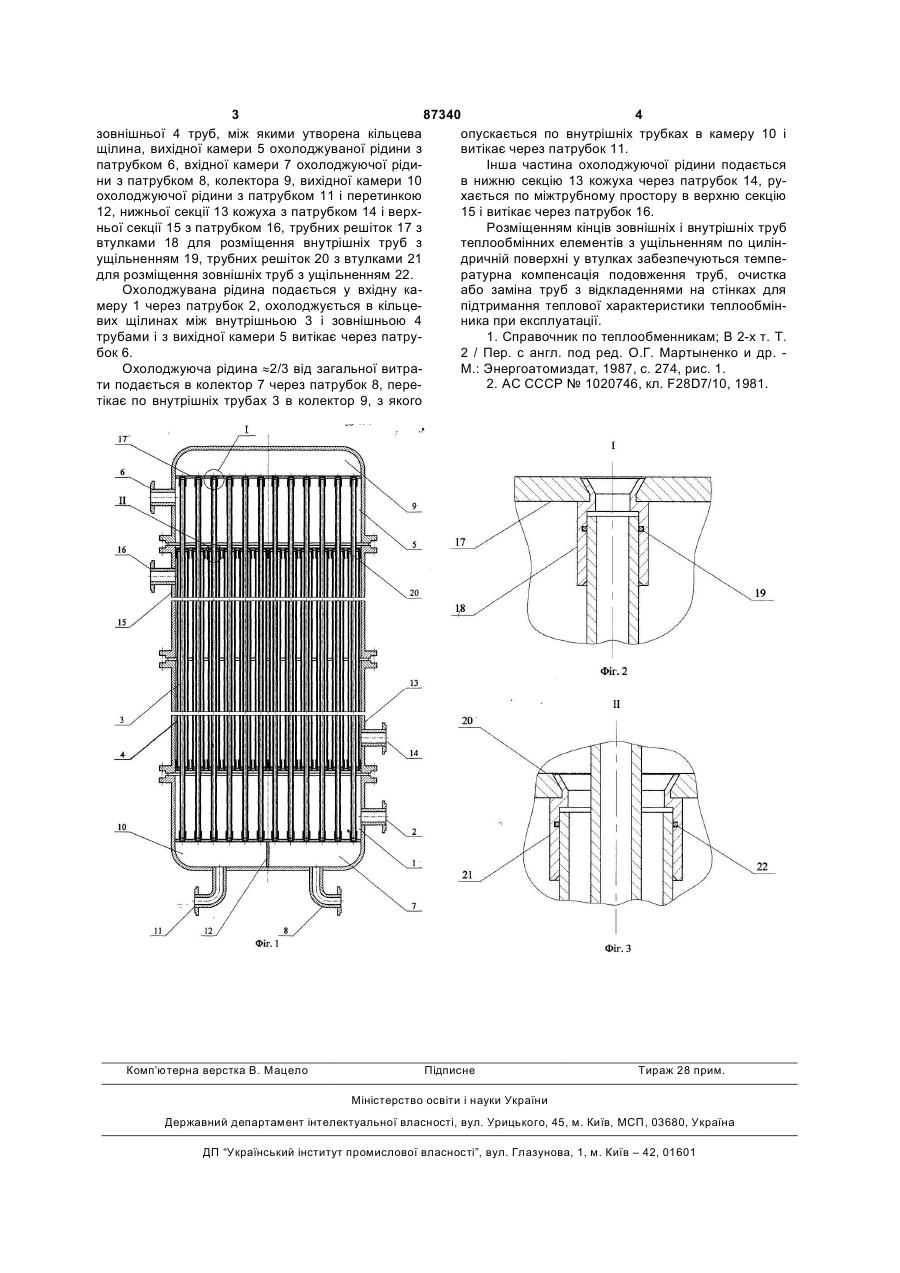

1. Кожухотрубний теплообмінник в складі теплообмінних елементів типу труба в трубі, кожуха, трубних решіток, вхідної і вихідної камер охолоджуваної і охолоджуючої рідини, патрубків, який відрізняється тим, що кінці труб ущільнені по циліндричній поверхні з можливістю осьового переміщення у втулках, закріплених на трубних решітках. 2. Кожухотрубний теплообмінник за п. 1, який відрізняється тим, що кожух виконаний з двох секцій з роз'ємним стиком. (19) (21) a200706158 (22) 04.06.2007 (24) 10.07.2009 (46) 10.07.2009, Бюл.№ 13, 2009 р. (72) КОВАЛЬ ВОЛОДИМИР ПАВЛОВИЧ, БОТЮК ОЛЕГ МИКОЛАЙОВИЧ, ГОРЯЧКІН ВАДИМ МИКОЛАЙОВИЧ, АНІЩЕНКО ЛЕОНІД ДАНИЛОВИЧ, ТКАЧЕНКО ВОЛОДИМИР ВАСИЛЬОВИЧ, ПОПЕНКО ОЛЕКСАНДР ПИЛИПОВИЧ (73) КОВАЛЬ ВОЛОДИМИР ПАВЛОВИЧ, БОТЮК ОЛЕГ МИКОЛАЙОВИЧ, ГОРЯЧКІН ВАДИМ МИКОЛАЙОВИЧ, АНІЩЕНКО ЛЕОНІД ДАНИЛОВИЧ, ТКАЧЕНКО ВОЛОДИМИР ВАСИЛЬОВИЧ, ПОПЕНКО ОЛЕКСАНДР ПИЛИПОВИЧ (56) SU 1020746 A, 30.05.1983 3 87340 4 зовнішньої 4 труб, між якими утворена кільцева опускається по внутрішніх трубках в камеру 10 і щілина, вихідної камери 5 охолоджуваної рідини з витікає через патрубок 11. патрубком 6, вхідної камери 7 охолоджуючої рідиІнша частина охолоджуючої рідини подається ни з патрубком 8, колектора 9, вихідної камери 10 в нижню секцію 13 кожуха через патрубок 14, руохолоджуючої рідини з патрубком 11 і перетинкою хається по міжтрубному простору в верхню секцію 12, нижньої секції 13 кожуха з патрубком 14 і верх15 і витікає через патрубок 16. ньої секції 15 з патрубком 16, трубних решіток 17 з Розміщенням кінців зовнішніх і внутрішніх труб втулками 18 для розміщення внутрішніх труб з теплообмінних елементів з ущільненням по цилінущільненням 19, трубних решіток 20 з втулками 21 дричній поверхні у втулках забезпечуються темпедля розміщення зовнішніх труб з ущільненням 22. ратурна компенсація подовження труб, очистка Охолоджувана рідина подається у вхідну каабо заміна труб з відкладеннями на стінках для меру 1 через патрубок 2, охолоджується в кільцепідтримання теплової характеристики теплообмінвих щілинах між внутрішньою 3 і зовнішньою 4 ника при експлуатації. трубами і з вихідної камери 5 витікає через патру1. Справочник по теплообменникам; В 2-х т. Т. бок 6. 2 / Пер. с англ. под ред. О.Г. Мартыненко и др. М.: Энергоатомиздат, 1987, с. 274, рис. 1. Охолоджуюча рідина »2/3 від загальної витра2. АС СССР № 1020746, кл. F28D7/10, 1981. ти подається в колектор 7 через патрубок 8, перетікає по внутрішніх трубах 3 в колектор 9, з якого Комп’ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
