Установка для пожежогасіння
Номер патенту: 53827
Опубліковано: 17.02.2003
Автори: Михайлик Віктор Дмитрович, Тулаєва Алла Миколаївна, Моісеєнко Леонтій Леонідович, Михайлик Сергій Вікторович
Формула / Реферат
1. Установка для пожежогасіння, яка містить джерело вогнегасильної речовини, що викидається вибухом, ствол для подачі речовини у вогнище пожежі, яка відрізняється тим, що коаксіально стволу виконаний водовід, приєднаний до водопроводу, а кінці ствола і водоводу приєднані до передбаченої розширювальної камери змішування вогнегасильної речовини і утворюваної водяної пари, при цьому камера у торцевій частині обладнана соплами для подачі суміші у вогнище пожежі.
2. Установка за п. 1, яка відрізняється тим, що частина ствола, прилегла до камери змішування, може бути замінена пожежним рукавом із проміжною муфтою для з'єднання рукава із стволом, а сумарна площа отворів сопел перевищує площу перерізу ствола.
Текст

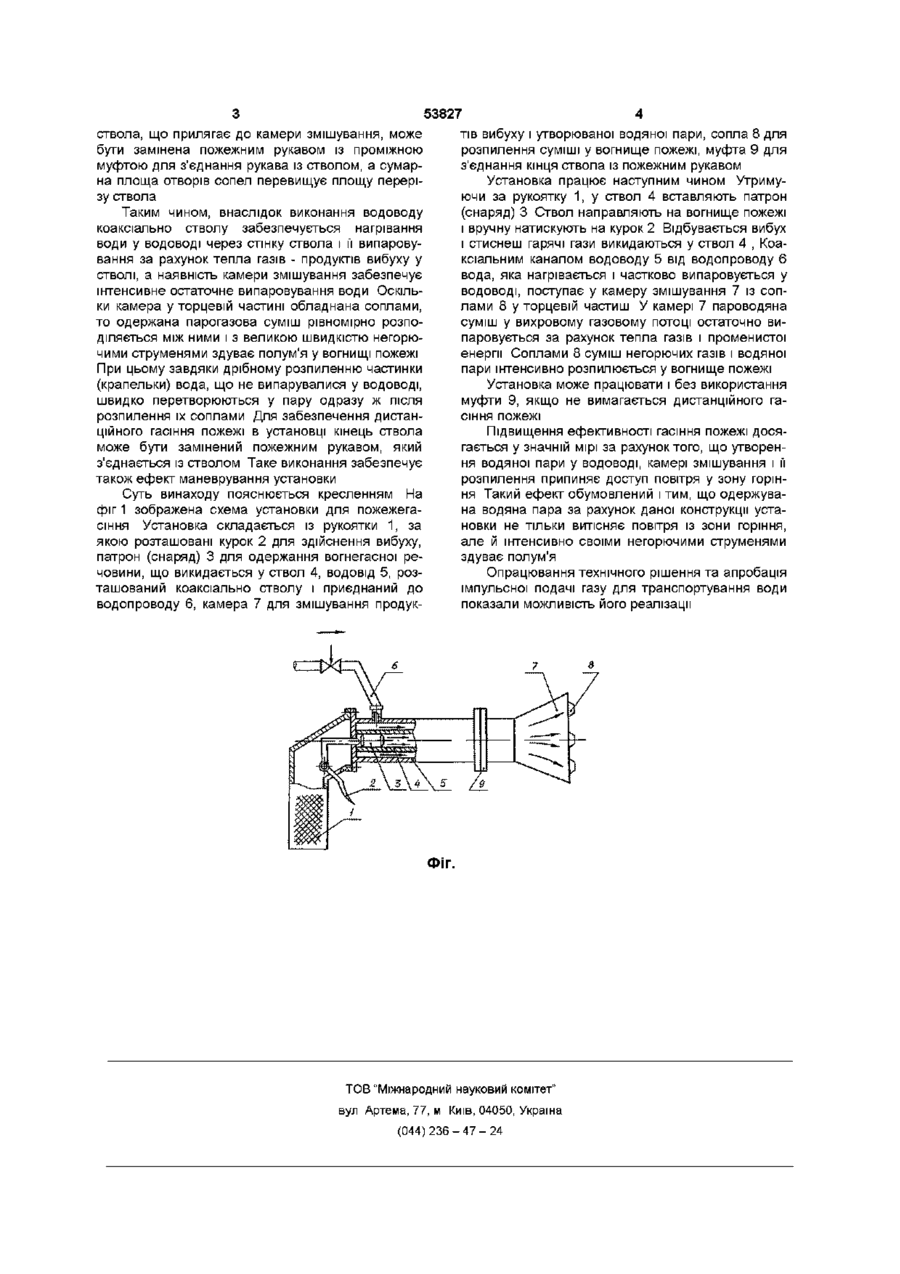

1 Установка для пожежогасіння, яка містить джерело вогнегасильної речовини, що викидається вибухом, ствол для подачі речовини у вогнище пожежі, яка відрізняється тим, що ко аксіально стволу виконаний водовід, приєднаний до водопроводу, а КІНЦІ ствола і водоводу приєднані до передбаченої розширювальної камери змішування вогнегасильної речовини і утворюваної водяної пари, при цьому камера у торцевій частині обладнана соплами для подачі суміші у вогнище пожежі 2 Установка за п 1, яка відрізняється тим, що частина ствола, прилегла до камери змішування, може бути замінена пожежним рукавом із проміжною муфтою для з'єднання рукава із стволом, а сумарна площа отворів сопел перевищує площу перерізу ствола Винахід відноситься до протипожежної техніки і може бути використаний для гасіння пожежі ВІДОМІ установки аналогічного призначення, що містять джерело вогнегасної речовини, яка викидається вибухом (патрона, снаряда, ракети, вибухового балона), ствол (рукав) для подачі речовини у вогнище пожежі (Ас СССР №1308336, БИ №17,1987г,Ас №776619, МКИ А62с 19/00) Недоліки відомих пристроїв полягають у неможливості дистанційного гасіння пожежі та їх низькій ефективності із-за недостатнього запобігання надходженню повітря у вогнище пожежі при його гасінні Частково недолік дистанційного гасіння пожежі усунено у ВІДОМІЙ установці (А с СРСР №1556689, Б И №14, 1990 МКИ А62с 19/00) Разом з тим і у цього відомого рішення недостатня ефективність гасіння пожежі за зазначеною причиною Задача винаходу, що пропонується, полягає у створенні установки для пожежегасіння, яка б дозволяла підвищити ефективність гасіння за рахунок інтенсивного утворення водяної пари, що запобігало б надходженню повітря у вогнище пожежі І забезпечувало б його інтенсивне гасіння Це досягається в установці для пожежегасіння, що містить джерело вогнегасної речовини, яка викидається вибухом, ствол для подачі речовини у вогнище пожежі, тим, що коаксіально стволу виконаний водовід, приєднаний до водопроводу, а КІНЦІ ствола та водоводу приєднані до передбаченої розширювальної камери змішування вогнегасної речовини і утвореної водяної пари При цьому камера у торцевій частиш обладнана соплами для подачі суміші у вогнище пожежі, а частина ствола, що прилягає до камери змішування, може бути замінена пожежним рукавом з проміжною муфтою для з'єднання рукава із стволом, а сумарна площа отворів сопел перевищує поперечний переріз ствола Вказані ВІДМІННІ ознаки відсутні у аналогів, тому технічне рішення, що пропонується, відповідає критерію "новизна" Між сукупністю ознак, вказаних відомих рішень та технічного рішення, що заявляється, існує наступний зв'язок причини та слідства установка містить джерело вогнегасної речовини, що викидається вибухом, ствол для подачі речовини у вогнище пожежі При такому виконанні установки у неї низька ефективність гасіння пожежі із-за недостатнього запобігання надходженню повітря (окислювача) у вогнище пожежі при його гасінні Згідно винаходу в установці коаксіально стволу виконано водовід, приєднаний до водопроводу, КІНЦІ ствола та водоводу з'єднані із передбаченою розширювальною камерою змішування вогнегасної речовини і утворюваної водяної пари, при цьому камера у торцевій частині обладнана соплами для подачі суміші у вогнище пожежі, а частина 00 со ю 53827 тів вибуху і утворюваної водяної пари, сопла 8 для ствола, що прилягає до камери змішування, може розпилення суміші у вогнище пожежі, муфта 9 для бути замінена пожежним рукавом із проміжною з'єднання кінця ствола із пожежним рукавом муфтою для з'єднання рукава із стволом, а сумарУстановка працює наступним чином Утримуна площа отворів сопел перевищує площу переріючи за рукоятку 1, у ствол 4 вставляють патрон зу ствола (снаряд) 3 Ствол направляють на вогнище пожежі Таким чином, внаслідок виконання водоводу і вручну натискують на курок 2 Відбувається вибух коаксіально стволу забезпечується нагрівання і стиснеш гарячі гази викидаються у ствол 4 , Коаводи у водоводі через стінку ствола і її випаровуксіальним каналом водоводу 5 від водопроводу 6 вання за рахунок тепла газів - продуктів вибуху у вода, яка нагрівається і частково випаровується у стволі, а наявність камери змішування забезпечує водоводі, поступає у камеру змішування 7 із сопінтенсивне остаточне випаровування води Оскільлами 8 у торцевій частиш У камері 7 пароводяна ки камера у торцевій частині обладнана соплами, суміш у вихровому газовому потоці остаточно вито одержана парогазова суміш рівномірно розпопаровується за рахунок тепла газів і променистої діляється між ними і з великою швидкістю негорюенергії Соплами 8 суміш негорючих газів і водяної чими струменями здуває полум'я у вогнищі пожежі пари інтенсивно розпилюється у вогнище пожежі При цьому завдяки дрібному розпиленню частинки (крапельки) вода, що не випарувалися у водоводі, Установка може працювати і без використання швидко перетворюються у пару одразу ж після муфти 9, якщо не вимагається дистанційного гарозпилення їх соплами Для забезпечення дистансіння пожежі ційного гасіння пожежі в установці кінець ствола Підвищення ефективності гасіння пожежі досяможе бути замінений пожежним рукавом, який гається у значній мірі за рахунок того, що утворенз'єднається із стволом Таке виконання забезпечує ня водяної пари у водоводі, камері змішування і її також ефект маневрування установки розпилення припиняє доступ повітря у зону горіння Такий ефект обумовлений і тим, що одержуваСуть винаходу пояснюється кресленням На на водяна пара за рахунок даної конструкції устафіг 1 зображена схема установки для пожежегановки не тільки витісняє повітря із зони горіння, сіння Установка складається із рукоятки 1, за але й інтенсивно своїми негорючими струменями якою розташовані курок 2 для здійснення вибуху, здуває полум'я патрон (снаряд) 3 для одержання вогнегасної речовини, що викидається у ствол 4, водовід 5, розОпрацювання технічного рішення та апробація ташований коаксіально стволу і приєднаний до імпульсної подачі газу для транспортування води водопроводу 6, камера 7 для змішування продукпоказали можливість його реалізації ФІГ. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
ДивитисяДодаткова інформація
Назва патенту англійськоюFire-extinguishing set
Автори англійськоюMoiseenko Leontii Leonidovych, Mykhailyk Viktor Dmytrovych, Mykhailyk Serhii Viktorovych
Назва патенту російськоюУстановка для пожаротушения
Автори російськоюМоисеенко Леонтий Леонидович, Михайлик Виктор Дмитриевич, Михайлик Сергей Викторович
МПК / Мітки
МПК: A62C 19/00
Мітки: установка, пожежогасіння
