Установка порошкового пожежогасіння

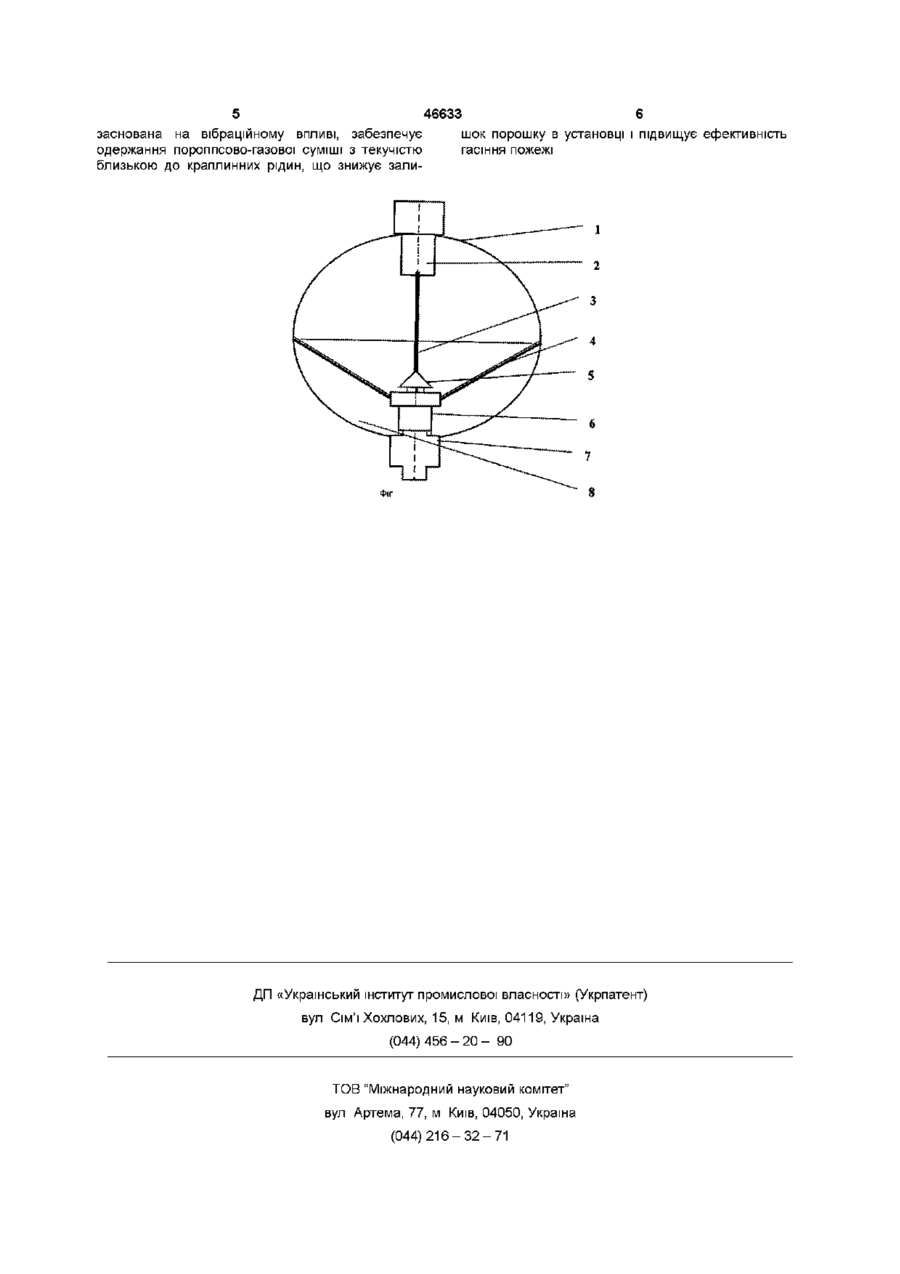

1 Установка порошкового пожежогасіння, що містить резервуар з вогнегасним порошком і стиснутим газом, у дні якого змонтована випускна головка з розсікачем потоку, яка відрізняється тим, що остання оснащена диспергатором, який виконаний у вигляді порожнистого зрізаного конуса і з'єднаний з нею з боку вершини сильфонною трубкою, а розсікач потоку закріплений над отвором у вершині конуса і за допомогою штанги жорстко скріплений з вібратором, який установлений на резервуарі 2 Установка за п 1, яка відрізняється тим, що диспергатор із боку основи конуса сполучається зі стінкою резервуара через еластичну манжету й утворює у нижній його частині порожнину, що заповнена газом 3 Установка за п 2, яка відрізняється тим, що конус диспергатора виконано з перфорованої решітки та усередині покрито газопроникним пористим матеріалом Винахід відноситься до протипожежної техніки, зокрема до пристроїв для гасіння пожеж вогнегасними порошками ВІДОМІ стаціонарні порошкові установки і ручні порошкові вогнегасники, у яких резервуари з вогнегасним порошком заповнені стиснутим робочим газом (див Исавнин Н В Средства порошкового пожаротушения М Стройиздат, 1983 с 16-17) Загальним недоліком цього типу техніки порошкового гасіння є те, що по закінченню роботи в резервуарі залишається вогнегасний порошок Неповне витиснення порошку з резервуара пов'язано зі зміною його фізичних властивостей У період збереження під дією сили ваги, ударів і струсів вогнегасний порошок ущільнюється При цьому його газова МІСТКІСТЬ І газова проникність зменшуються, а молекулярні і адгезійні сили зчеплення та сили тертя між частками порошку збільшуються У наслідок чого текучість порошку зменшується відносно текучості, яка була при його початковій насипній ЩІЛЬНОСТІ Зниження текучості порошку приводить до порушення режиму роботи установок та неповному його витіканню з резервуару нюється за допомогою вібруючих диспергаторів Проте вони не забезпечують якісного диспергування ущільненого порошку у всьому його обсязі Текучість порошку відновлюється не повністю, через те що під вплив вібрації попадає тільки та частина порошку, яка розташована біля диспергатора Погана якість диспергування призводить до порушення параметрів витікання порошку Тому по закінченню роботи вогнегасників у ємкості залишається певна КІЛЬКІСТЬ ущільненого порошку, що негативно позначається на ефективності їх дм при гасінні пожежі Найбільш близьким аналогом до об'єкта винаходу, що заявляється, якого обрано в якості прототипа є установка пожежогасіння, (див Опис до патенту на винахід UA №25297 А 62 С 35/02, 1998 Бюл №6) Установка містить резервуар з вогнегасною речовиною, у дні якого змонтована випускна голівка з вузлом розсікання потоку Недоліком установки пожежегасіння є недосконалість конструктивної схеми диспергування, у якій ущільнений порошок призволиться до текучого стану за допомогою вузла розсікання розсікання потоку Цей вузол знаходиться у випускній ГОЛІВЦІ, якого виконано у вигляді втулки з розсікачем, що уявляє собою тіло обертання з вершиною і бічною поверхнею, яка утворена прямою або увігнутою ЛІНІЄЮ Таке конструктивне рішення взмозі забез ВІДОМІ порошкові вогнегасники з джерелом стиснутого газу, (див Авт, св №848042 М Кл 3А 62 С 3/00 1981 Бюл №27, Авт св №854406 М Кл 3 А 62 С 3/00 1981 Бюл №30) У цих вогнегасниках відновлення текучості ущільненого порошку здійс СО го (О (О 46633 печити диспергувати ущільнений порошок до текузовсим малі, якщо шар порошку знаходиться в чого стану тільки в зоні вихрових газових потоків, віброкигоіячому стані, коли частки порошку відрищо утворені розсікачем Інша частина порошку, ваються від вібруючої поверхні Віброкипіння у яка знаходиться за межами газового потоку і його шарі порошку настає при досягненні критичного вихрів не буде диспергована У зв'язку з цим по прискорення вібрації Значення прискорення, при закінченню роботи установки порошок, що не був якому виникає виброкиплячий шар, зменшується зі приведений у текучий стан, залишається в резерзбільшенням кута нахилу вібруючої поверхні (див вуарі Відомо, ЩО ПОВНИЙ ВИТОК порошкових матеЧленов В А Михайлов Н В Виброкипящий слой ріалів із резервуарів відбувається при гідравлічМ Наука 1972 с 11-12, с 22 -23) Таким чином, ному витіканні (див Зенков РЛ и др Машини диспергування порошку в режимі віброкишіячого непрерывного транспорта М Машиностроение, шару зменшує сили опору і підвищує текучість 1987 с 378 -382) Тому, для того щоб витікання порошково-газової суміші по КОНІЧНІЙ поверхні дипорошку з резервуару установки пожежогасіння спергатора Це сприяє більш повному витисненню було гідравлічним, його необхідно попередньо порошку з резервуара і підвищенню ефективності привести до текучого стану дії установки при гасінні пожежі В основу винаходу поставлено задачу щодо На малюнку зображена схема установки поудосконалення конструктивної схеми диспергурошкового гасіння вання ущільненого порошку У результаті чого підУстановка порошкового гасіння складається з вищиться текучість порошково-газової суміші і резервуару 1, заповненого стиснутим газом і вогзменшиться залишок порошку в резервуарі по занегасним порошком, випускної голівки 7, вібратора кінченню роботи установки, що буде сприяти 2 і диспергатора 4 Диспергатор 4 являє собою більш ефективному гасінню пожежі порожнистий усічений конус, якого виконано з перфорованої решітки, внутрішня поверхня якого Поставлена задача вирішується тим, що в покрита газопроникним пористим матеріалом Осустановці пожежогасіння, що містить резервуар з нову конусу диспергатора 4, сполучено з корпусом вогнегасним порошком і стиснутим газом, у дні резервуару 1 еластичною манжетою, що перешкоякого змонтована випускна голівка з розсікачем джає проникненню порошку в газову порожнину 8, потоку, остання споряджена диспергатором, якого яка утворена зовнішньою поверхнею конуса дисвиконано у вигляді порожнистого усіченого конусу і пергатора 4 і нижньою частиною резервуара 1 з'єднаного з нею з боку вершини сильфонною труВипускна голівка 7, з'єднана з отвором у вершині бкою, а розсікача потоку закріплено над отвором конуса диспергатора 4, сильфон-ною трубкою 6 вершини конусу і за допомогою штанги жорстко Біля отвору сильфонної трубки 6 в диспергаторі 4 скріплено з вібратором, якого установлено на реустановлено розсікача потоку порошково-газової зервуарі суміші 5, що жорстко скріплений з вібратором 2 за Крім того, диспергатор з боку основи конуса допомогою штанги З сполучається зі стінкою резервуара через еластичну манжету і утворює у нижній його частині пороУстановка порошкового гасіння працює таким жнину, що заповнена газом чином Крім того, конус диспергатора виконано з При пуску установки відбувається відкриття перфорованої решітки, якого усередині покрито випускної голівки 7 і вмикання вібратора 2 Вібрагазопроникним пористим матеріалом тор 2, що жорстко зв'язаний з диспергатором 4, за допомогою штанги 3 та розсікача 5 призводить Спорядження випускної голівки конічним дисйого в коливання Під дією сил прискорень вібрації пергатором, жорстко скріпленим з вібратором, в ущільненому порошку, що знаходиться в диспердозволяє здійснювати диспергування ущільненого гаторі і над ним, виникають хвилі стиску і розшипорошку шляхом вібраційного на нього впливу Під рення У результаті чого відбувається порушення дією сил вібраційного коливання диспергатора в сил зчеплення між частками порошку та їхнє відшарі порошку відбувається порушення зв'язків між ривання від похилої поверхні диспергатора 4, над його частками Унаслідок чого видбувається їх рух якою виникає віброкишіячий шар порошку У періі взаємне переміщення Одночасно, газ з порожод розповсюдження хвилі розширення, газ з поронини, що розташована під диспергатором, крізь жнини 8 через отвори перфорації і пористий матеперфоровану решітку та пористий матеріал, фільріал у диспергаторі 4, фільтрується в шар трується у шар диспергованого порошку і рівноміпорошку, рівномірно насичуючи його При дисперрно насичує його У результаті чого порошок перегуванні в режимі вибро-кипіння, ущільнений пороходить у псевдорідкий стан, здобуваючи шок переходить у псевдорідкий стан, маючи текувластивості, що характерні краплинним рідинам чість, що близька до текучості краплинних рідин Завдяки сполученню диспергатора з внутрішньою Завдяки КОНІЧНІЙ формі диспергатора 4, сполучестінкою резервуара насиченню газом піддається ного за допомогою еластичної манжети зі стінкою увесь порошок, що знаходиться над диспергаторезервуара 1, який здійснює вібраційні коливання, ром Приведений у такий спосіб до стану текучості, досягається якісне диспергирования ущільненого порошок у вигляді порошково-газової суміші під порошку одночасно у всьому його обсязі Під ДІЄЮ дією тиску газу витискується з резервуару Конічна тиску газу, диспергований і насичений газом поформа диспергатора та його вібраційні коливання рошок у вигляді порошково-газової суміші, через зменшують опір сил тертя часток порошку о повесильфонну трубку 6 і запірну голівку 7 витікає з рхню при витоку порошково-газової суміші резервуару 1 установки порошкового гасіння Відомо, ЩО СИЛИ тертя порошку об похилу поверхню залежать від кута нахилу поверхні і інтенТаким чином, запропонована конструктивна сивності прискорення вібрації Ці сили відсутні або схема диспергування ущільненого порошку, що 5 46633 6 заснована на вібраційному впливі, забезпечує шок порошку в установці і підвищує ефективність одержання пороппсово-газової суміші з текучістю гасіння пожежі близькою до краплинних рідин, що знижує зали Фіг ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
