Пристрій для реєстрації позаклітинної активності нейронів мозку у тварин

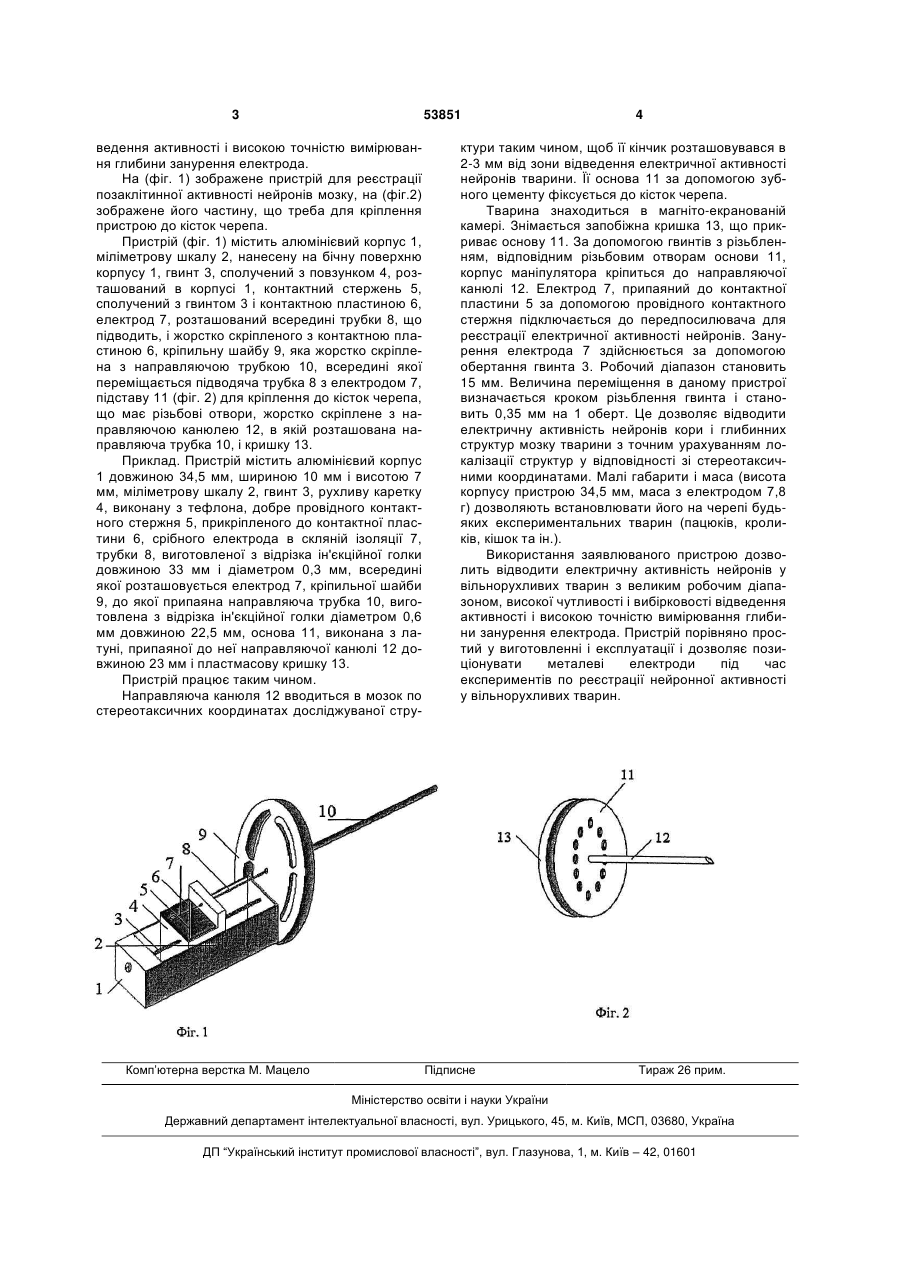

Пристрій для реєстрації позаклітинної активності нейронів мозку у тварин, що містить електрод, контактну пластину, повзунок, пов'язаний з 3 53851 ведення активності і високою точністю вимірювання глибини занурення електрода. На (фіг. 1) зображене пристрій для реєстрації позаклітинної активності нейронів мозку, на (фіг.2) зображене його частину, що треба для кріплення пристрою до кісток черепа. Пристрій (фіг. 1) містить алюмінієвий корпус 1, міліметрову шкалу 2, нанесену на бічну поверхню корпусу 1, гвинт 3, сполучений з повзунком 4, розташований в корпусі 1, контактний стержень 5, сполучений з гвинтом 3 і контактною пластиною 6, електрод 7, розташований всередині трубки 8, що підводить, і жорстко скріпленого з контактною пластиною 6, кріпильну шайбу 9, яка жорстко скріплена з направляючою трубкою 10, всередині якої переміщається підводяча трубка 8 з електродом 7, підставу 11 (фіг. 2) для кріплення до кісток черепа, що має різьбові отвори, жорстко скріплене з направляючою канюлею 12, в якій розташована направляюча трубка 10, і кришку 13. Приклад. Пристрій містить алюмінієвий корпус 1 довжиною 34,5 мм, шириною 10 мм і висотою 7 мм, міліметрову шкалу 2, гвинт 3, рухливу каретку 4, виконану з тефлона, добре провідного контактного стержня 5, прикріпленого до контактної пластини 6, срібного електрода в скляній ізоляції 7, трубки 8, виготовленої з відрізка ін'єкційної голки довжиною 33 мм і діаметром 0,3 мм, всередині якої розташовується електрод 7, кріпильної шайби 9, до якої припаяна направляюча трубка 10, виготовлена з відрізка ін'єкційної голки діаметром 0,6 мм довжиною 22,5 мм, основа 11, виконана з латуні, припаяної до неї направляючої канюлі 12 довжиною 23 мм і пластмасову кришку 13. Пристрій працює таким чином. Направляюча канюля 12 вводиться в мозок по стереотаксичних координатах досліджуваної стру Комп’ютерна верстка М. Мацело 4 ктури таким чином, щоб її кінчик розташовувався в 2-3 мм від зони відведення електричної активності нейронів тварини. Її основа 11 за допомогою зубного цементу фіксується до кісток черепа. Тварина знаходиться в магніто-екранованій камері. Знімається запобіжна кришка 13, що прикриває основу 11. За допомогою гвинтів з різьбленням, відповідним різьбовим отворам основи 11, корпус маніпулятора кріпиться до направляючої канюлі 12. Електрод 7, припаяний до контактної пластини 5 за допомогою провідного контактного стержня підключається до передпосилювача для реєстрації електричної активності нейронів. Занурення електрода 7 здійснюється за допомогою обертання гвинта 3. Робочий діапазон становить 15 мм. Величина переміщення в даному пристрої визначається кроком різьблення гвинта і становить 0,35 мм на 1 оберт. Це дозволяє відводити електричну активність нейронів кори і глибинних структур мозку тварини з точним урахуванням локалізації структур у відповідності зі стереотаксичними координатами. Малі габарити і маса (висота корпусу пристрою 34,5 мм, маса з електродом 7,8 г) дозволяють встановлювати його на черепі будьяких експериментальних тварин (пацюків, кроликів, кішок та ін.). Використання заявлюваного пристрою дозволить відводити електричну активність нейронів у вільнорухливих тварин з великим робочим діапазоном, високої чутливості і вибірковості відведення активності і високою точністю вимірювання глибини занурення електрода. Пристрій порівняно простий у виготовленні і експлуатації і дозволяє позиціонувати металеві електроди під час експериментів по реєстрації нейронної активності у вільнорухливих тварин. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
