Цифровий рекурсивний фільтр
Номер патенту: 53850
Опубліковано: 25.10.2010
Автори: Філіпський Юрій Костянтинович, Фонар Людмила Сергіївна, Агаджанян Арутюн Рубенович
Формула / Реферат
Цифровий рекурсивний фільтр, який містить суматор, перший та другий елементи затримки, перший та другий помножувачі, при цьому вхід пристрою є входом суматора, вихід пристрою - вихід суматора, до якого підключені послідовно з'єднані перший та другий елементи затримки, при цьому вихід першого елемента затримки через перший помножувач підключено до другого входу суматора, а вихід другого елемента затримки через другий помножувач підключено до третього входу суматора, при цьому другий помножувач налаштовуваний, який відрізняється тим, що перший помножувач налаштовуваний.
Текст

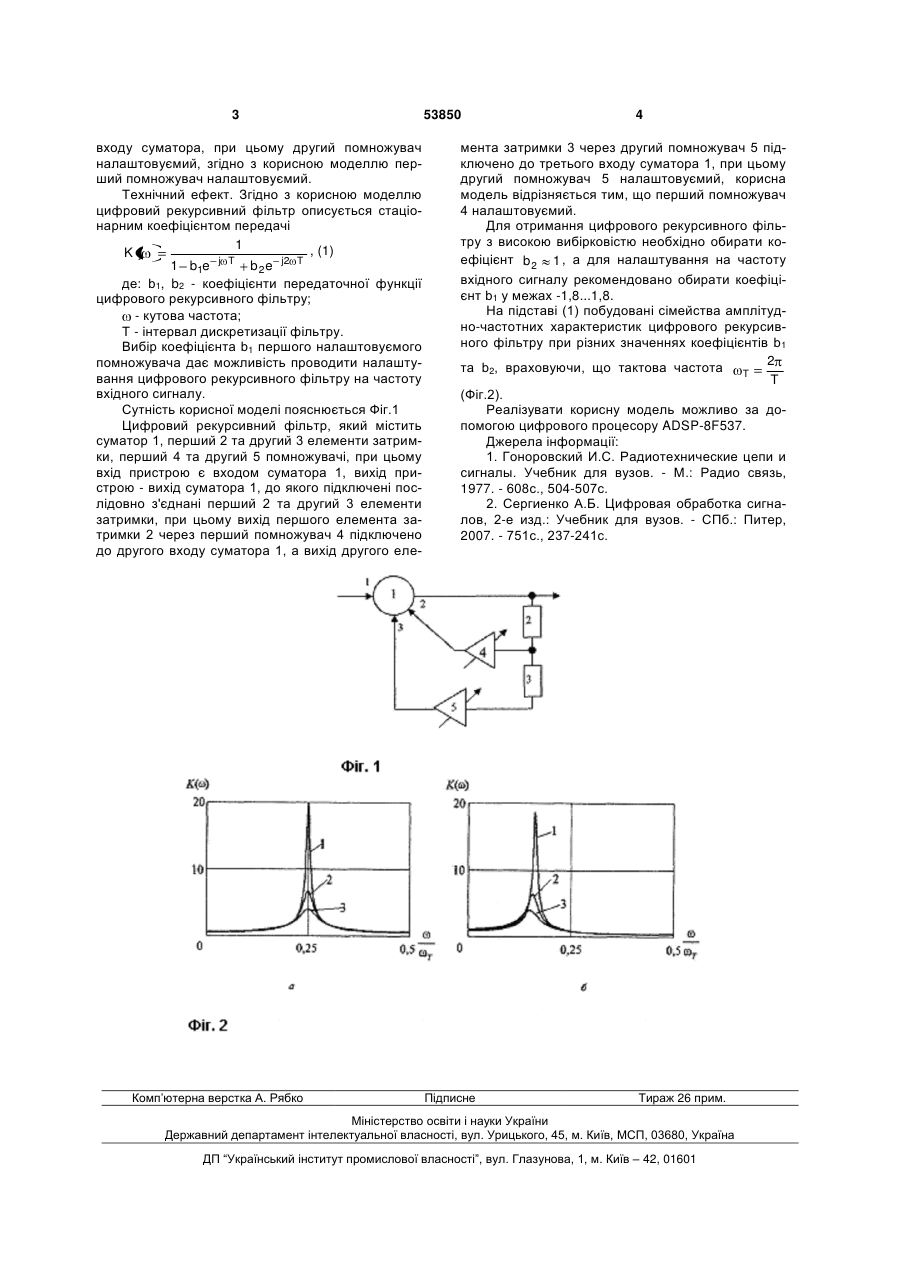

Цифровий рекурсивний фільтр, який містить суматор, перший та другий елементи затримки, 3 входу суматора, при цьому другий помножувач налаштовуємий, згідно з корисною моделлю перший помножувач налаштовуємий. Технічний ефект. Згідно з корисною моделлю цифровий рекурсивний фільтр описується стаціонарним коефіцієнтом передачі 1 , (1) K j 1 b1e j T b 2 e j2 T де: b1, b2 - коефіцієнти передаточної функції цифрового рекурсивного фільтру; - кутова частота; Т - інтервал дискретизації фільтру. Вибір коефіцієнта b1 першого налаштовуємого помножувача дає можливість проводити налаштування цифрового рекурсивного фільтру на частоту вхідного сигналу. Сутність корисної моделі пояснюється Фіг.1 Цифровий рекурсивний фільтр, який містить суматор 1, перший 2 та другий 3 елементи затримки, перший 4 та другий 5 помножувачі, при цьому вхід пристрою є входом суматора 1, вихід пристрою - вихід суматора 1, до якого підключені послідовно з'єднані перший 2 та другий 3 елементи затримки, при цьому вихід першого елемента затримки 2 через перший помножувач 4 підключено до другого входу суматора 1, а вихід другого еле Комп’ютерна верстка А. Рябко 53850 4 мента затримки 3 через другий помножувач 5 підключено до третього входу суматора 1, при цьому другий помножувач 5 налаштовуємий, корисна модель відрізняється тим, що перший помножувач 4 налаштовуємий. Для отримання цифрового рекурсивного фільтру з високою вибірковістю необхідно обирати коефіцієнт b 2 1 , а для налаштування на частоту вхідного сигналу рекомендовано обирати коефіцієнт b1 у межах -1,8...1,8. На підставі (1) побудовані сімейства амплітудно-частотних характеристик цифрового рекурсивного фільтру при різних значеннях коефіцієнтів b1 2 та b2, враховуючи, що тактова частота T T (Фіг.2). Реалізувати корисну модель можливо за допомогою цифрового процесору ADSP-8F537. Джерела інформації: 1. Гоноровский И.С. Радиотехнические цепи и сигналы. Учебник для вузов. - М.: Радио связь, 1977. - 608с., 504-507с. 2. Сергиенко А.Б. Цифровая обработка сигналов, 2-е изд.: Учебник для вузов. - СПб.: Питер, 2007. - 751с., 237-241с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
