Спосіб визначення розподілу температури у ріжучому клині інструменту
Номер патенту: 53887
Опубліковано: 25.10.2010
Формула / Реферат
Спосіб визначення розподілу температури у ріжучому клині інструменту, що полягає в обробці заготовки складеним інструментом у вигляді двох пластин із інструментального матеріалу, які за допомогою затискачів кріпляться до державки, який відрізняється тим, що додатково на внутрішні бокові поверхні металевих пластин вакуумним напиленням наносять шари металів визначеної температури точки плавлення, проводять різання заготовки цими пластинами, а по утворюючих ізотермах на бокових поверхнях пластин визначають реальну глибину проникнення і розподіл температури у ріжучому клині інструменту.
Текст

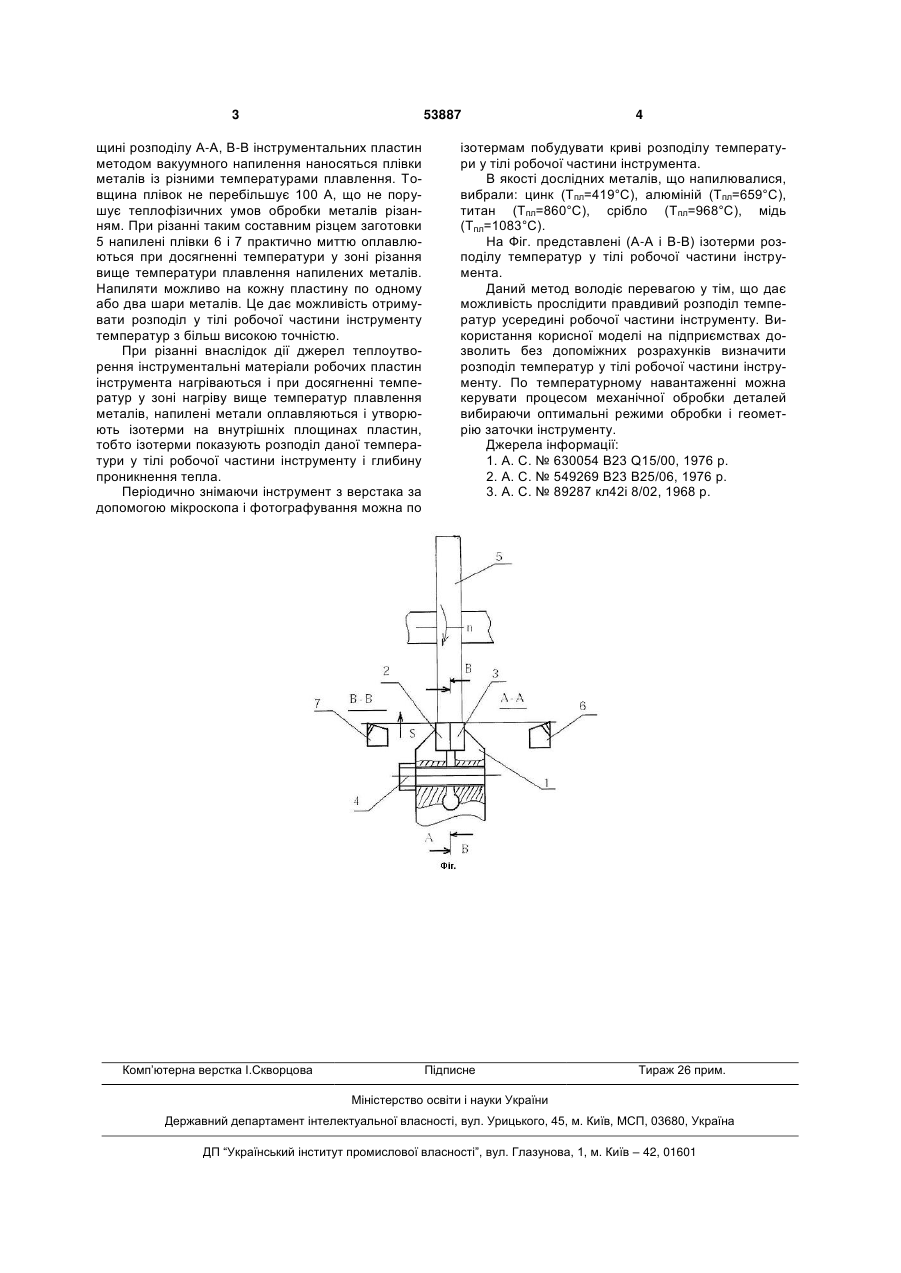

Спосіб визначення розподілу температури у ріжучому клині інструменту, що полягає в обробці 3 53887 щині розподілу А-А, В-В інструментальних пластин методом вакуумного напилення наносяться плівки металів із різними температурами плавлення. Товщина плівок не перебільшує 100 А, що не порушує теплофізичних умов обробки металів різанням. При різанні таким составним різцем заготовки 5 напилені плівки 6 і 7 практично миттю оплавлюються при досягненні температури у зоні різання вище температури плавлення напилених металів. Напиляти можливо на кожну пластину по одному або два шари металів. Це дає можливість отримувати розподіл у тілі робочої частини інструменту температур з більш високою точністю. При різанні внаслідок дії джерел теплоутворення інструментальні матеріали робочих пластин інструмента нагріваються і при досягненні температур у зоні нагріву вище температур плавлення металів, напилені метали оплавляються і утворюють ізотерми на внутрішніх площинах пластин, тобто ізотерми показують розподіл даної температури у тілі робочої частини інструменту і глибину проникнення тепла. Періодично знімаючи інструмент з верстака за допомогою мікроскопа і фотографування можна по Комп’ютерна верстка І.Скворцова 4 ізотермам побудувати криві розподілу температури у тілі робочої частини інструмента. В якості дослідних металів, що напилювалися, вибрали: цинк (Тпл=419°С), алюміній (Тпл=659°С), титан (Тпл=860°С), срібло (Тпл=968°С), мідь (Тпл=1083°С). На Фіг. представлені (А-А і В-В) ізотерми розподілу температур у тілі робочої частини інструмента. Даний метод володіє перевагою у тім, що дає можливість прослідити правдивий розподіл температур усередині робочої частини інструменту. Використання корисної моделі на підприємствах дозволить без допоміжних розрахунків визначити розподіл температур у тілі робочої частини інструменту. По температурному навантаженні можна керувати процесом механічної обробки деталей вибираючи оптимальні режими обробки і геометрію заточки інструменту. Джерела інформації: 1. А. С. № 630054 В23 Q15/00, 1976 р. 2. А. С. № 549269 В23 В25/06, 1976 р. 3. А. С. № 89287 кл42і 8/02, 1968 р. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determining temperature distribution in cutting wedge of tool
Автори англійськоюUsachov Petro Antonovych, Datsenko Mykhailo Andriiovych
Назва патенту російськоюСпособ определения распределения температуры в режущем клине инструмента
Автори російськоюУсачев Петр Антонович, Даценко Михаил Андреевич
МПК / Мітки
МПК: B23B 25/00
Мітки: визначення, температури, спосіб, інструменту, ріжучому, клині, розподілу
