Шайба

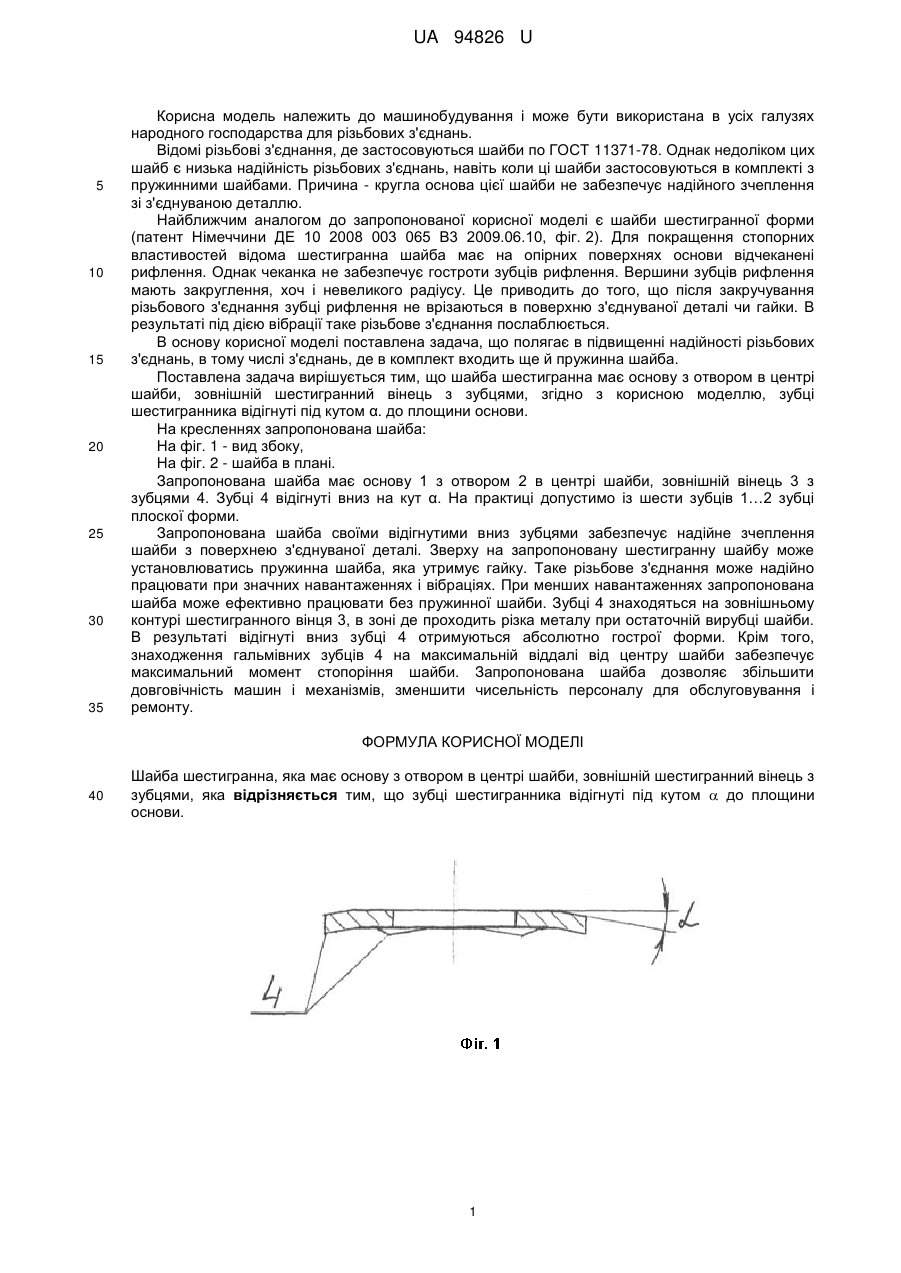

Реферат: UA 94826 U UA 94826 U 5 10 15 20 25 30 35 Корисна модель належить до машинобудування і може бути використана в усіх галузях народного господарства для різьбових з'єднань. Відомі різьбові з'єднання, де застосовуються шайби по ГОСТ 11371-78. Однак недоліком цих шайб є низька надійність різьбових з'єднань, навіть коли ці шайби застосовуються в комплекті з пружинними шайбами. Причина - кругла основа цієї шайби не забезпечує надійного зчеплення зі з'єднуваною деталлю. Найближчим аналогом до запропонованої корисної моделі є шайби шестигранної форми (патент Німеччини ДЕ 10 2008 003 065 В3 2009.06.10, фіг. 2). Для покращення стопорних властивостей відома шестигранна шайба має на опірних поверхнях основи відчеканені рифлення. Однак чеканка не забезпечує гостроти зубців рифлення. Вершини зубців рифлення мають закруглення, хоч і невеликого радіусу. Це приводить до того, що після закручування різьбового з'єднання зубці рифлення не врізаються в поверхню з'єднуваної деталі чи гайки. В результаті під дією вібрації таке різьбове з'єднання послаблюється. В основу корисної моделі поставлена задача, що полягає в підвищенні надійності різьбових з'єднань, в тому числі з'єднань, де в комплект входить ще й пружинна шайба. Поставлена задача вирішується тим, що шайба шестигранна має основу з отвором в центрі шайби, зовнішній шестигранний вінець з зубцями, згідно з корисною моделлю, зубці шестигранника відігнуті під кутом α. до площини основи. На кресленнях запропонована шайба: На фіг. 1 - вид збоку, На фіг. 2 - шайба в плані. Запропонована шайба має основу 1 з отвором 2 в центрі шайби, зовнішній вінець 3 з зубцями 4. Зубці 4 відігнуті вниз на кут α. На практиці допустимо із шести зубців 1…2 зубці плоскої форми. Запропонована шайба своїми відігнутими вниз зубцями забезпечує надійне зчеплення шайби з поверхнею з'єднуваної деталі. Зверху на запропоновану шестигранну шайбу може установлюватись пружинна шайба, яка утримує гайку. Таке різьбове з'єднання може надійно працювати при значних навантаженнях і вібраціях. При менших навантаженнях запропонована шайба може ефективно працювати без пружинної шайби. Зубці 4 знаходяться на зовнішньому контурі шестигранного вінця 3, в зоні де проходить різка металу при остаточній вирубці шайби. В результаті відігнуті вниз зубці 4 отримуються абсолютно гострої форми. Крім того, знаходження гальмівних зубців 4 на максимальній віддалі від центру шайби забезпечує максимальний момент стопоріння шайби. Запропонована шайба дозволяє збільшити довговічність машин і механізмів, зменшити чисельність персоналу для обслуговування і ремонту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Шайба шестигранна, яка має основу з отвором в центрі шайби, зовнішній шестигранний вінець з зубцями, яка відрізняється тим, що зубці шестигранника відігнуті під кутом  до площини основи. 1 UA 94826 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
