Узгоджувальний пристрій-циліндричний з двома співвісними вторинними витками

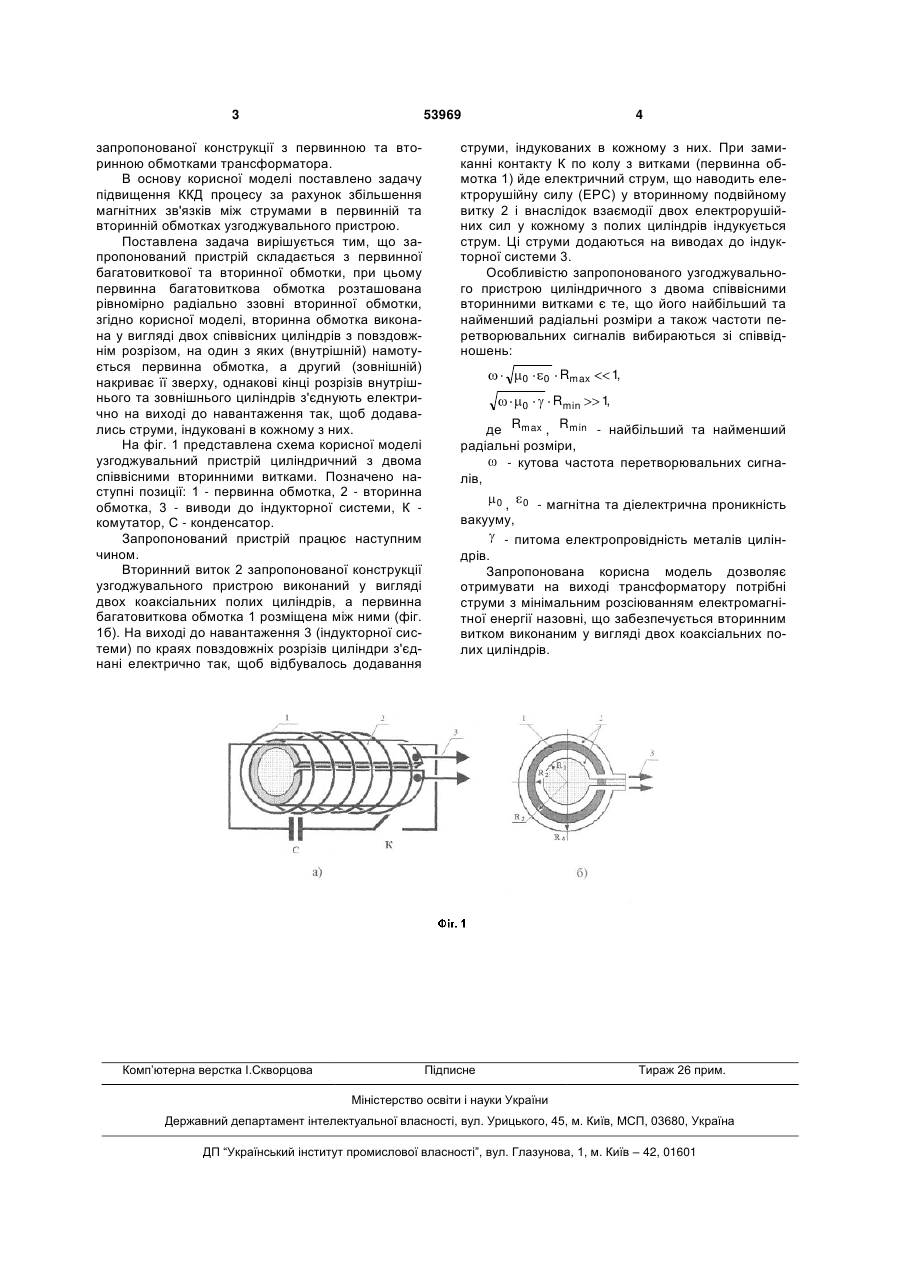

Узгоджувальний пристрій-циліндричний з двома співвісними вторинними витками, що складається з первинної багатовиткової та вторинної обмотки, при цьому первинна багатовиткова обмотка розташована рівномірно радіально ззовні вторинної обмотки, який відрізняється тим, що вторинна обмотка виконана у вигляді двох співвісних циліндрів з повздовжнім розрізом, на один з яких (внутрішній) намотується первинна обмотка, а дру гий (зовнішній) накриває її зверху, однакові кінці розрізів внутрішнього та зовнішнього циліндрів з'єднують електрично на виході до навантаження так, щоб додавались струми, індуковані в кожному з них, найбільший та найменший радіальні розміри, а також частоти перетворювальних сигналів вибираються зі співвідношень: Корисна модель відноситься до обробки металів тиском імпульсного магнітного поля і може знайти застосування в автомобільній та авіаційній галузях промисловості для рихтування корпусу автомобіля або літака без його розбирання, та в машинобудівній галузі - коли обробка заготовки може здійснюватися лише з одного боку. Найбільш близьким за своєю суттю до запропонованої корисної моделі є імпульсний коаксіальний трансформатор на неоднорідній лінії (патент Російської Федерації № 2149485 від 20.05.2000 р. на винахід «Импульсный коаксиальный трансформатор на неоднородной линии», автори Соколов А.А.; Сахаров К.Ю.; Міхєєв О.В.; Туркін В.А.), що придатний для передачі високовольтних наносекундних імпульсів напруги та може бути використано в якості імпульсного коаксіального трансформатора на неоднорідній лінії. Згідно винаходу вихідний вузол трансформатора виконаний у вигляді п ідентичних коаксіальних каналів, кожний з яких має зовнішній та внутрішній електроди з діелектричним середовищем між ними та хвильовий опір Zк. Канали призначені для узгодженого підк лючення до n ідентичних навантажень, при цьому канали розташовані рівномірно радіально ззовні електродів трансформатора, а вісі каналів знаходяться в одній площині, що перпендикулярна до вісі трансформатора. Трансформатор крім своєї основної функції виконує роль розгалужувача трансформованого сигналу на групу однакових навантажень. Конструкція має такі недоліки, як істотні втрати в опорах навантаження підчас розгалуження, неможливість забезпечення максимального коефіцієнту використання - низький ККД процесу, неможливість використання в галузі обробки металів тиском імпульсного магнітного поля, завдяки конструктивним особливостям та значним втратам енергії. В відміченій конструкції імпульсного коаксіального трансформатора значна частина електромагнітної енергії все ж буде розсіюватися в просторі ззовні коаксіальних каналів. З фізичних міркувань очевидно, що понизити рівень розсіювальної енергії можна на прикладі 0 0 0 Rmax Rmin 1 , 1 , (19) UA (11) 53969 (13) U де Rmax , Rmin - найбільший та найменший радіальні розміри, - кутова частота перетворювальних сигналів, 0 , 0 - магнітна та діелектрична проникність вакууму, - питома електропровідність металів циліндрів. 3 53969 запропонованої конструкції з первинною та вторинною обмотками трансформатора. В основу корисної моделі поставлено задачу підвищення ККД процесу за рахунок збільшення магнітних зв'язків між струмами в первинній та вторинній обмотках узгоджувального пристрою. Поставлена задача вирішується тим, що запропонований пристрій складається з первинної багатовиткової та вторинної обмотки, при цьому первинна багатовиткова обмотка розташована рівномірно радіально ззовні вторинної обмотки, згідно корисної моделі, вторинна обмотка виконана у вигляді двох співвісних циліндрів з повздовжнім розрізом, на один з яких (внутрішній) намотується первинна обмотка, а другий (зовнішній) накриває її зверху, однакові кінці розрізів внутрішнього та зовнішнього циліндрів з'єднують електрично на виході до навантаження так, щоб додавались струми, індуковані в кожному з них. На фіг. 1 представлена схема корисної моделі узгоджувальний пристрій циліндричний з двома співвісними вторинними витками. Позначено наступні позиції: 1 - первинна обмотка, 2 - вторинна обмотка, 3 - виводи до індукторної системи, К комутатор, С - конденсатор. Запропонований пристрій працює наступним чином. Вторинний виток 2 запропонованої конструкції узгоджувального пристрою виконаний у вигляді двох коаксіальних полих циліндрів, а первинна багатовиткова обмотка 1 розміщена між ними (фіг. 1б). На виході до навантаження 3 (індукторної системи) по краях повздовжніх розрізів циліндри з'єднані електрично так, щоб відбувалось додавання Комп’ютерна верстка І.Скворцова 4 струми, індукованих в кожному з них. При замиканні контакту К по колу з витками (первинна обмотка 1) йде електричний струм, що наводить електрорушійну силу (ЕРС) у вторинному подвійному витку 2 і внаслідок взаємодії двох електрорушійних сил у кожному з полих циліндрів індукується струм. Ці струми додаються на виводах до індукторної системи 3. Особливістю запропонованого узгоджувального пристрою циліндричного з двома співвісними вторинними витками є те, що його найбільший та найменший радіальні розміри а також частоти перетворювальних сигналів вибираються зі співвідношень: 0 0 0 Rmax Rmin 1 , 1 , де Rmax , Rmin - найбільший та найменший радіальні розміри, - кутова частота перетворювальних сигналів, 0 , 0 - магнітна та діелектрична проникність вакууму, - питома електропровідність металів циліндрів. Запропонована корисна модель дозволяє отримувати на виході трансформатору потрібні струми з мінімальним розсіюванням електромагнітної енергії назовні, що забезпечується вторинним витком виконаним у вигляді двох коаксіальних полих циліндрів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
