Спосіб монтажу гнучкого піддатливого анкера
Номер патенту: 53967
Опубліковано: 25.10.2010
Автори: Гайко Геннадій Іванович, Горбатова Людмила Олександрівна
Формула / Реферат

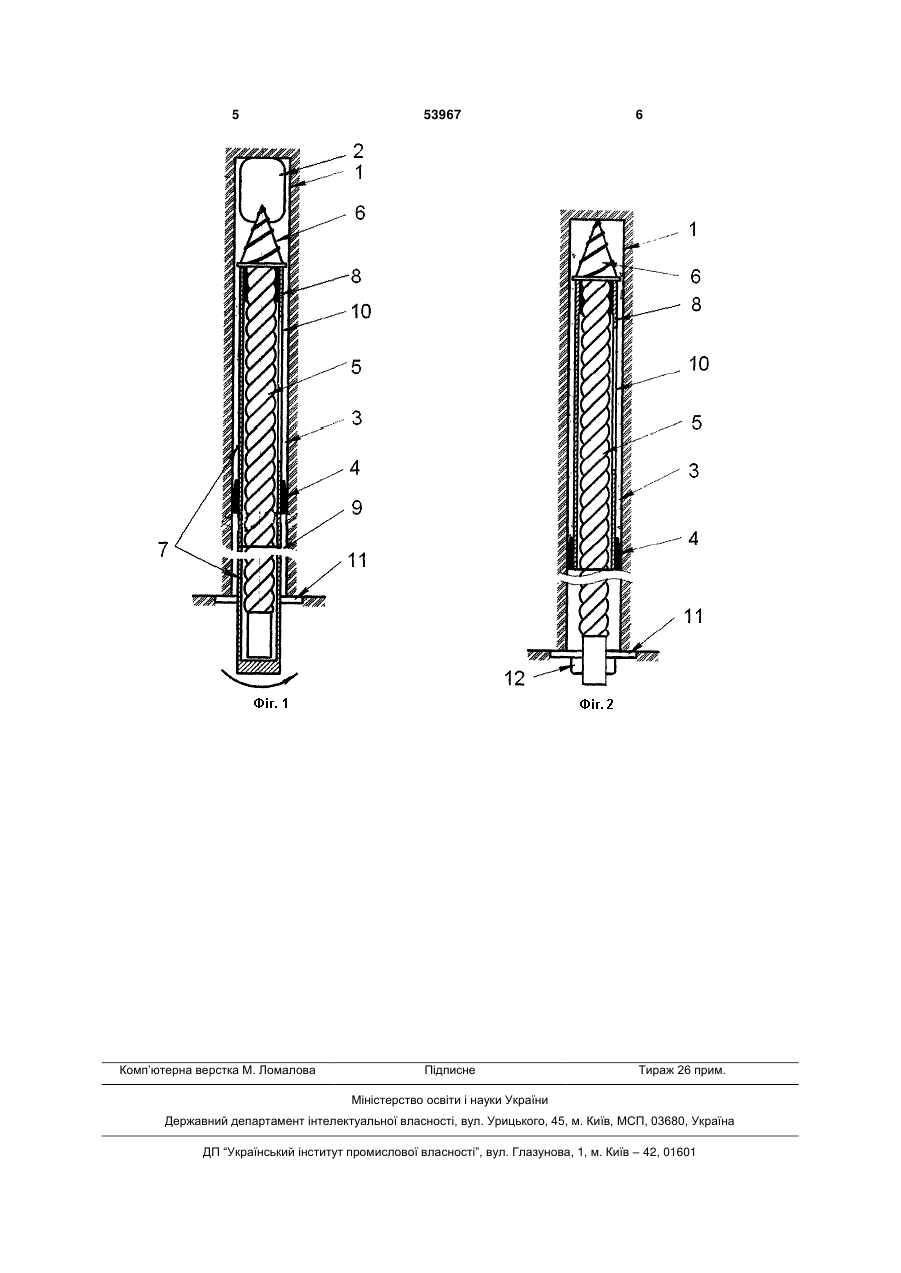

Спосіб монтажу гнучкого піддатливого анкера, що включає патронування шпуру ампулами зі скріплювальними сумішами та введення гнучкого стержня, оснащеного руйнуючим наконечником і пропущеного в установочну трубку, якій надають обертово-поступального руху, який відрізняється тим, що установочна трубка складається з двох частин, при цьому донну частину, що має повздовжні прорізі та обмежувальну пробку, залишають у шпурі, а гирлову частину після руйнації ампул та розподілу скріплювальної суміші між дном шпуру та обмежувальною пробкою, виводять зі з'єднання з донною частиною трубки та виймають із шпуру.
Текст

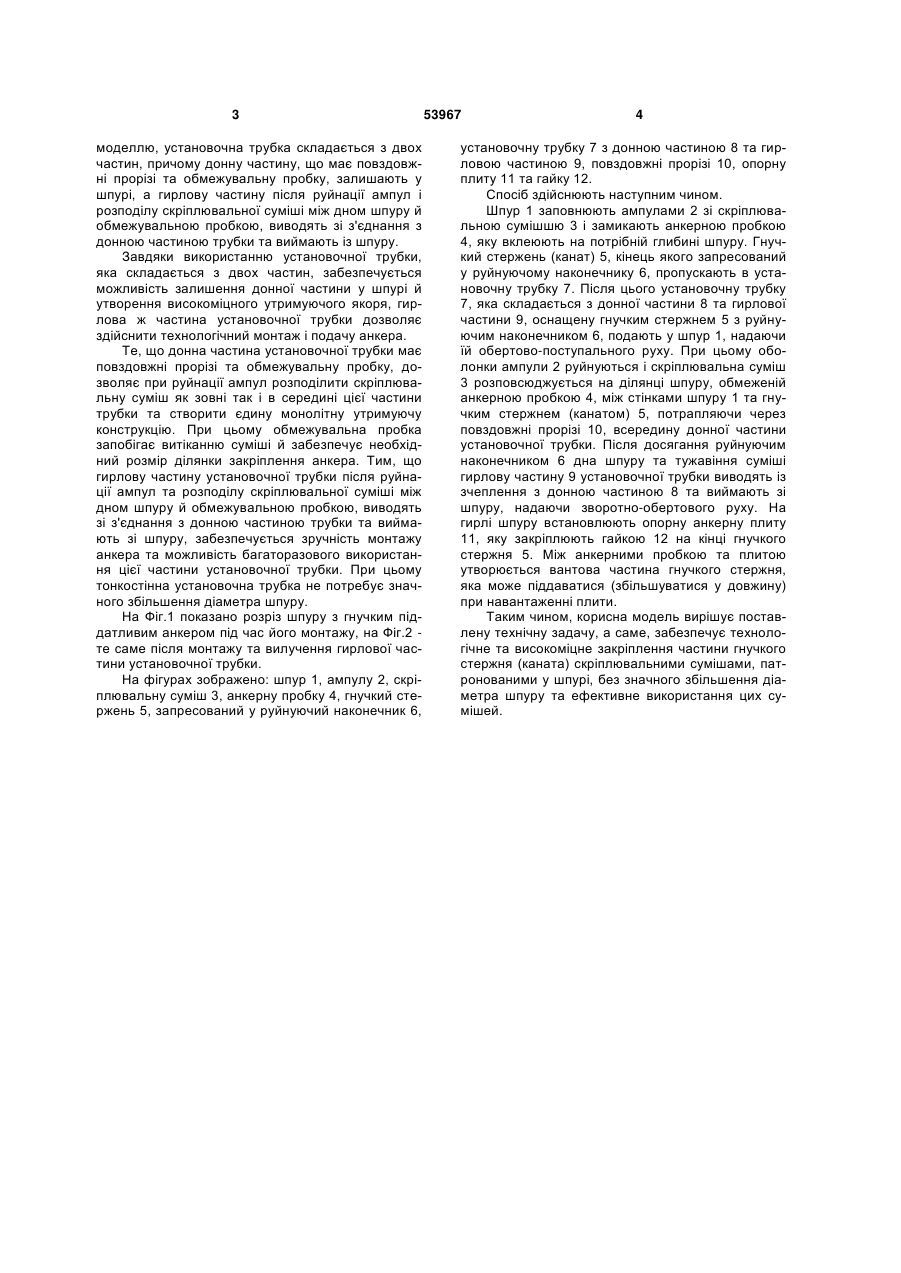

Спосіб монтажу гнучкого піддатливого анкера, що включає патронування шпуру ампулами зі скріплювальними сумішами та введення гнучкого сте 3 моделлю, установочна трубка складається з двох частин, причому донну частину, що має повздовжні прорізі та обмежувальну пробку, залишають у шпурі, а гирлову частину після руйнації ампул і розподілу скріплювальної суміші між дном шпуру й обмежувальною пробкою, виводять зі з'єднання з донною частиною трубки та виймають із шпуру. Завдяки використанню установочної трубки, яка складається з двох частин, забезпечується можливість залишення донної частини у шпурі й утворення високоміцного утримуючого якоря, гирлова ж частина установочної трубки дозволяє здійснити технологічний монтаж і подачу анкера. Те, що донна частина установочної трубки має повздовжні прорізі та обмежувальну пробку, дозволяє при руйнації ампул розподілити скріплювальну суміш як зовні так і в середині цієї частини трубки та створити єдину монолітну утримуючу конструкцію. При цьому обмежувальна пробка запобігає витіканню суміші й забезпечує необхідний розмір ділянки закріплення анкера. Тим, що гирлову частину установочної трубки після руйнації ампул та розподілу скріплювальної суміші між дном шпуру й обмежувальною пробкою, виводять зі з'єднання з донною частиною трубки та виймають зі шпуру, забезпечується зручність монтажу анкера та можливість багаторазового використання цієї частини установочної трубки. При цьому тонкостінна установочна трубка не потребує значного збільшення діаметра шпуру. На Фіг.1 показано розріз шпуру з гнучким піддатливим анкером під час його монтажу, на Фіг.2 те саме після монтажу та вилучення гирлової частини установочної трубки. На фігурах зображено: шпур 1, ампулу 2, скріплювальну суміш 3, анкерну пробку 4, гнучкий стержень 5, запресований у руйнуючий наконечник 6, 53967 4 установочну трубку 7 з донною частиною 8 та гирловою частиною 9, повздовжні прорізі 10, опорну плиту 11 та гайку 12. Спосіб здійснюють наступним чином. Шпур 1 заповнюють ампулами 2 зі скріплювальною сумішшю 3 і замикають анкерною пробкою 4, яку вклеюють на потрібній глибині шпуру. Гнучкий стержень (канат) 5, кінець якого запресований у руйнуючому наконечнику 6, пропускають в установочну трубку 7. Після цього установочну трубку 7, яка складається з донної частини 8 та гирлової частини 9, оснащену гнучким стержнем 5 з руйнуючим наконечником 6, подають у шпур 1, надаючи їй обертово-поступального руху. При цьому оболонки ампули 2 руйнуються і скріплювальна суміш 3 розповсюджується на ділянці шпуру, обмеженій анкерною пробкою 4, між стінками шпуру 1 та гнучким стержнем (канатом) 5, потрапляючи через повздовжні прорізі 10, всередину донної частини установочної трубки. Після досягання руйнуючим наконечником 6 дна шпуру та тужавіння суміші гирлову частину 9 установочної трубки виводять із зчеплення з донною частиною 8 та виймають зі шпуру, надаючи зворотно-обертового руху. На гирлі шпуру встановлюють опорну анкерну плиту 11, яку закріплюють гайкою 12 на кінці гнучкого стержня 5. Між анкерними пробкою та плитою утворюється вантова частина гнучкого стержня, яка може піддаватися (збільшуватися у довжину) при навантаженні плити. Таким чином, корисна модель вирішує поставлену технічну задачу, а саме, забезпечує технологічне та високоміцне закріплення частини гнучкого стержня (каната) скріплювальними сумішами, патронованими у шпурі, без значного збільшення діаметра шпуру та ефективне використання цих сумішей. 5 Комп’ютерна верстка М. Ломалова 53967 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for mounting flexible yielding anchor
Автори англійськоюHaiko Hennadii Ivanovych, Horbatova Liudmyla Oleksandrivna
Назва патенту російськоюСпособ монтажа гибкого податливого анкера
Автори російськоюГайко Геннадий Иванович, Горбатова Людмила Александровна
МПК / Мітки
МПК: E21D 21/00
Мітки: анкера, гнучкого, спосіб, монтажу, піддатливого
