Гвинтовий конвеєр

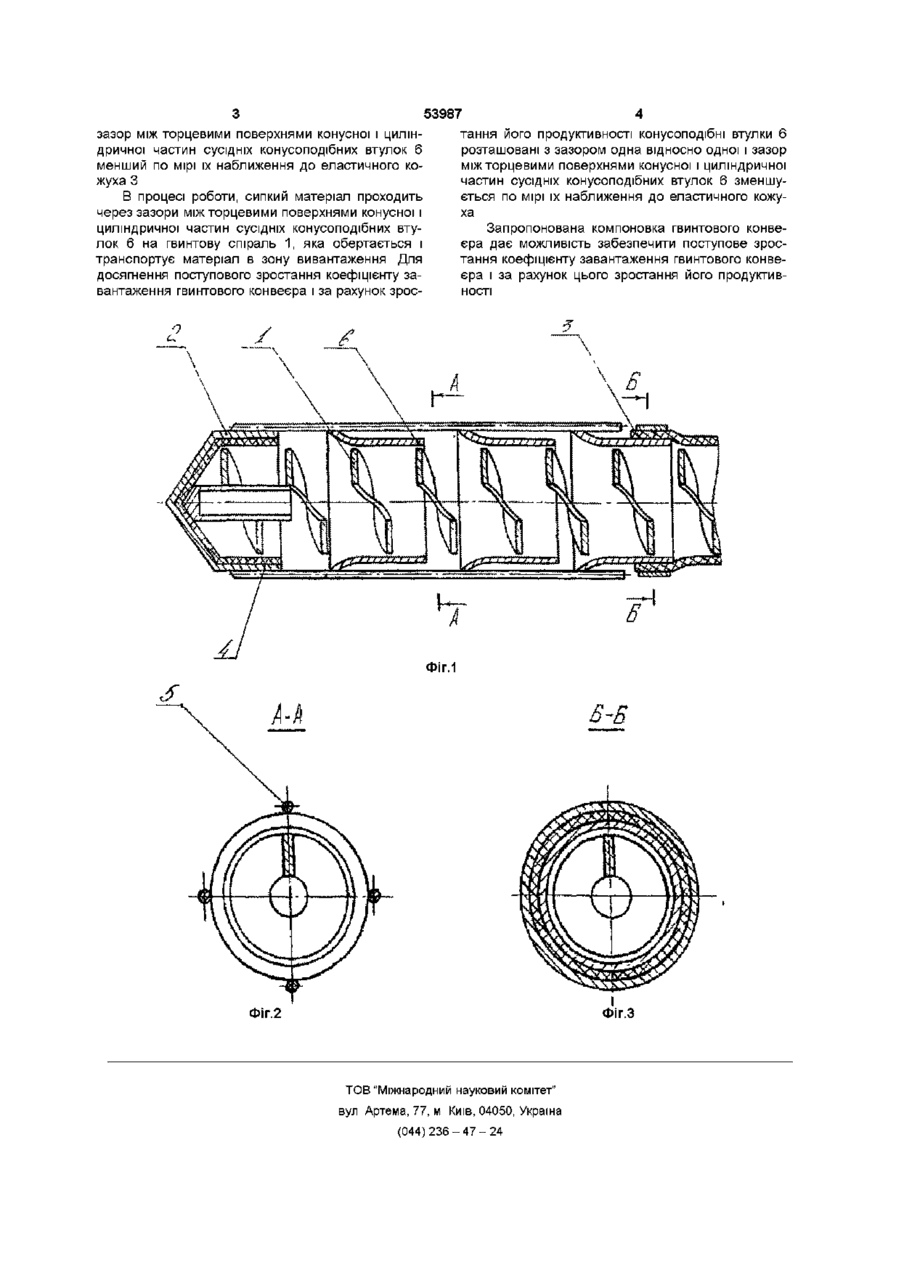

1 Гвинтовий конвеєр, що містить гвинтову спіраль розташовану в циліндричному обмежувачі, з одного боку якого виконана конусоподібна головка, а з іншого - циліндричний обмежувач розташований у еластичному кожусі, який відрізняєть ся тим, що циліндричний обмежувач виконаний у вигляді прутків всередині яких встановлені конусоподібні втулки, які більшим діаметром з'єднані з прутками, а циліндричні частини направлені в бік еластичного кожуха, причому торцеві поверхні конусної і циліндричних частин сусідніх конусоподібних втулок розташовані з зазором одна відносно одної 2 Гвинтовий конвеєр, по п 1 , який відрізняється тим, що зазор між торцевими поверхнями конусної і циліндричної частин сусідніх конусоподібних втулок менший у міру їх наближення до гнучкого кожуха Винахід відноситься до галузі підйомнотранспортного машинобудування, а саме до конвеєрів і може бути застосований для переміщення сипких матеріалів спіралями шнеків Відомий ГВИНТОВИЙ конвеєр (А С СРСР №1798273 МКВ 5 В 65 G 33/16, 33/24, Бюл №5 1992р), що містить гвинтову спіраль розташовану в циліндричному обмежувачі, з однієї сторони якого виконана конусоподібна головка, а з іншої циліндричний обмежувач розташований у еластичному кожусі, причому обмежувач виконаний у вигляді циліндричної спіралі з зазорами між витками, а витки циліндричної спіралі обмежувача протилежно направлені виткам транспортуючої спіралі Аналог Недоліком відомого гвинтового конвеєра є малий коефіцієнт завантаження гвинтового конвеєра шляхом без деформаційного вводу спіралі і мала продуктивність гвинтового конвеєра Найближчим по технічній суті є гвинтовий конвеєр (А С СРСР №1645219 МКВ 5 В 65 G 33/24, 33/16, Бюл №16, 1991 р), що містить гвинтову спіраль, розташовану в циліндричному обмежувачі, з однієї сторони якого виконана конусоподібна головка, а з іншого циліндричний обмежувач розташований у еластичному кожусі В основу винаходу покладена задача вдосконалення гвинтового конвеєра, поступове зростання коефіцієнту завантаження гвинтового конвеєра і зростання його продуктивності, шляхом виконан ня гвинтового конвеєра що містить гвинтову спіраль розташовану в циліндричному обмежувачі, з однієї сторони якого виконана конусоподібна головка, а з іншої циліндричний обмежувач розташований у еластичному кожусі, причому циліндричний обмежувач виконаний у вигляді прутків в середині яких встановлені конусоподібні втулки, які більшим діаметром з'єднані з прутками, а циліндричні частини направлені в сторону еластичного кожуха, причому торцеві поверхні конусної і циліндричної частин сусідніх конусоподібних втулок розташовані з зазором одна відносно одної і зазор між торцевими поверхнями конусної і циліндричної частин сусідніх конусоподібних втулок зменшується по мірі їх наближення до гнучкого кожуха Гнучкий гвинтовий конвеєр зображений на фіг 1, фіг 2 - перетин за А-А фіг 1, фіг 3 - перетин за Б-Б фіг 1 Гвинтовий конвеєр складається з гвинтової спіралі 1, розташованої в циліндричному обмежувачі 2 Однією стороною, який розташований в еластичному кожусі 3, а з іншої сторони виконана конусоподібна головка 4 Циліндричний обмежувач 2 виконаний у вигляді прутків 5 в середині яких розташовані конусоподібні втулки 6, які більшим діаметром з'єднані з прутками 5, а циліндричні частини направлені в сторону еластичного кожуха З, причому торцеві поверхні конусної і циліндричних частин сусідніх конусоподібних втулок 6 розташовані з зазором одна відносно одної, а також 1 00 о> со ю 53987 зазор між торцевими поверхнями конусної і циліндричної частин сусідніх конусоподібних втулок 6 менший по мірі їх наближення до еластичного кожуха З В процесі роботи, сипкий матеріал проходить через зазори між торцевими поверхнями конусної і циліндричної частин сусідніх конусоподібних втулок 6 на гвинтову спіраль 1, яка обертається і транспортує матеріал в зону вивантаження Для досягнення поступового зростання коефіцієнту завантаження гвинтового конвеєра і за рахунок зрос тання його продуктивності конусоподібні втулки 6 розташовані з зазором одна відносно одної і зазор між торцевими поверхнями конусної і циліндричної частин сусідніх конусоподібних втулок 6 зменшується по мірі їх наближення до еластичного кожуха Запропонована компоновка гвинтового конвеєра дає можливість забезпечити поступове зростання коефіцієнту завантаження гвинтового конвеєра і за рахунок цього зростання його продуктивності Фіг.2 Фіг.З ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
