Гвинтовий живильник-дозатор

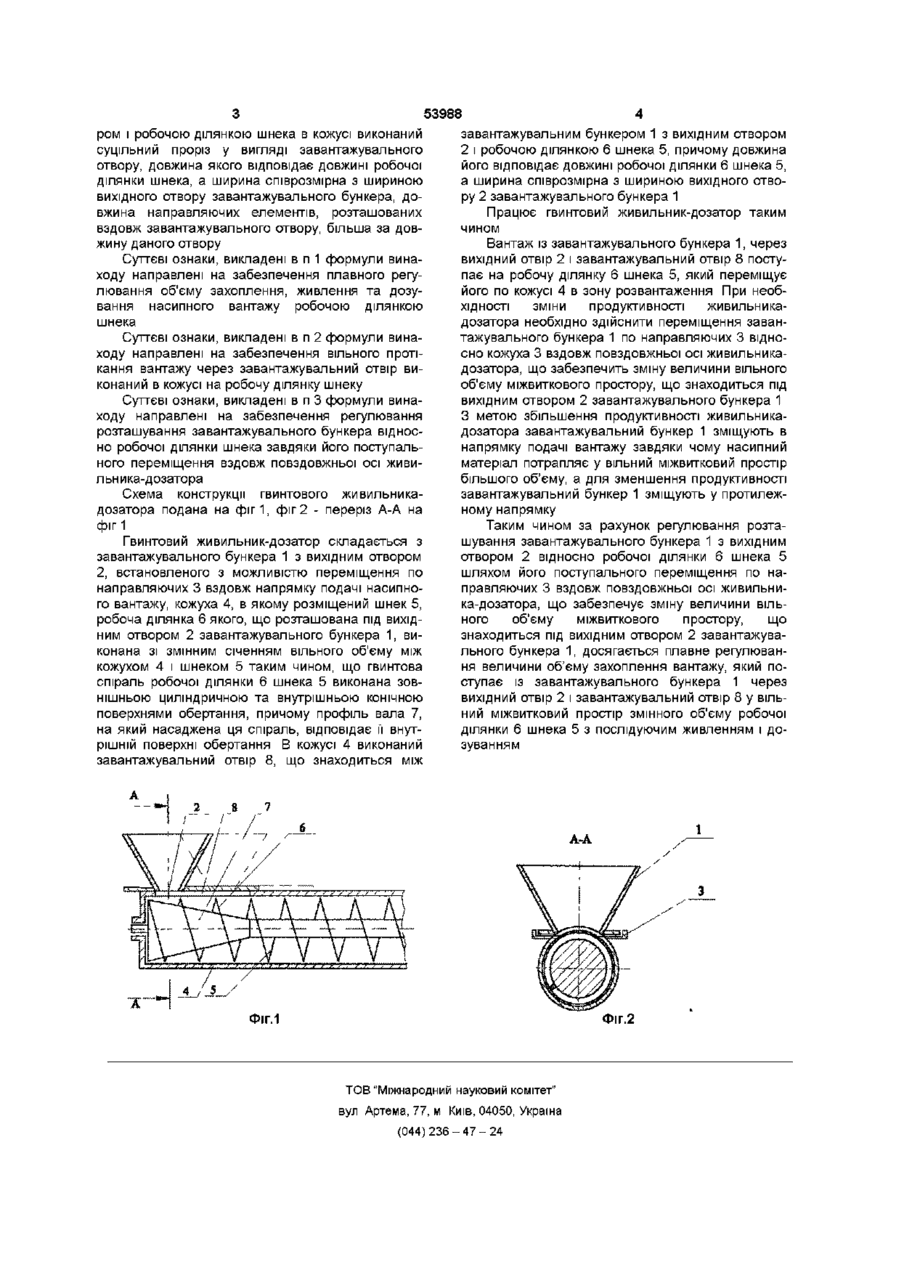

1 Гвинтовий живильник-дозатор, що складається з завантажувального бункера з вихідним отвором, розміщеного в кожусі шнека, робоча ділянка якого, що розташована під вихідним отвором завантажувального бункера, виконана зі змінним січенням вільного об'єму між шнеком і кожухом вздовж напрямку подачі вантажу, а також рухомої заслінки з фігурним прорізом, встановленої між завантажувальним бункером і робочою ділянкою шнека, який відрізняється тим, що за вантажувальний бункер встановлений з можливістю поступального переміщення відносно кожуха над робочою ділянкою шнека, вздовж повздовжньої осі живильника-дозатора з допомогою направляючих елементів, а між завантажувальним бункером і робочою ділянкою шнека виконаний суцільний проріз 2 Гвинтовий живильник-дозатор по п 1, який відрізняється тим, що суцільний проріз виконаний в кожусі у вигляді завантажувального отвору, причому довжина його відповідає довжині робочої ділянки шнека, а ширина співрозмірна з шириною вихідного отвору завантажувального бункера 3 Гвинтовий живильник-дозатор по п 1, який відрізняється тим, що направляючі елементи, розташовані вздовж завантажувального отвору, причому їх довжина більша за довжину даного отвору Винахід відноситься до підйомно - транспортного машинобудування і може бути використаний в різних галузях народного господарства для живлення та дозування насипних вантажів ної між завантажувальним бункером і робочою ділянкою шнека Недоліком відомого живильника є неможливість дозування заслінкою гранулометричних вантажів, або тих, що мають кускові домішки, дуже затруднене протікання мало сипучих вантажів через фігурні прорізи заслінки, а також утворення над рухомою заслінкою так званої "мертвої зони" і куполоутворення В основу винаходу закладена задача вдосконалення конструкції та розширення функціональних можливостей шнекового живильникадозатора, шляхом виконання гвинтового живильника-дозатора, який складається з завантажувального бункера з вихідним отвором, розміщеного в кожусі шнека, робоча ділянка якого, що розташована під вихідним отвором завантажувального бункера, виконана зі змінним січенням вільного об'єму між шнеком і кожухом вздовж напрямку подачі вантажу, а також рухомої заслінки з фігурним прорізом, встановленої між завантажувальним бункером і робочою ділянкою шнека, причому завантажувальний бункер встановлений з можливістю поступального переміщення відносно кожуха над робочою ділянкою шнека, вздовж повздовжньої осі живильника-дозатора з допомогою направляючих елементів, між завантажувальним бунке Відомий ГВИНТОВИЙ ЖИВИЛЬНИК (А С СРСР №1514702, кл В 65 G 33/24, 33/26, 1989р, Бюл №38), що містить корпус з завантажувальним патрубком і розміщеним у ньому гвинтом, висота захвату якого в зоні під отвором завантажувального патрубка регулюється за допомогою конусоподібних витків (Аналог) Недоліком відомого живильника є складність і значна трудомісткість процесу зміни його продуктивності, а також необхідність здійснювати зміну величини вільного об'єму міжвиткового простору в неробочому стані живильника, що ускладнює забезпечення точності налагодження на необхідну продуктивність Відомий також живильник (А С СРСР №931603, кл В 65 G 33/22, Бюл №20), який складається з завантажувального бункера з вихідним отвором, розміщеного в кожусі шнека, робоча ділянка якого, що розташована під вихідним отвором завантажувального бункера, виконана зі змінним січенням вільного об'єму між шнеком і кожухом вздовж напрямку подачі вантажу, а також рухомої заслінки з фігурним прорізом, встановле 00 00 о> со ю 53988 ром і робочою ділянкою шнека в кожусі виконаний суцільний проріз у вигляді завантажувального отвору, довжина якого відповідає довжині робочої ділянки шнека, а ширина співрозмірна з шириною вихідного отвору завантажувального бункера, довжина направляючих елементів, розташованих вздовж завантажувального отвору, більша за довжину даного отвору Суттєві ознаки, викладені в п 1 формули винаходу направлені на забезпечення плавного регулювання об'єму захоплення, живлення та дозування насипного вантажу робочою ділянкою шнека Суттєві ознаки, викладені в п 2 формули винаходу направлені на забезпечення вільного протікання вантажу через завантажувальний отвір виконаний в кожусі на робочу ділянку шнеку Суттєві ознаки, викладені в п 3 формули винаходу направлені на забезпечення регулювання розташування завантажувального бункера відносно робочої ділянки шнека завдяки його поступального переміщення вздовж повздовжньої осі живильника-дозатора Схема конструкції гвинтового живильникадозатора подана на фіг1, фіг 2 - переріз А-А на фіг 1 Гвинтовий живильник-дозатор складається з завантажувального бункера 1 з вихідним отвором 2, встановленого з можливістю переміщення по направляючих 3 вздовж напрямку подачі насипного вантажу, кожуха 4, в якому розміщений шнек 5, робоча ділянка 6 якого, що розташована під вихідним отвором 2 завантажувального бункера 1, виконана зі змінним січенням вільного об'єму між кожухом 4 і шнеком 5 таким чином, що гвинтова спіраль робочої ділянки 6 шнека 5 виконана зовнішньою циліндричною та внутрішньою конічною поверхнями обертання, причому профіль вала 7, на який насаджена ця спіраль, відповідає її внутрішній поверхні обертання В кожусі 4 виконаний завантажувальний отвір 8, що знаходиться між завантажувальним бункером 1 з вихідним отвором 2 і робочою ділянкою 6 шнека 5, причому довжина його відповідає довжині робочої ділянки 6 шнека 5, а ширина співрозмірна з шириною вихідного отвору 2 завантажувального бункера 1 Працює гвинтовий живильник-дозатор таким чином Вантаж із завантажувального бункера 1, через вихідний отвір 2 і завантажувальний отвір 8 поступає на робочу ділянку 6 шнека 5, який переміщує його по кожусі 4 в зону розвантаження При необхідності зміни продуктивності живильникадозатора необхідно здійснити переміщення завантажувального бункера 1 по направляючих 3 відносно кожуха 3 вздовж повздовжньої осі живильникадозатора, що забезпечить зміну величини вільного об'єму міжвиткового простору, що знаходиться під вихідним отвором 2 завантажувального бункера 1 3 метою збільшення продуктивності живильникадозатора завантажувальний бункер 1 зміщують в напрямку подачі вантажу завдяки чому насипний матеріал потрапляє у вільний міжвитковий простір більшого об'єму, а для зменшення продуктивності завантажувальний бункер 1 зміщують у протилежному напрямку Таким чином за рахунок регулювання розташування завантажувального бункера 1 з вихідним отвором 2 відносно робочої ділянки 6 шнека 5 шляхом його поступального переміщення по направляючих З ВЗДОВЖ ПОВЗДОВЖНЬОЇ ОСІ ЖИВИЛЬНИ ка-дозатора, що забезпечує зміну величини вільного об'єму міжвиткового простору, що знаходиться під вихідним отвором 2 завантажувального бункера 1, досягається плавне регулювання величини об'єму захоплення вантажу, який поступає із завантажувального бункера 1 через вихідний отвір 2 і завантажувальний отвір 8 у вільний міжвитковий простір змінного об'єму робочої ділянки 6 шнека 5 з послідуючим живленням і дозуванням А-А Фіг.1 Фіг.2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
