Конвеєр гвинтовий

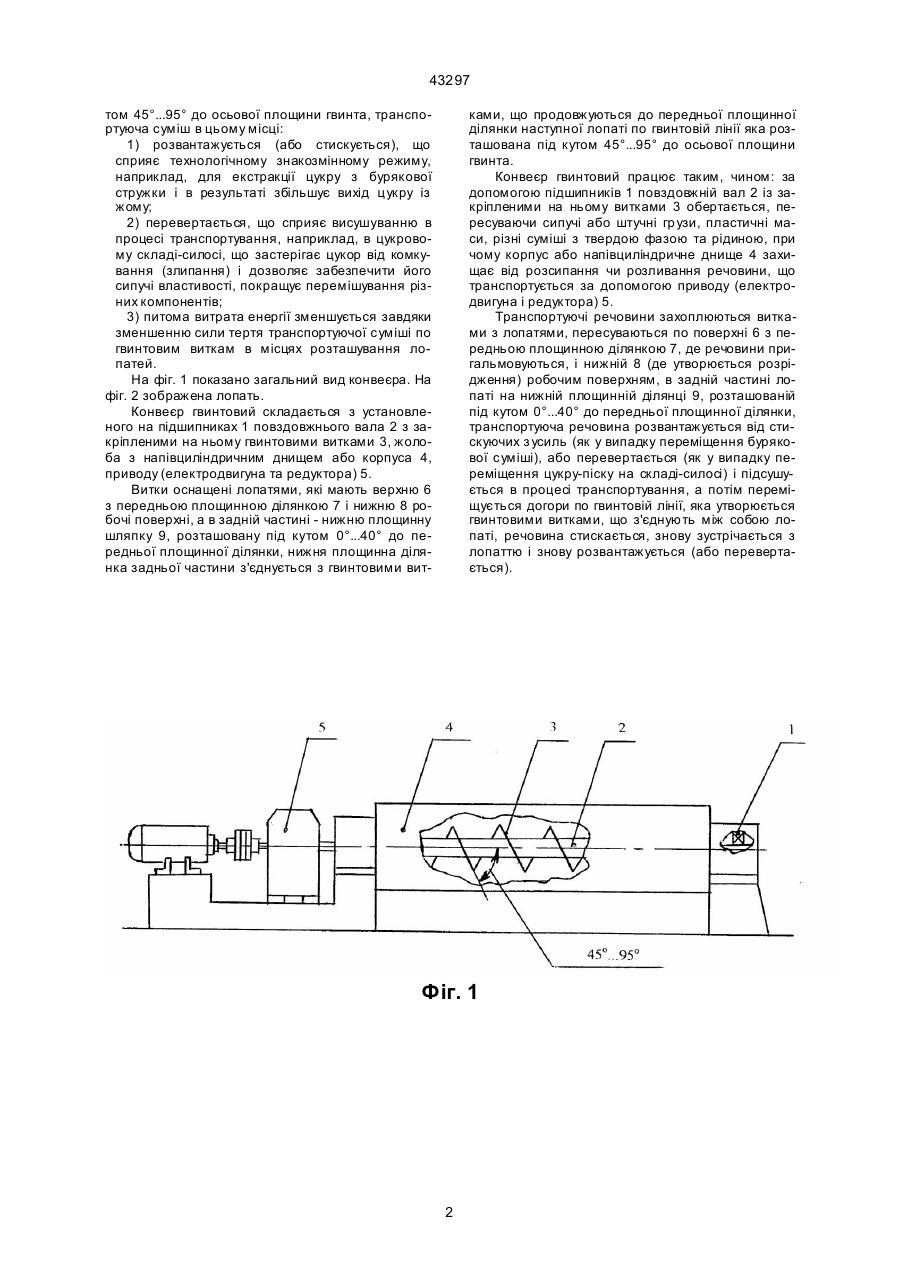

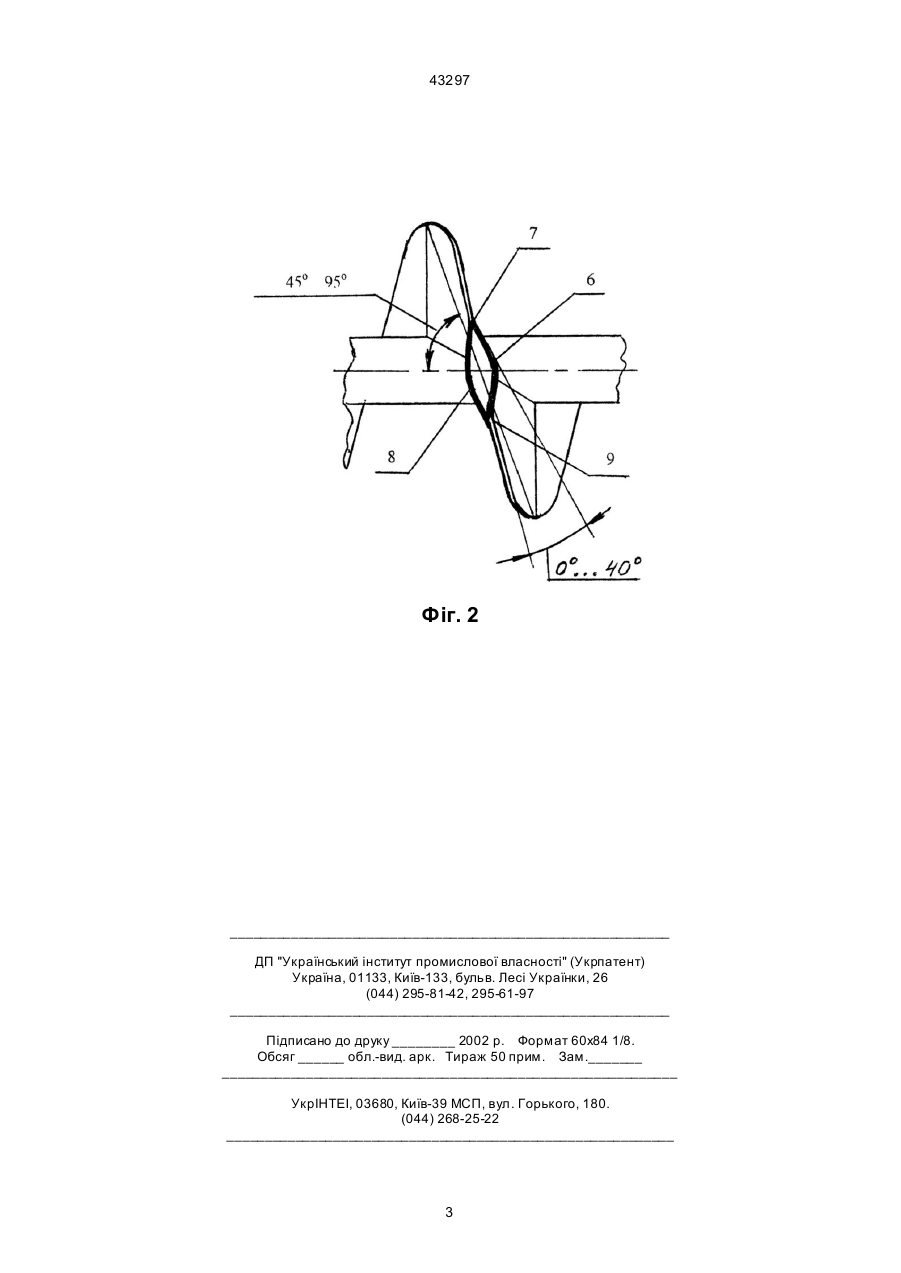

Конвеєр гвинтовий, що складається з гвинта у вигляді розташованого на підшипниках поздовжнього вала з закріпленими на ньому гвинтовими 43297 том 45°...95° до осьової площини гвинта, транспортуюча суміш в цьому місці: 1) розвантажується (або стискується), що сприяє технологічному знакозмінному режиму, наприклад, для екстракції цукру з бурякової стружки і в результаті збільшує вихід цукру із жому; 2) перевертається, що сприяє висушуванню в процесі транспортування, наприклад, в цукровому складі-силосі, що застерігає цукор від комкування (злипання) і дозволяє забезпечити його сипучі властивості, покращує перемішування різних компонентів; 3) питома витрата енергії зменшується завдяки зменшенню сили тертя транспортуючої суміші по гвинтовим виткам в місцях розташування лопатей. На фіг. 1 показано загальний вид конвеєра. На фіг. 2 зображена лопать. Конвеєр гвинтовий складається з установленого на підшипниках 1 повздовжнього вала 2 з закріпленими на ньому гвинтовими витками 3, жолоба з напівциліндричним днищем або корпуса 4, приводу (електродвигуна та редуктора) 5. Витки оснащені лопатями, які мають верхню 6 з передньою площинною ділянкою 7 і нижню 8 робочі поверхні, а в задній частині - нижню площинну шляпку 9, розташовану під кутом 0°...40° до передньої площинної ділянки, нижня площинна ділянка задньої частини з'єднується з гвинтовими вит ками, що продовжуються до передньої площинної ділянки наступної лопаті по гвинтовій лінії яка розташована під кутом 45°...95° до осьової площини гвинта. Конвеєр гвинтовий працює таким, чином: за допомогою підшипників 1 повздовжній вал 2 із закріпленими на ньому витками 3 обертається, пересуваючи сипучі або штучні гр узи, пластичні маси, різні суміші з твердою фазою та рідиною, при чому корпус або напівциліндричне днище 4 захищає від розсипання чи розливання речовини, що транспортується за допомогою приводу (електродвигуна і редуктора) 5. Транспортуючі речовини захоплюються витками з лопатями, пересуваються по поверхні 6 з передньою площинною ділянкою 7, де речовини пригальмовуються, і нижній 8 (де утворюється розрідження) робочим поверхням, в задній частині лопаті на нижній площинній ділянці 9, розташованій під кутом 0°...40° до передньої площинної ділянки, транспортуюча речовина розвантажується від стискуючих з усиль (як у випадку переміщення бурякової суміші), або перевертається (як у випадку переміщення цукру-піску на складі-силосі) і підсушується в процесі транспортування, а потім переміщується догори по гвинтовій лінії, яка утворюється гвинтовими витками, що з'єднують між собою лопаті, речовина стискається, знову зустрічається з лопаттю і знову розвантажується (або перевертається). Фіг. 1 2 43297 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
