Полімерна композиція

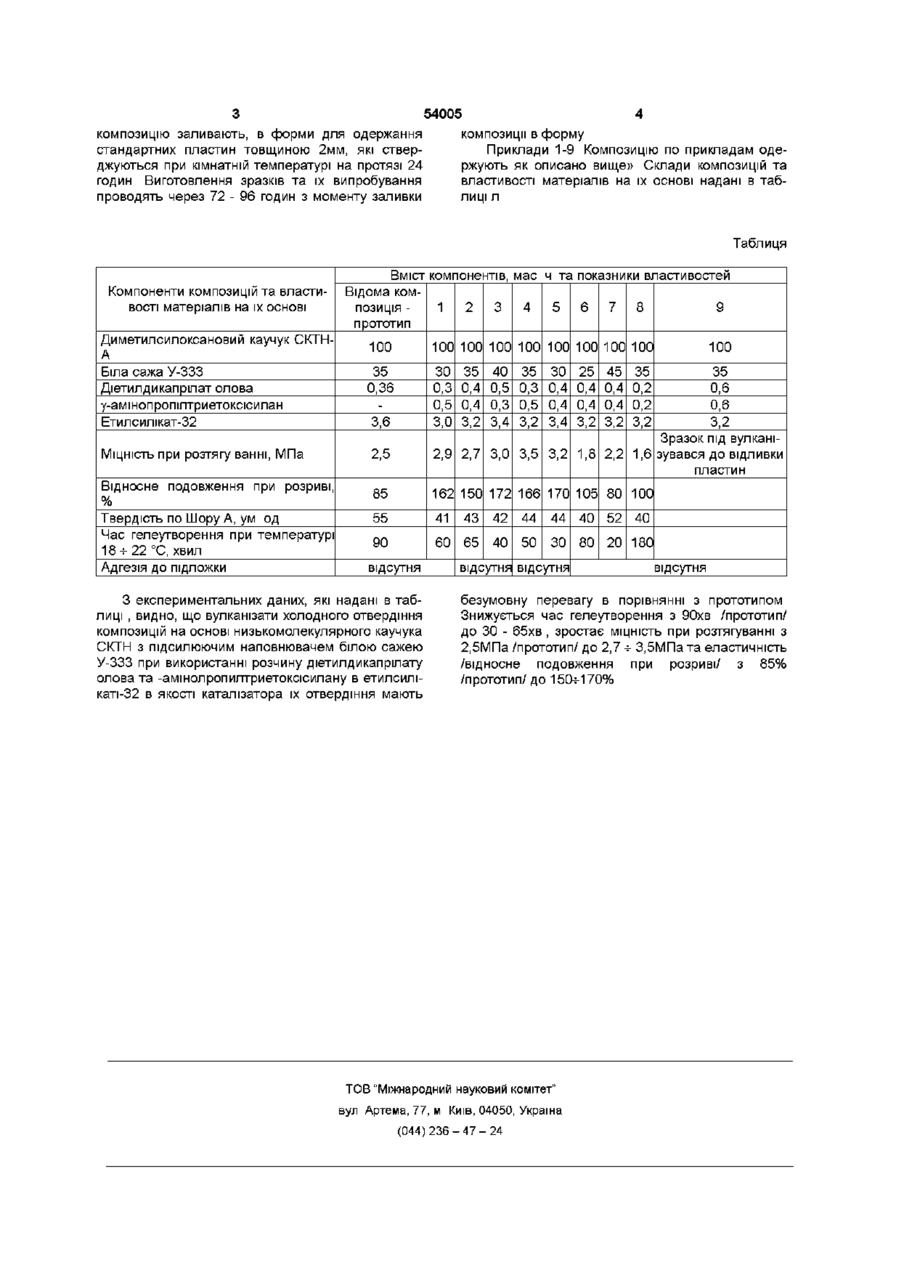

Полімерна композиція, яка містить низькомолекулярний диметилсилоксановий каучук, підсилюючий наповнювач та олововмісний ка Винахід відноситься до силоксанових композицій холодного твердіння, які знаходять використання для виготовлення форм для відливки виробів із різних матеріалів ВІДОМІ полімерні композиції на основі низькомолекулярного диметилсилоксанового каучука з кінцевими силанольними групами та каталізатора , які знаходять використання в різних галузях, техніки Недоліком відомих композицій є те, що вони не забезпечуюсь високу еластичність готових матеріалів при їх високій МІЦНОСТІ Найбільш близьким відомим рішенням аналогічної задачі є полімерна композиция на основі низькомолекулярного диметилсилоксанового каучука , в якій в якості каталізатора використовують розчин дієтилдикапрілата олова в етилсилікаті-32 при їх співвідношенні в мас ч 1 10 ВІДПОВІДНО /див СССР, а с №1685962, MnKG08L 83/04/ Недоліком відомої полімерної композиціє є те, що вона потребує достатнього часу для отвердіння та при достатньо високій МІЦНОСТІ, має низьку еластичність В основу винаходу поставлено задачу удосконалення полімерної композиції шляхом зміни вмісту та складу и компонентів, завдяки чому зменшується час для гелеутворення та підвищується МІЦНІСТЬ та еластичність готового матеріалу Поставлена задача вирішується тим, що в полімерну композицію, яка містить низькомолекулярний диметилсилоксановий каучук, підсилюючий талізатор, яка відрізняється тим, що як олововмісний каталізатор вона містить діетилдикаприлат олова, у - а м і н о п Р О П І Л Т Р и е т о к с и силан та етилсилікат-32 при їх співвідношенні (0,3 •• 0,5) * (0,5 •• 0,3) * (3,0 •• 3,4) при такому * співвідношенні компонентів, мас ч низькомолекулярний диметилсилоксановий каучук 100 підсилюючий наповнювач ЗО - 40 каталізатор 3,8 - 4,2 наповнювач та олововмісткии каталізатор твердіння, згідно винаходу, як олововмісткии каталізатор вводять розчин діетилдикапрілату олова та уамшопропілтритоксісилану в етилсилікаті-32 при їх співвідношенні /0,3 •• 0,5/, /0,5 •• 0,3/ /3,0 •• 3,4/ при * * * такому співвідношенні компонентів, мас ч низькомолекулярний диметилсилоксановий каучук 100 підсилюючий наповнювач ЗО - 40 каталізатор 3,8 - 4,2 Роль компонентів полімерної композиції така Низькомолекулярний диметилсилоксановий каучук СКТН-А /ГОСТ 13835-78/ з в'язкістю 1,6Пас використовують як полімерну основу Як підсилюючий наповнювач використовуюсь білу сажу У-333 /ТУ 6-18-184-87/, або и аналоги Як каталізатор отвердіння використовують розчин діетилдикапрілату олова /ТУ 6-02-1-013-89/ та у-амшопропілтриетоксісилану /ТУ 6-02-724-77/ в етилсиликаті -32 /ТУ 6-02-895-86/ Композицію одержують змішуванням каучука СКТН з наповнювачем при кімнатній температурі до отримання однорідної в*язкотекучоі маси з послідуючим перетиром її через металеву сітку з розміром ячейки 0,09 -ь 0,16мм, далі в розрахункову КІЛЬКІСТЬ композиції вводять розрахункову КІЛЬ КІСТЬ попередньо підготовленого каталізатора /розчин дієтилдикапрілата олова та уамінопропилтриетоксісилана в етилсилікаті-32/ та ретельно перемішують до однорідної маси Далі ю о ои ^ ю 54005 композицію заливають, в форми для одержання стандартних пластин товщиною 2мм, які стверджуються при кімнатній температурі на протязі 24 годин Виготовлення зразків та їх випробування проводять через 72 - 96 годин з моменту заливки композиції в форму Приклади 1-9 Композицію ПО прикладам одержують як описано вище» Склади композицій та властивості матеріалів на їх основі надані в таблиці л Таблиця Компоненти композицій та властивості матеріалів на їх основі Диметилсилоксановии каучук СКТНА Біла сажа У-333 Діетилдикапрілат олова у-амшопропілтриетоксісилан Етилсилікат-32 Вміст компонентів, мас ч та показники властивостей Відома композиція 1 2 3 4 5 6 7 8 9 прототип 100 100 100 100 100 100 100 100 100 100 35 3,6 ЗО 35 40 35 ЗО 25 45 35 0,3 0,4 0,5 0,3 0,4 0,4 0,4 0,2 0,5 0,4 0,3 0,5 0,4 0,4 0,4 0,2 3,0 3,2 3,4 3,2 3,4 3,2 3,2 3,2 35 0,6 0,6 3,2 2,5 2,9 2,7 3,0 3,5 3,2 1,8 2,2 1,6 зувався до відливки 0,36 Зразок під вулканіМІЦНІСТЬ при розтягу ванні, МПа пластин Відносне подовження при розриві, % Твердість по Шору А, ум од Час гелеутворення при температур 18-ь22 °С, хвил Адгезія до підложки 85 162 150 172 166 170 105 80 100 55 41 43 42 44 44 40 52 90 60 65 40 50 ЗО 80 20 180 відсутня З експериментальних даних, які надані в таблиці , видно, що вулканізати холодного отвердіння композицій на основі низькомолекулярного каучука СКТН з підсилюючим наповнювачем білою сажею У-333 при використанні розчину діетилдикапрілату олова та -амшолропилтриетоксісилану в етилсилікаті-32 в якості каталізатора їх отвердіння маютьвідсутня відсутня 40 відсутня безумовну перевагу в порівнянні з прототипом Знижується час гелеутворення з 90хв /прототип/ до ЗО - 65хв , зростає МІЦНІСТЬ при розтягуванні з 2,5МПа /прототип/ до 2,7 -ь 3,5МПа та еластичність /відносне подовження при розриві/ з 85% /прототип/ до 150170% ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
