Полімерна композиція

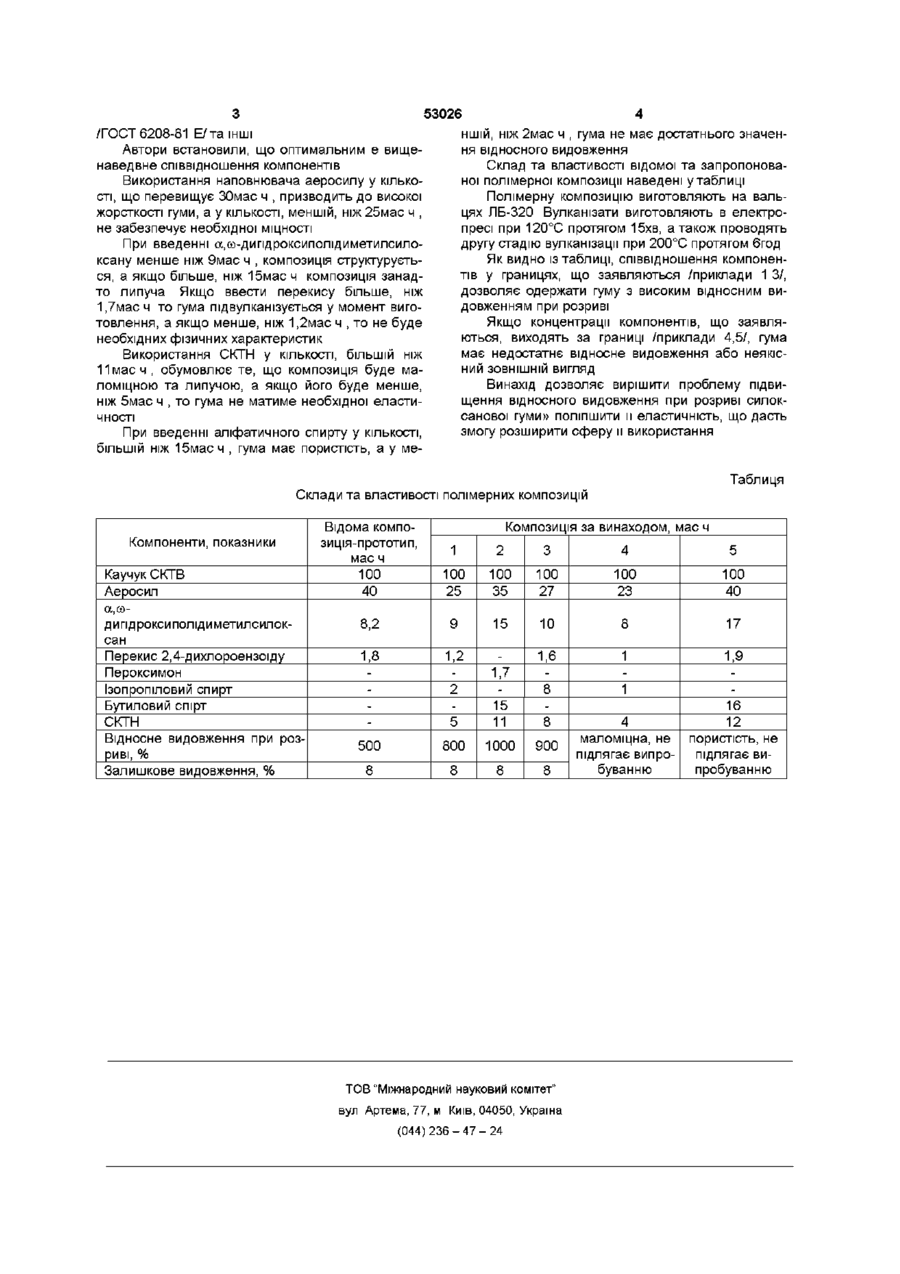

Полімерна композиція, яка містить високомолекулярний диметилвшілсилоксановий каучук, аеросил, а,со-дипдроксиполідиметилсилоксан, перекис, яка відрізняється тим, що вона додатково містить низькомолекулярний диметилсилоксановий каучук та аліфатичний спирт при такому співвідношенні компонентів, мас ч високомолекулярний диме100 тилвшілсилоксановий каучук низькомолекулярний диметилси5-11 локсановий каучук аеросил 25-35 а,со-дипдроксиполідиметилсилоксан 9-15 перекис 1,2-1,7 аліфатичний спирт 2-15 Винахід відноситься до гумової промисловості, зокрема, до полімерних композицій на основі силоксанового каучуку, які використовуються для виготовлення протезно-ортопедичних виробів, виробів медичногод побутового, технічного призначення, тощо Найбільш близькою і прийнятою за прототип до композиції, що заявляешься, є полімерна композиція, яка містить високомолекулярний диметилвшілсилоксановий каучук, аеросил, а,оодипдроксиполідиметил-силоксан, перекис 2,4дихлорбензоіду /див заявка №2001020941, С08, 83/04, 12 02 01 / Недоліком відомої полімерної композиції є те, що вона має недостатньо високе відносне видовження при розриві В основу винаходу поставлено задачу удосконалення полімерної композиції шляхом зміни вмісту та складу и компонентів, завдяки чому підвищується відносне видовження при розриві та розширюється область її використання Поставлена задача вирішується тим, що в полімерну композицію, яка містить високомолекулярний диметилвшілсилоксановий каучук, аеросил, перекис, а,со-дипдроксиполідиметилсилоксан, згідно винаходу, додатково вводять низькомолекулярний диметилсилоксановий каучук та аліфатичний спирт при такому співвідношенні компонентів, мас ч високомолекулярний диметилві100 нілсилоксановии каучук низькомолекулярний диметилсилоксановий каучук 5-11 аеросил 25-35 а,содипдроксиполідиметилсилоксан 9-15 перекис 1,2-1,7 аліфатичний спирт 2-15 Згідно винаходу використання низькомолекулярного диметилсилоксанового каучук /СКТН/ /ТУ 13835-73/ підвищує еластичність полімерної композиції, а введення аліфатичного спирту /ГОСТ 9305-84/ покращує технологічність та підвищує відносне видовження Ці компоненти виконують роль пластифікаторів Роль компонентів полімерної композиції така Високомолекулярний диметилвшілсилоксановий каучук /СКТН/ /ТУ У 6-02-5-018-97/ в полімерною основою, аеросил /ГОСТ 14922-77/ виконує функцію наповнювача Перекис виконує роль вулканізуючого агенту Як перекис можуть бути використані перекис 2,4дихлорбензоілу /ТУ У 6-04689381, 015-2000/, пероксимон та ІНШІ а.со-дапдроксиполідиметилсилоксіш /ТУ У 62384-9335 080-2000/ є антиструктуруючою добавкою Як аліфатичний спирт використовують ізопропіловий спирт /ГОСТ 9805-84/, бутиловий спирт (О о со ю 53026 ншій, ніж 2мас ч , гума не має достатнього значення відносного видовження Автори встановили, що оптимальним є вищенаведвне співвідношення компонентів Склад та властивості відомої та запропоноваВикористання наповнювача аеросилу у КІЛЬКОної полімерної композиції наведені утаблиці СТІ, що перевищує ЗОмас ч , призводить до високої Полімерну композицію виготовляють на вальжорсткості гуми, а у КІЛЬКОСТІ, меншій, ніж 25мас ч , цях ЛБ-320 Вулканізати виготовляють в електроне забезпечує необхідної МІЦНОСТІ пресі при 120°С протягом 15хв, а також проводять другу стадію вулканізації при 200°С протягом бгод При введенні а,со-дипдроксиполідиметилсилоксану менше ніж 9мас ч , композиція структуруєтьЯк видно із таблиці, співвідношення компоненся, а якщо більше, ніж 15мас ч композиція занадтів у границях, що заявляються /приклади 1 З/, то липуча Якщо ввести перекису більше, ніж дозволяє одержати гуму з високим відносним ви1,7мас ч то гума підвулканізується у момент вигодовженням при розриві товлення, а якщо менше, ніж 1,2мас ч , то не буде Якщо концентрації компонентів, що заявлянеобхідних фізичних характеристик ються, виходять за границі /приклади 4,5/, гума має недостатнє відносне видовження або неякісВикористання СКТН у КІЛЬКОСТІ, більшій ніж ний ЗОВНІШНІЙ вигляд 11масч , обумовлює те, що композиція буде маВинахід дозволяє вирішити проблему підвиломіцною та липучою, а якщо його буде менше, щення відносного видовження при розриві силокніж 5мас ч , то гума не матиме необхідної еластисанової гуми» поліпшити и еластичність, що дасть чності змогу розширити сферу и використання При введенні аліфатичного спирту у КІЛЬКОСТІ, більшій ніж 15мас ч , гума має пористість, а у ме/ГОСТ 6208-81 Е/та ІНШІ Таблиця Склади та властивості полімерних композицій Компоненти, показники Каучук СКТВ Аеросил а,содипдроксиполідиметилсилоксан Перекис 2,4-дихлороензоіду Пероксимон Ізопропіловий спирт Бутиловий спірт СКТН Відносне видовження при розриві, % Залишкове видовження, % Відома композиція-прототип, мас ч 100 40 Композиція за винаходом, мас ч 1 2 3 4 5 100 25 100 35 100 27 100 23 100 40 8,2 9 15 10 8 17 1,8 1,2 2 5 1,7 15 11 1,6 8 8 1 1 500 800 1000 900 8 8 8 8 1,9 16 12 пористість, не підлягає випробуванню ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 4 маломіцна, не підлягає випробуванню
