Пристрій для охорони підготовчих виробок

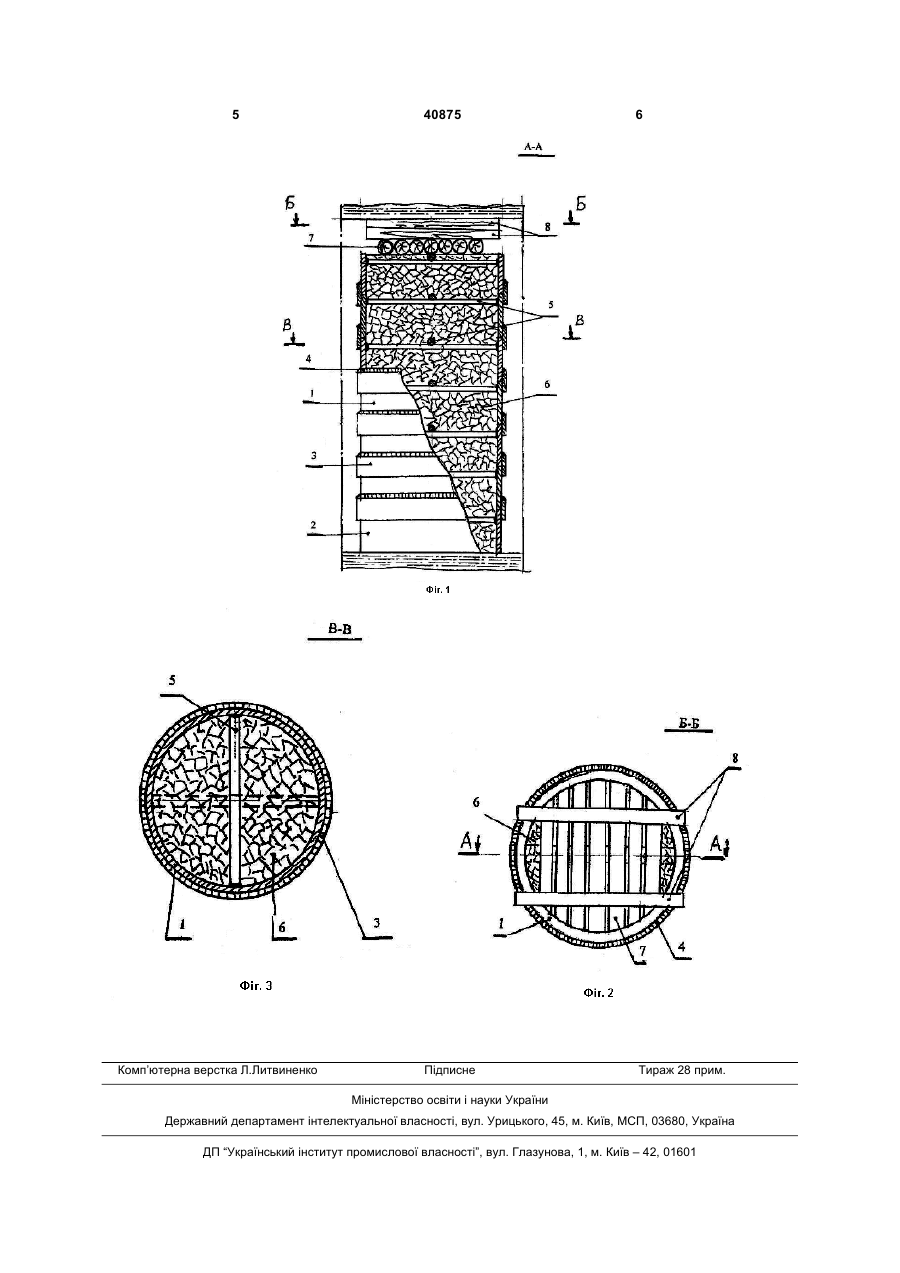

1. Пристрій для охорони підготовчих виробок, що включає пустотілу колону з окремих елементів, заповнених породою, який відрізняється тим, що він має податливу прокладку й дерев'яні розпірні 3 Відомий пристрій для зведення штучного цілика при розробці пласта корисної копалини. У відробленому просторі формують цілик корисної копалини з поперечним перерізом, який забезпечує його тимчасову стійкість. На відстані, яка знаходиться за допомогою розрахунків встановлюють замкнуту гнучку оболонку. Простір між нею та ціликом заповнюють сипучим матеріалом. Крім цього монтують додатково армовані елементі [Авторское свидетельство СССР №1460262, Кл. Ε21С41/04, Бюл. №7, 1985]. Недоліком цього технічного рішення є втрати корисної копалини у ціликах. Найбільш близьким по технічній суті й ефекту, що досягається є пристрій для охорони виїмкових штреків, який виконаний як пустотіла колона з окремих елементів, і заповнений, наприклад, породою. Елементи колони, при цьому мають «П»подібну форму [Авторское свидетельство. СССР №461230 Ε21D15/48, Бюл. №7, 1975]. Але цей пристрій характеризується низькою надійністю при використанні. В основу корисної моделі поставлене завдання удосконалення конструкції пристрою охорони підготовчих виробок, в якому завдяки наявності податливої прокладки, яка знаходиться на породі верхнього елемента та дерев'яних розпірних клинів, які розташовані між прокладкою й покрівлею та завдяки тому, що в якості елементів використовують металеві обичайки, підвищується податливість колони, а значить і зменшується вірогідність її руйнування від дії гірничого тиску, за рахунок чого підвищується надійність охорони підготовчої виробки. Поставлене завдання досягається тим, що у пристрої для охорони підготовчих виробок, який включає пустотілу колону з окремих елементів заповнених породою, згідно корисної моделі, він має податливу прокладку та дерев'яні розпірні клини, причому прокладка знаходиться на породі верхнього елемента, а клини між нею й покрівлею, крім того податлива прокладка складається з дерев'яних стояків такої довжини, щоб повністю заповнити внутрішню площу поперечного перерізу колони, а в якості елементів використовуються металеві обичайки, кожна з яких має прикріплені до її внутрішньої поверхні підсилюючі стержні й фіксуюче циліндричне кільце знизу. 40875 4 На Фіг.1 показана зовнішня й внутрішня будова пристрою; на Фіг.2 розріз Б-Б по клинам; на Фіг.3 переріз В-В по верхньому стержню елемента. Пристрій складається з металевих обичайок 1 та 2, кожна з цих обичайок, крім нижньої 2, мають знизу циліндричні фіксуючі кільця 3. Ці кільця міцно, наприклад, за допомогою зварювальних швів 4, прикріплені до обичайок 1. У середині, у верхній частині кожної обичайки, прикріплені підсилюючі металеві стержні 5. Кількість цих стержнів у однієї обичайки залежить від очікуваного навантаження на пристрій. На Фіг.1, в якості приклада, показано у кожній обичайці по два стержня, але не виключаються випадки, коли їх може бути один, або три чи чотири. Між собою, у точках перетинання, стержні не з'єднуються. Колона збирається з обичайок шляхом встановлення на підошву відробленого простору обичайки 2 без фіксуючого кільця, на яку встановлюють обичайку 1 з фіксуючими кільцями 3 знизу. Внутрішня порожнина колони заповнюється дрібною пустою породою 6 чи іншим матеріалом, наприклад, піском. На породі верхнього елемента (обичайки 1) знаходиться податлива прокладка, яка складається з дерев'яних стояків 7. Вони розміщені таким чином, щоб практично повністю заповнити внутрішню площу поперечного перерізу колони. Довжина стояків 7 приймається такою, щоб вони не висувалися за внутрішню порожнину колони. Діаметр стояків підбирається таким, щоб забезпечувалася необхідна у конкретних умовах податливість пристрою. Для забезпечення стійкості пристрою й утворенню його попереднього розпору між покрівлею та підошвою відробленого простору він має дерев'яні розпірні клини 8, які розташовані між прокладкою та покрівлею. Під дією гірничого тиску, який передається податливій прокладці 7 через розпірні клини 8, податлива прокладка деформується і частково вдавлюється у породу порожнини. Це зменшує вірогідність руйнування колони, підвищує її податливість. Таким чином використання запропонованого пристрою дозволяє підвищити податливість колони і як наслідок зменшити вірогідність руйнування пристрою від дії гірничого тиску, а за рахунок цього підвищити надійність охорони підготовчої виробки. 5 Комп’ютерна верстка Л.Литвиненко 40875 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
