Черв’ячний екструдер

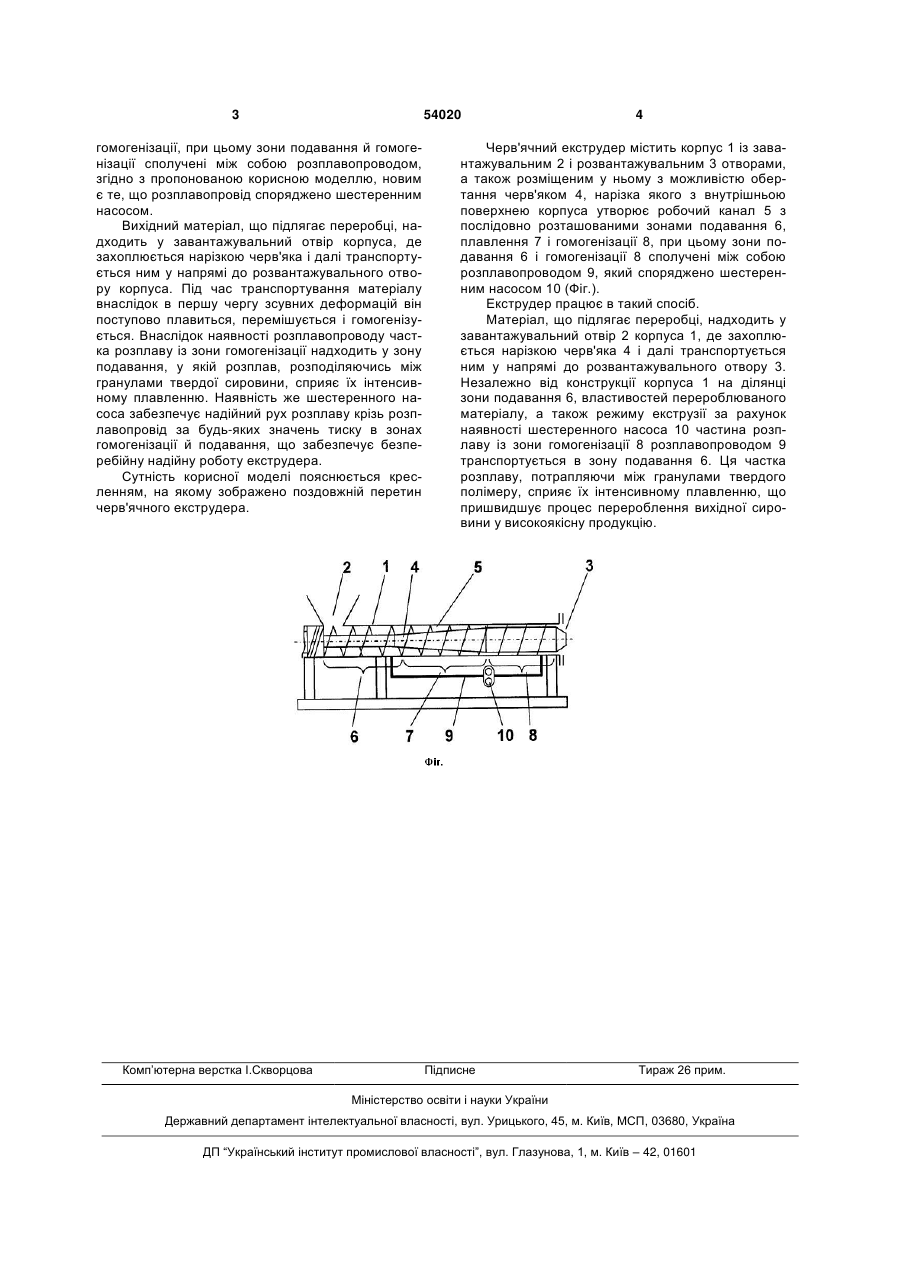

Черв'ячний екструдер, що містить корпус із завантажувальним і розвантажувальним отворами, а також розміщеним у ньому з можливістю обертання черв'яком, нарізка якого з внутрішньою поверхнею корпуса утворює робочий канал з послідовно розташованими зонами подавання, плавлення й гомогенізації, при цьому зони подавання й гомогенізації сполучені між собою розплавопроводом, який відрізняється тим, що розплавопровід оснащено шестеренним насосом. (19) (21) u201004683 (22) 20.04.2010 (24) 25.10.2010 (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) ГРИМАЛЬСЬКИЙ ОЛЕГ ВІКТОРОВИЧ, МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, ШВЕД ДМИТРО МИКОЛАЙОВИЧ, ШВЕД МИКОЛА ПЕТРОВИЧ (73) ГРИМАЛЬСЬКИЙ ОЛЕГ ВІКТОРОВИЧ, МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, ШВЕД ДМИТРО МИКОЛАЙОВИЧ, ШВЕД МИКОЛА ПЕТРОВИЧ 3 54020 гомогенізації, при цьому зони подавання й гомогенізації сполучені між собою розплавопроводом, згідно з пропонованою корисною моделлю, новим є те, що розплавопровід споряджено шестеренним насосом. Вихідний матеріал, що підлягає переробці, надходить у завантажувальний отвір корпуса, де захоплюється нарізкою черв'яка і далі транспортується ним у напрямі до розвантажувального отвору корпуса. Під час транспортування матеріалу внаслідок в першу чергу зсувних деформацій він поступово плавиться, перемішується і гомогенізується. Внаслідок наявності розплавопроводу частка розплаву із зони гомогенізації надходить у зону подавання, у якій розплав, розподіляючись між гранулами твердої сировини, сприяє їх інтенсивному плавленню. Наявність же шестеренного насоса забезпечує надійний рух розплаву крізь розплавопровід за будь-яких значень тиску в зонах гомогенізації й подавання, що забезпечує безперебійну надійну роботу екструдера. Сутність корисної моделі пояснюється кресленням, на якому зображено поздовжній перетин черв'ячного екструдера. Комп’ютерна верстка І.Скворцова 4 Черв'ячний екструдер містить корпус 1 із завантажувальним 2 і розвантажувальним 3 отворами, а також розміщеним у ньому з можливістю обертання черв'яком 4, нарізка якого з внутрішньою поверхнею корпуса утворює робочий канал 5 з послідовно розташованими зонами подавання 6, плавлення 7 і гомогенізації 8, при цьому зони подавання 6 і гомогенізації 8 сполучені між собою розплавопроводом 9, який споряджено шестеренним насосом 10 (Фіг.). Екструдер працює в такий спосіб. Матеріал, що підлягає переробці, надходить у завантажувальний отвір 2 корпуса 1, де захоплюється нарізкою черв'яка 4 і далі транспортується ним у напрямі до розвантажувального отвору 3. Незалежно від конструкції корпуса 1 на ділянці зони подавання 6, властивостей перероблюваного матеріалу, а також режиму екструзії за рахунок наявності шестеренного насоса 10 частина розплаву із зони гомогенізації 8 розплавопроводом 9 транспортується в зону подавання 6. Ця частка розплаву, потрапляючи між гранулами твердого полімеру, сприяє їх інтенсивному плавленню, що пришвидшує процес перероблення вихідної сировини у високоякісну продукцію. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
