Екструдер
Номер патенту: 31592
Опубліковано: 10.04.2008
Автори: Головко Оксана Миколаївна, Ждан Катерина Вікторівна, Сокольський Олександр Леонідович, Сівецький Володимир Іванович
Формула / Реферат
Екструдер, що містить корпус, черв'як, які утворюють між собою гвинтовий робочий канал, нагрівники, вхідний та вихідний отвори, який відрізняється тим, що робочий канал на ділянці дозування розплаву з'єднано розплавопроводом з робочим каналом ділянки утворення пробки й пластикації часток матеріалу.
Текст

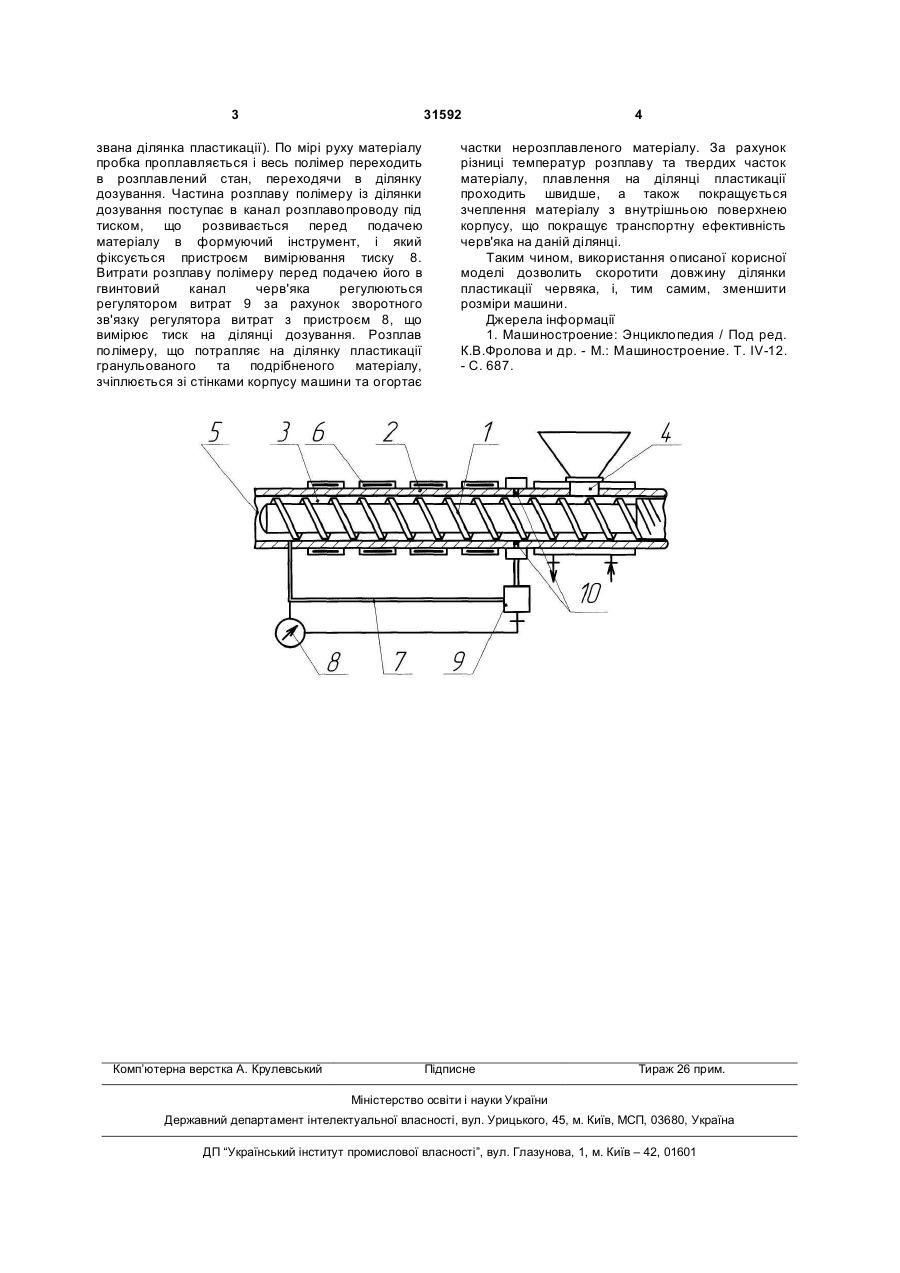

Екструдер, що містить корпус, черв'як, які утворюють між собою гвинтовий робочий канал, нагрівники, вхідний та вихідний отвори, який відрізняється тим, що робочий канал на ділянці дозування розплаву з'єднано розплавопроводом з робочим каналом ділянки утворення пробки й пластикації часток матеріалу. (19) (21) u200714818 (22) 26.12.2007 (24) 10.04.2008 (46) 10.04.2008, Бюл.№ 7, 2008 рік (72) СІВЕЦЬКИЙ ВОЛОДИМИР ІВАНОВИЧ, UA, СОКОЛЬСЬКИЙ ОЛЕКСАНДР ЛЕОНІДОВИЧ, UA, ГОЛОВКО ОКСАНА МИКОЛАЇВНА, UA, ЖДАН КАТЕРИНА ВІКТОРІВНА, UA (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 31592 звана ділянка пластикації). По мірі руху матеріалу пробка проплавляється і весь полімер переходить в розплавлений стан, переходячи в ділянку дозування. Частина розплаву полімеру із ділянки дозування поступає в канал розплавопроводу під тиском, що розвивається перед подачею матеріалу в формуючий інструмент, і який фіксується пристроєм вимірювання тиску 8. Витрати розплаву полімеру перед подачею його в гвинтовий канал черв'яка регулюються регулятором витрат 9 за рахунок зворотного зв'язку регулятора витрат з пристроєм 8, що вимірює тиск на ділянці дозування. Розплав полімеру, що потрапляє на ділянку пластикації гранульованого та подрібненого матеріалу, зчіплюється зі стінками корпусу машини та огортає Комп’ютерна верстка А. Крулевський 4 частки нерозплавленого матеріалу. За рахунок різниці температур розплаву та твердих часток матеріалу, плавлення на ділянці пластикації проходить швидше, а також покращується зчеплення матеріалу з внутрішньою поверхнею корпусу, що покращує транспортну ефективність черв'яка на даній ділянці. Таким чином, використання описаної корисної моделі дозволить скоротити довжину ділянки пластикації червяка, і, тим самим, зменшити розміри машини. Джерела інформації 1. Машиностроение: Энциклопедия / Под ред. К.В.Фролова и др. - М.: Машиностроение. Т. IV-12. - С. 687. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюExtruder
Автори англійськоюSivetskyi Volodymyr Ivanovych, Sokolskyi Oleksandr Leonidovych, Holovko Oksana Mykolaivna, Zhdan Kateryna Viktorivna
Назва патенту російськоюЭкструдер
Автори російськоюСивецкий Владимир Иванович, Сокольский Александр Леонидович, Головко Оксана Николаевна, Ждан Екатерина Викторовна
МПК / Мітки
МПК: B29C 47/36
Мітки: екструдер
