Самоочисний патронний фільтр
Номер патенту: 54060
Опубліковано: 25.10.2010
Автори: Санін Андрій Володимирович, Левін Лев Лазаревич, Пономаренко Віктор Володимирович, Нечепуренко Михайло Семенович
Формула / Реферат
Самоочисний патронний фільтр, що містить корпус з бункерною частиною і зливним патрубком, кришку з патрубками введення і виведення рідини, фільтруючий елемент і мембрану, встановлену в нижній частині фільтруючого елемента, який відрізняється тим, що по осі фільтра встановлений пружний перетворювач руху, який верхньою площадкою з'єднаний з мембраною, а нижньою площадкою - з штовхачем.
Текст

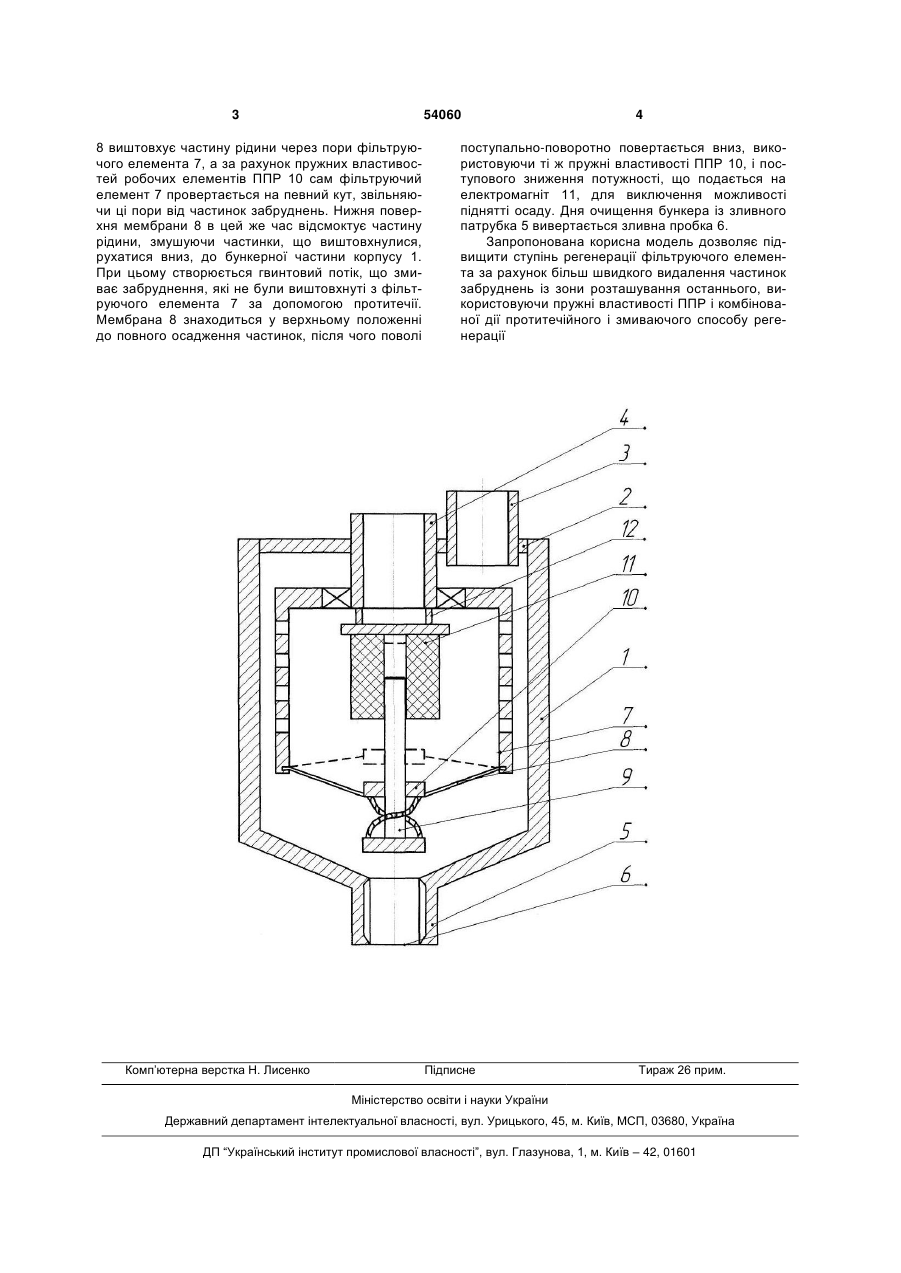

Самоочисний патронний фільтр, що містить корпус з бункерною частиною і зливним патрубком, кришку з патрубками введення і виведення рідини, фільтруючий елемент і мембрану, встановлену в нижній частині фільтруючого елемента, який відрізняється тим, що по осі фільтра встановлений пружний перетворювач руху, який верхньою площадкою з'єднаний з мембраною, а нижньою площадкою - з штовхачем. (19) (21) u201004968 (22) 26.04.2010 (24) 25.10.2010 (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) НЕЧЕПУРЕНКО МИХАЙЛО СЕМЕНОВИЧ, ЛЕВІН ЛЕВ ЛАЗАРЕВИЧ, САНІН АНДРІЙ ВОЛОДИМИРОВИЧ, ПОНОМАРЕНКО ВІКТОР ВОЛОДИМИРОВИЧ (73) ДОНБАСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 54060 8 виштовхує частину рідини через пори фільтруючого елемента 7, а за рахунок пружних властивостей робочих елементів ППР 10 сам фільтруючий елемент 7 провертається на певний кут, звільняючи ці пори від частинок забруднень. Нижня поверхня мембрани 8 в цей же час відсмоктує частину рідини, змушуючи частинки, що виштовхнулися, рухатися вниз, до бункерної частини корпусу 1. При цьому створюється гвинтовий потік, що змиває забруднення, які не були виштовхнуті з фільтруючого елемента 7 за допомогою протитечії. Мембрана 8 знаходиться у верхньому положенні до повного осадження частинок, після чого поволі Комп’ютерна верстка Н. Лиcенко 4 поступально-поворотно повертається вниз, використовуючи ті ж пружні властивості ППР 10, і поступового зниження потужності, що подається на електромагніт 11, для виключення можливості піднятті осаду. Дня очищення бункера із зливного патрубка 5 вивертається зливна пробка 6. Запропонована корисна модель дозволяє підвищити ступінь регенерації фільтруючого елемента за рахунок більш швидкого видалення частинок забруднень із зони розташування останнього, використовуючи пружні властивості ППР і комбінованої дії протитечійного і змиваючого способу регенерації Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSelf-cleaning cartridge filter
Автори англійськоюNechepurenko Mykhailo Semenovych, Levin Lev Lasarevych, Sanin Andrii Volodymyrovych, Ponomarenko Viktor Volodymyrovych
Назва патенту російськоюСамоочищающийся патронный фильтр
Автори російськоюНечепуренко Михаил Семенович, Левин Лев Лазаревич, Санин Андрей Владимирович, Пономаренко Виктор Владимирович
МПК / Мітки
МПК: B01D 27/00
Мітки: патронний, самоочисний, фільтр
