Система водопостачання
Номер патенту: 54095
Опубліковано: 17.02.2003
Автори: Рожко Віктор Федорович, Старишко Алла Миколаївна, Нечитайло Микола Петрович, Ігнашкін Іван Сергійович
Формула / Реферат

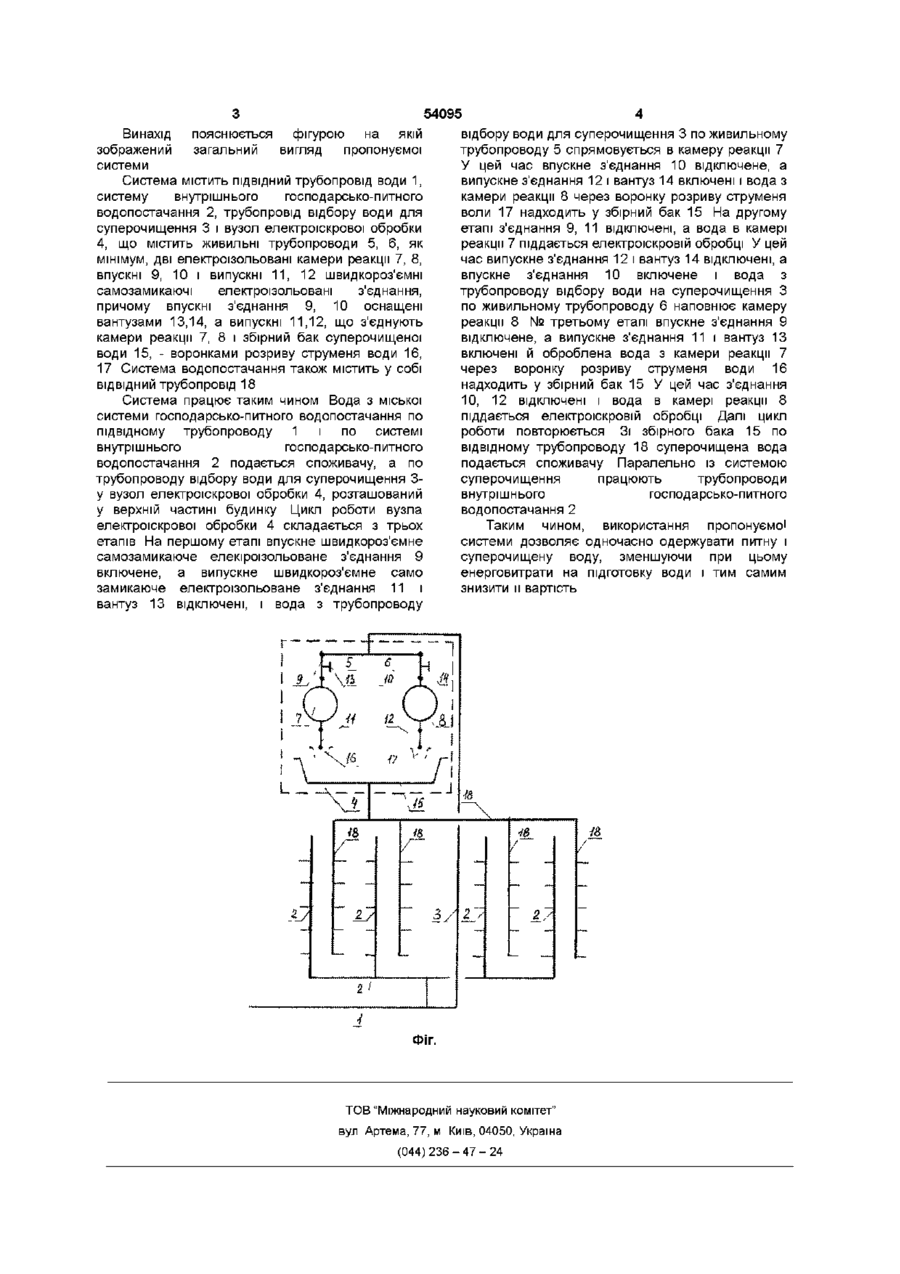

Система водопостачання, що містить вузол електроіскрової обробки води з підвідним трубопроводом від міської системи господарсько-питного водопостачання і збірним баком суперочищеної води з відвідним трубопроводом, яка відрізняється тим, що до підвідного трубопроводу додатково приєднана система внутрішнього господарсько-питного водопостачання будинку з водорозбірною і регулюючою арматурою, вузол електроіскрової обробки складається, як мінімум, з двох електроізольованих камер реакції, оснащених впускними і випускними швидкороз'ємними самозамикальними електроізольованими з'єднаннями, причому впускні з'єднання оснащені вантузами, а випускні - лійкою розриву струменя води.
Текст
Система водопостачання, що містить вузол електроіскрової обробки води з ПІДВІДНИМ трубопроводом від міської системи господарськопитного водопостачання і збірним баком Винахід належить до галузі будівництва, зокрема, до систем водопостачання мікрорайонів та окремих об'єктів і може бути використаний при проектуванні і улаштуванні систем водопостачання спеціальної груші споживачів, для яких окрім води питної якості потрібна і суперочищена вода Відома поєднана система господарськопитного і протипожежного водопостачання міст, що містить магістралі подавання води, вводи в будинок і внутрішню розподільну мережу [1] Недоліком зазначеної системи є те, що в ній ступінь очищення води обмежений рівнем вимог закону "Про питну воду і питне водопостачання'1 і вона не може забезпечити потреби окремих харчових, лікувальних та дитячих закладів, а також підприємств тонких ХІМІЧНИХ технологій та інших об'єктів Найбільш близькою до пропонуємо! є система водопостачання з вузлом електроіскрової обробки води, що містить камеру реакції з ПІДВІДНИМ трубопроводом, і збірний бак суперочищеної вода з ВІДВІДНИМ трубопроводом Обробка води в цій системі може здійснюватись шляхом очищення і знезаражування до повного знищення в ній біологічних забруднювачів за допомогою електроіскрового розряду [2] Недоліком даної системи є перевитрата енергії внаслідок обробки всієї маси води, що суперочищеної води з ВІДВІДНИМ трубопроводом, яка відрізняється тим, що до ПІДВІДНОГО трубопроводу додатково приєднана система внутрішнього господарсько-питного водопостачання будинку з водорозбірною і регулюючою арматурою, вузол електроіскрової обробки складається, як мінімум, з двох електроізольованих камер реакції, оснащених впускними і випускними швидкороз'ємними самозамикальними електроізольованими з'єднаннями, причому впускні з'єднання оснащені вантузами, а випускні - лійкою розриву струменя води піддається електроіскровому впливу, у той час, як для харчових, лікувальних і інших споживачів з підвищеними вимогами до якості води її витрати значно менші, ніж на господарсько-побутові потреби Основою винаходу є задача удосконалення системи водопостачання для спеціальної групи споживачів, у якій наявність нових конструктивних елементів дозволяє істотно зменшити енерговитрати за рахунок створення двухцільової системи водопостачання, що дозволяє одночасно одержувати і питну і суперочищену воду Означена задача вирішується тим, що в системі водопостачання, яка містить вузол електроіскрової обробки води з ПІДВІДНИМ трубопроводом від міської системи господарськопитного водопостачання і збірним баком суперочищеної води з ВІДВІДНИМ трубопроводом, згідно з винаходом до ПІДВІДНОГО трубопроводу додатково приєднана система внутрішнього господарсько-питного водопостачання будинку з водорозбірною і регулюючою арматурою, вузол електроіскрової обробки складається, як мінімум, з двох електроізольованих камер реакції, оснащених впускними і випускними швидкороз'ємними самозамикаючими електроізольованими з'єднаннями, причому впускні з'єднання оснащені вантузами, а випускні воронкою розриву струменя води ю о> о ю 54095 Винахід пояснюється фігурою на якій зображений загальний вигляд пропонуємої системи Система містить ПІДВІДНИЙ трубопровід води 1, систему внутрішнього господарсько-питного водопостачання 2, трубопровід відбору води для суперочищення 3 і вузол електроіскрової обробки 4, що містить живильні трубопроводи 5, 6, як мінімум, дві електроізольовані камери реакції 7, 8, впускні 9, 10 і випускні 1 1 , 12 швидкороз'ємні самозамикаючі еле ктро ізольовані з'єднання, причому впускні з'єднання 9, 10 оснащені вантузами 13,14, а випускні 11,12, що з'єднують камери реакції 7, 8 і збірний бак суперочищеної води 15, - воронками розриву струменя води 16, 17 Система водопостачання також містить у собі ВІДВІДНИЙ трубопровід 18 Система працює таким чином Вода з міської системи господарсько-питного водопостачання по підвідному трубопроводу 1 і по системі внутрішнього господарсько-питного водопостачання 2 подається споживачу, а по трубопроводу відбору води для суперочищення 3у вузол електроіскрової обробки 4, розташований у верхній частині будинку Цикл роботи вузла електроіскрової обробки 4 складається з трьох етапів На першому етапі впускне швидкороз'ємне самозамикаюче елекіроізольоване з'єднання 9 включене, а випускне швидкороз'ємне само замикаюче електроізольоване з'єднання 11 і вантуз 13 відключені, і вода з трубопроводу відбору води для суперочищення 3 по живильному трубопроводу 5 спрямовується в камеру реакції 7 У цей час впускне з'єднання 10 відключене, а випускне з'єднання 12 і вантуз 14 включені і вода з камери реакції 8 через воронку розриву струменя воли 17 надходить у збірний бак 15 На другому етапі з'єднання 9, 11 відключені, а вода в камері реакції 7 піддається електроіскровій обробці У цей час випускне з'єднання 12 і вантуз 14 відключені, а впускне з'єднання 10 включене і вода з трубопроводу відбору води на суперочищення З по живильному трубопроводу 6 наповнює камеру реакції 8 № третьому етапі впускне з'єднання 9 відключене, а випускне з'єднання 11 і вантуз 13 включені й оброблена вода з камери реакції 7 через воронку розриву струменя води 16 надходить у збірний бак 15 У цей час з'єднання 10, 12 відключені і вода в камері реакції 8 піддається електроіскровій обробці Далі цикл роботи повторюється Зі збірного бака 15 по відвідному трубопроводу 18 суперочищена вода подається споживачу Паралельно із системою суперочищення працюють трубопроводи внутрішнього господарсько-питного водопостачання 2 Таким чином, використання пропонуємої системи дозволяє одночасно одержувати питну і суперочищену воду, зменшуючи при цьому енерговитрати на підготовку води і тим самим знизити и вартість Фіг. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
ДивитисяДодаткова інформація
Назва патенту англійськоюSystem of water supply
Автори англійськоюRozhko Viktor Fedorovych, Roznko Viktor Fedorovych, Nechytailo Mykola Petrovych, Ihnashkin Ivan Serhiiovych
Назва патенту російськоюСистема водоснабжения
Автори російськоюРожко Виктор Федорович, Нечитайло Николай Петрович, Игнашкин Иван Сергеевич
МПК / Мітки
МПК: E03B 7/00
Мітки: водопостачання, система
