Система захисту трансформатора напруги від пошкоджень ферорезонансними процесами в електричних мережах з ізольованою нейтраллю

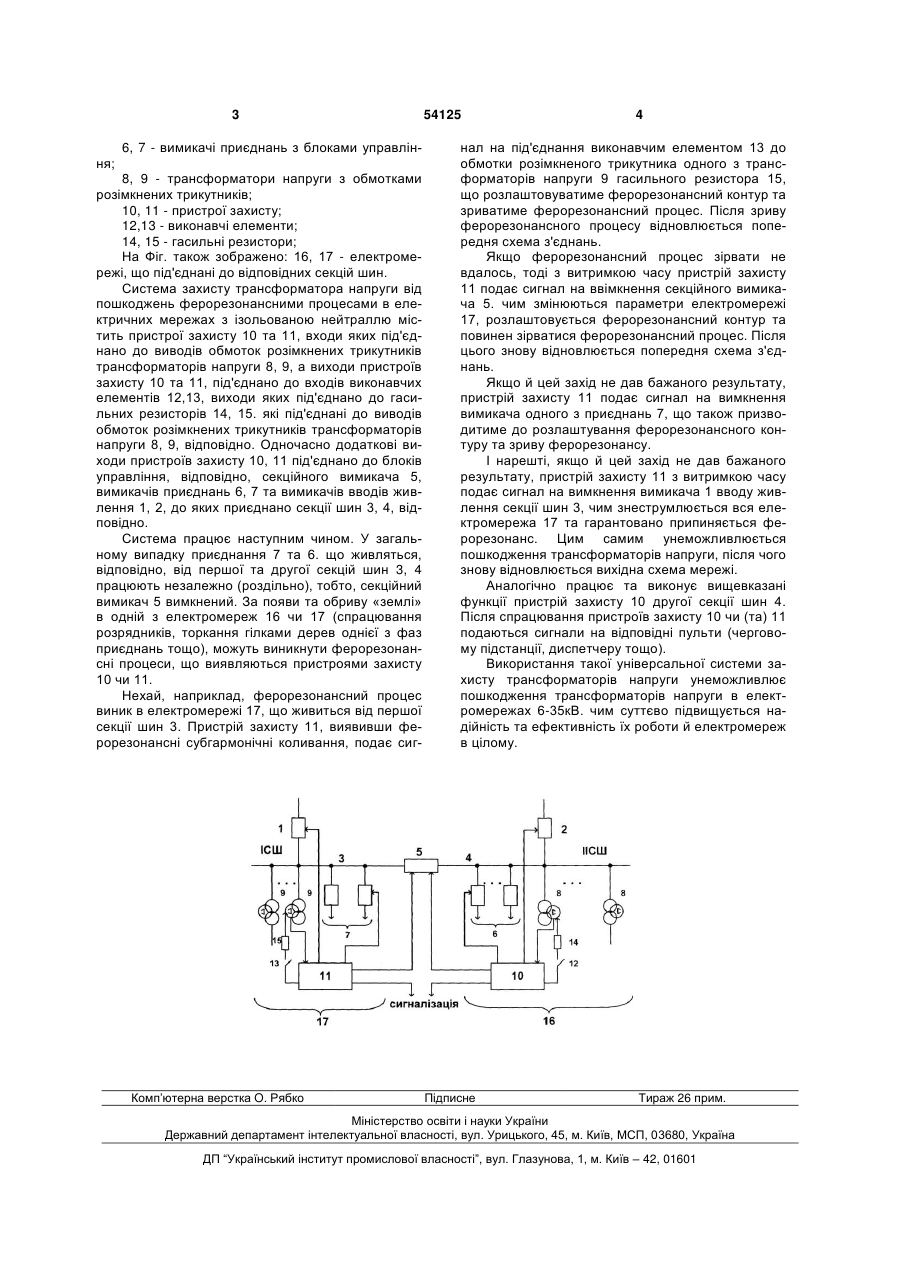

Система захисту трансформаторів напруги від пошкоджень ферорезонансними процесами в еле 3 6, 7 - вимикачі приєднань з блоками управління; 8, 9 - трансформатори напруги з обмотками розімкнених трикутників; 10, 11 - пристрої захисту; 12,13 - виконавчі елементи; 14, 15 - гасильні резистори; На Фіг. також зображено: 16, 17 - електромережі, що під'єднані до відповідних секцій шин. Система захисту трансформатора напруги від пошкоджень ферорезонансними процесами в електричних мережах з ізольованою нейтраллю містить пристрої захисту 10 та 11, входи яких під'єднано до виводів обмоток розімкнених трикутників трансформаторів напруги 8, 9, а виходи пристроїв захисту 10 та 11, під'єднано до входів виконавчих елементів 12,13, виходи яких під'єднано до гасильних резисторів 14, 15. які під'єднані до виводів обмоток розімкнених трикутників трансформаторів напруги 8, 9, відповідно. Одночасно додаткові виходи пристроїв захисту 10, 11 під'єднано до блоків управління, відповідно, секційного вимикача 5, вимикачів приєднань 6, 7 та вимикачів вводів живлення 1, 2, до яких приєднано секції шин 3, 4, відповідно. Система працює наступним чином. У загальному випадку приєднання 7 та 6. що живляться, відповідно, від першої та другої секцій шин 3, 4 працюють незалежно (роздільно), тобто, секційний вимикач 5 вимкнений. За появи та обриву «землі» в одній з електромереж 16 чи 17 (спрацювання розрядників, торкання гілками дерев однієї з фаз приєднань тощо), можуть виникнути ферорезонансні процеси, що виявляються пристроями захисту 10 чи 11. Нехай, наприклад, ферорезонансний процес виник в електромережі 17, що живиться від першої секції шин 3. Пристрій захисту 11, виявивши ферорезонансні субгармонічні коливання, подає сиг Комп’ютерна верстка O. Рябко 54125 4 нал на під'єднання виконавчим елементом 13 до обмотки розімкненого трикутника одного з трансформаторів напруги 9 гасильного резистора 15, що розлаштовуватиме ферорезонансний контур та зриватиме ферорезонансний процес. Після зриву ферорезонансного процесу відновлюється попередня схема з'єднань. Якщо ферорезонансний процес зірвати не вдалось, тоді з витримкою часу пристрій захисту 11 подає сигнал на ввімкнення секційного вимикача 5. чим змінюються параметри електромережі 17, розлаштовується ферорезонансний контур та повинен зірватися ферорезонансний процес. Після цього знову відновлюється попередня схема з'єднань. Якщо й цей захід не дав бажаного результату, пристрій захисту 11 подає сигнал на вимкнення вимикача одного з приєднань 7, що також призводитиме до розлаштування ферорезонансного контуру та зриву ферорезонансу. І нарешті, якщо й цей захід не дав бажаного результату, пристрій захисту 11 з витримкою часу подає сигнал на вимкнення вимикача 1 вводу живлення секції шин 3, чим знеструмлюється вся електромережа 17 та гарантовано припиняється ферорезонанс. Цим самим унеможливлюється пошкодження трансформаторів напруги, після чого знову відновлюється вихідна схема мережі. Аналогічно працює та виконує вищевказані функції пристрій захисту 10 другої секції шин 4. Після спрацювання пристроїв захисту 10 чи (та) 11 подаються сигнали на відповідні пульти (черговому підстанції, диспетчеру тощо). Використання такої універсальної системи захисту трансформаторів напруги унеможливлює пошкодження трансформаторів напруги в електромережах 6-35кВ. чим суттєво підвищується надійність та ефективність їх роботи й електромереж в цілому. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
