Пристрій для біологічної очистки стічних вод
Номер патенту: 54128
Опубліковано: 25.10.2010
Автори: Іванченко Анна Володимирівна, Багно Ольга Олексіївна, Пікінер Анна Валеріївна, Волошин Микола Дмитрович
Формула / Реферат
Пристрій для біологічної очистки стічних вод, що містить аеротенк, вторинний відстійник, ерліфт, з'єднаний з регенератором, вузол подачі зворотного мулу, що повертається в регенератор, трубопроводи подачі вихідної води, з'єднані з аеротенком, трубопровід відводу очищеної води, який відрізняється тим, що система ерліфтного видалення осаду із анаеробної зони складається з трьох ерліфтів, послідовно розташованих вздовж центральної осі в напрямку руху мулової суміші на відстані один від одного, рівній 1/4 довжини анаеробної зони, з нижнім рівнем всмоктування в аеротенку, на глибині 0,2-0,5 м від його днища, а верхнім рівнем всмоктування - в регенераторі.
Текст

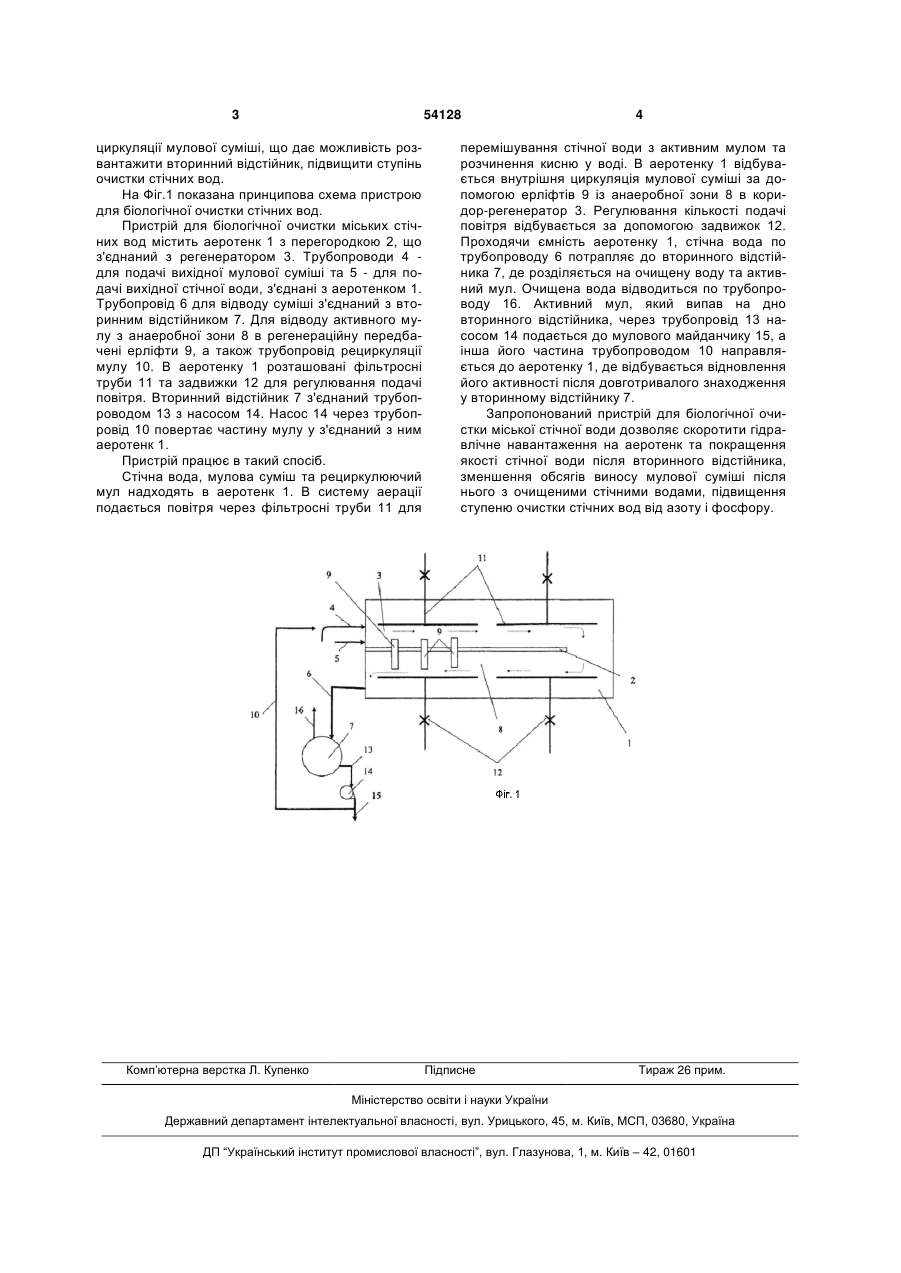

Пристрій для біологічної очистки стічних вод, що містить аеротенк, вторинний відстійник, ерліфт, з'єднаний з регенератором, вузол подачі 3 54128 циркуляції мулової суміші, що дає можливість розвантажити вторинний відстійник, підвищити ступінь очистки стічних вод. На Фіг.1 показана принципова схема пристрою для біологічної очистки стічних вод. Пристрій для біологічної очистки міських стічних вод містить аеротенк 1 з перегородкою 2, що з'єднаний з регенератором 3. Трубопроводи 4 для подачі вихідної мулової суміші та 5 - для подачі вихідної стічної води, з'єднані з аеротенком 1. Трубопровід 6 для відводу суміші з'єднаний з вторинним відстійником 7. Для відводу активного мулу з анаеробної зони 8 в регенераційну передбачені ерліфти 9, а також трубопровід рециркуляції мулу 10. В аеротенку 1 розташовані фільтросні труби 11 та задвижки 12 для регулювання подачі повітря. Вторинний відстійник 7 з'єднаний трубопроводом 13 з насосом 14. Насос 14 через трубопровід 10 повертає частину мулу у з'єднаний з ним аеротенк 1. Пристрій працює в такий спосіб. Стічна вода, мулова суміш та рециркулюючий мул надходять в аеротенк 1. В систему аерації подається повітря через фільтросні труби 11 для Комп’ютерна верстка Л. Купенко 4 перемішування стічної води з активним мулом та розчинення кисню у воді. В аеротенку 1 відбувається внутрішня циркуляція мулової суміші за допомогою ерліфтів 9 із анаеробної зони 8 в коридор-регенератор 3. Регулювання кількості подачі повітря відбувається за допомогою задвижок 12. Проходячи ємність аеротенку 1, стічна вода по трубопроводу 6 потрапляє до вторинного відстійника 7, де розділяється на очищену воду та активний мул. Очищена вода відводиться по трубопроводу 16. Активний мул, який випав на дно вторинного відстійника, через трубопровід 13 насосом 14 подається до мулового майданчику 15, а інша його частина трубопроводом 10 направляється до аеротенку 1, де відбувається відновлення його активності після довготривалого знаходження у вторинному відстійнику 7. Запропонований пристрій для біологічної очистки міської стічної води дозволяє скоротити гідравлічне навантаження на аеротенк та покращення якості стічної води після вторинного відстійника, зменшення обсягів виносу мулової суміші після нього з очищеними стічними водами, підвищення ступеню очистки стічних вод від азоту і фосфору. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for the biological treatment of waste water
Автори англійськоюPikiner Anna Valeriivna, Bahno Olha Oleksiivna, Voloshyn Mykola Dmytrovych, Ivanchenko Anna Volodymyrivna
Назва патенту російськоюУстройство для биологической очистки сточных вод
Автори російськоюПикинер Анна Валерьевна, Багно Ольга Алексеевна, Волошин Николай Дмитриевич, Иванченко Анна Владимировна
МПК / Мітки
МПК: C02F 3/12
Мітки: біологічно, стічних, вод, пристрій, очистки
